工作电压(V) |
螺旋桨 |
油门(%) |
拉力(g) |
电流(A) |
输入功率(W) |
转速(RPM) |
力效(g/W) |
扭矩(N-m) |
电机温度℃ |
|---|---|---|---|---|---|---|---|---|---|
|
36V (10S LiPo) |
24x12" |
33% |
1834 |
5.3 |
191.2 |
2230 |
9.6 |
0.55 |
51℃ |
|
35% |
2028 |
6.0 |
214.7 |
2340 |
9.4 |
0.60 |
|||
|
37% |
2248 |
6.7 |
242.7 |
2458 |
9.3 |
0.67 |
|||
|
39% |
2488 |
7.6 |
274.90 |
2582 |
9.1 |
0.74 |
|||
|
42% |
2876 |
9.2 |
330.2 |
2771 |
8.7 |
0.85 |
|||
|
45% |
3288 |
10.9 |
392.9 |
2958 |
8.4 |
0.98 |
|||
|
48% |
3716 |
12.8 |
462.3 |
3140 |
8.0 |
1.11 |
|||
|
51% |
4158 |
14.9 |
537.9 |
3317 |
7.7 |
1.24 |
|||
|
54% |
4614 |
17.2 |
620.0 |
3490 |
7.4 |
1.38 |
|||
|
57% |
5087 |
19.7 |
709.0 |
3659 |
7.2 |
1.52 |
|||
|
60% |
5580 |
22.3 |
806.0 |
3827 |
6.9 |
1.67 |
|||
|
63% |
6098 |
25.3 |
912.3 |
3995 |
6.7 |
1.82 |
|||
|
66% |
6646 |
28.5 |
1029.4 |
4165 |
6.5 |
1.99 |
|||
|
69% |
7226 |
32.1 |
1158.8 |
4338 |
6.2 |
2.16 |
|||
|
72% |
7840 |
36.1 |
1301.7 |
4513 |
6.0 |
2.35 |
|||
|
75% |
8487 |
40.4 |
1458.9 |
4689 |
5.8 |
2.55 |
|||
|
78% |
9163 |
45.2 |
1630.4 |
4863 |
5.6 |
2.76 |
|||
|
81% |
9858 |
50.3 |
1814.5 |
5034 |
5.4 |
2.98 |
|||
|
84% |
10559 |
55.7 |
2007.8 |
5197 |
5.3 |
3.20 |
|||
|
87% |
11246 |
61.1 |
2204.0 |
5349 |
5.1 |
3.42 |
|||
|
90% |
11892 |
66.4 |
2394.1 |
5486 |
5.0 |
3.62 |
|||
|
100% |
13255 |
77.8 |
2806.7 |
5767 |
4.7 |
4.02 |

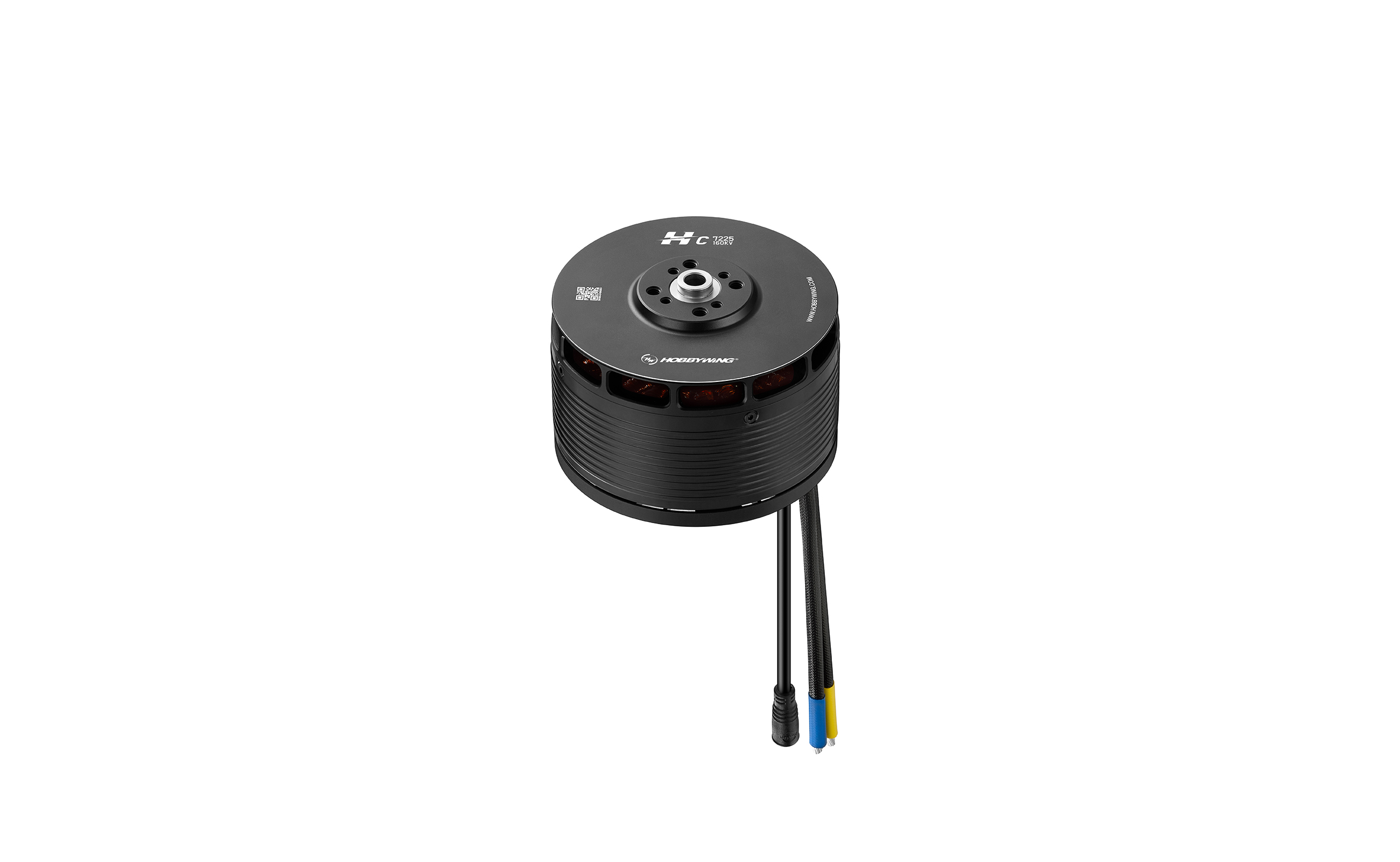

T7225固定翼无人机巡航电机
160KV&190KV，电动固定翼无人机巡航动力的完美选择，
40CC燃油发动机转电动应用的理想替换方案。
40CC燃油发动机转电动应用的理想替换方案。
强劲动力，高效散热
- 转子支架采用矩形出风口设计，
- 有效减少出风阻力和空气湍流，提升热出风效率，
- 电机散热效率提高20%，
- 确保电机在长时间、高负载飞行条件下稳定运行。

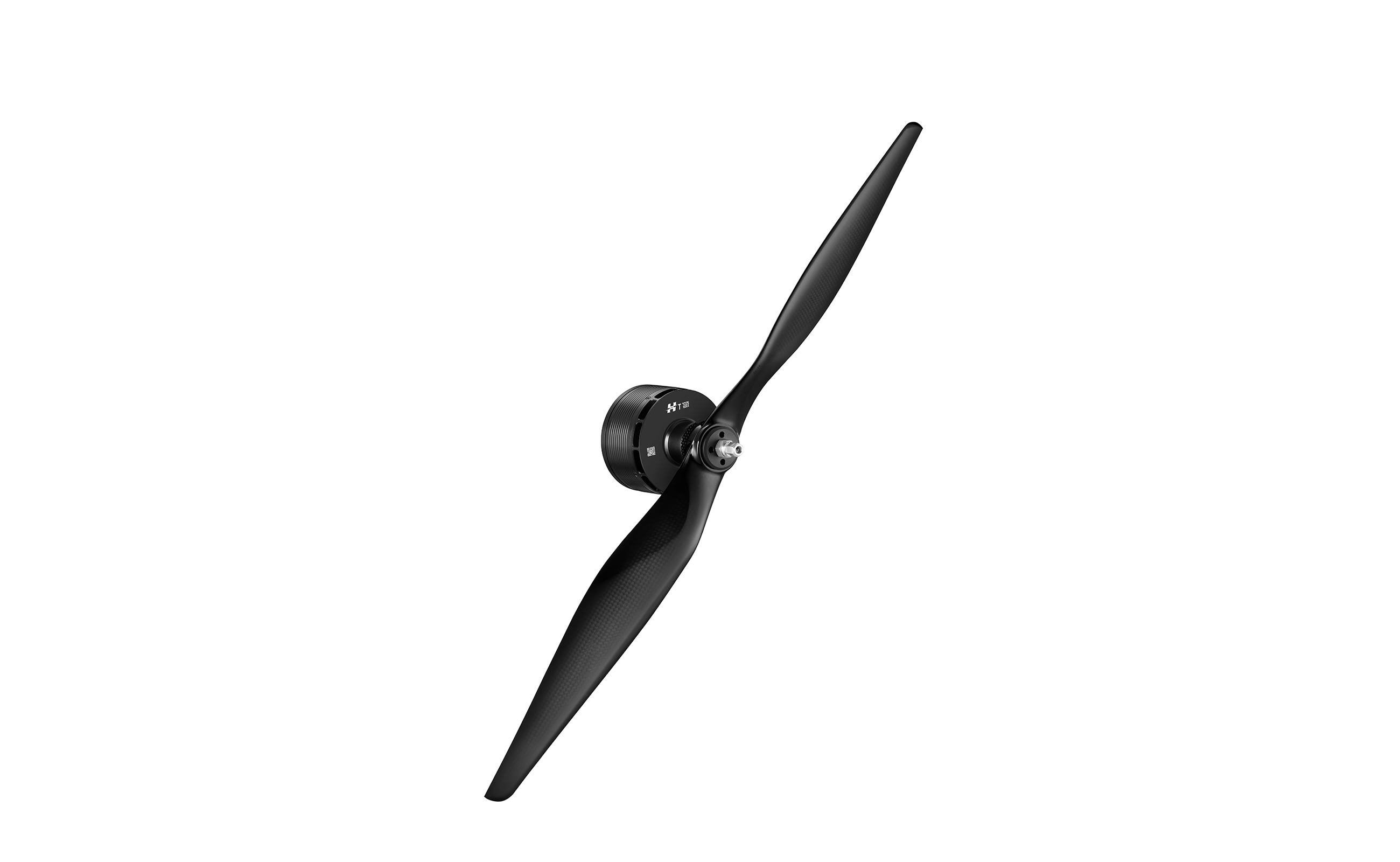

搭配24英寸桨叶，48V电压下最大推力达21.7kg，
能轻松应对飞行中瞬间的工况切换。
能轻松应对飞行中瞬间的工况切换。
同等电压下与其他品牌同规格电机相比
最大拉力
提升5%
连续大负载运行时间
延长30%

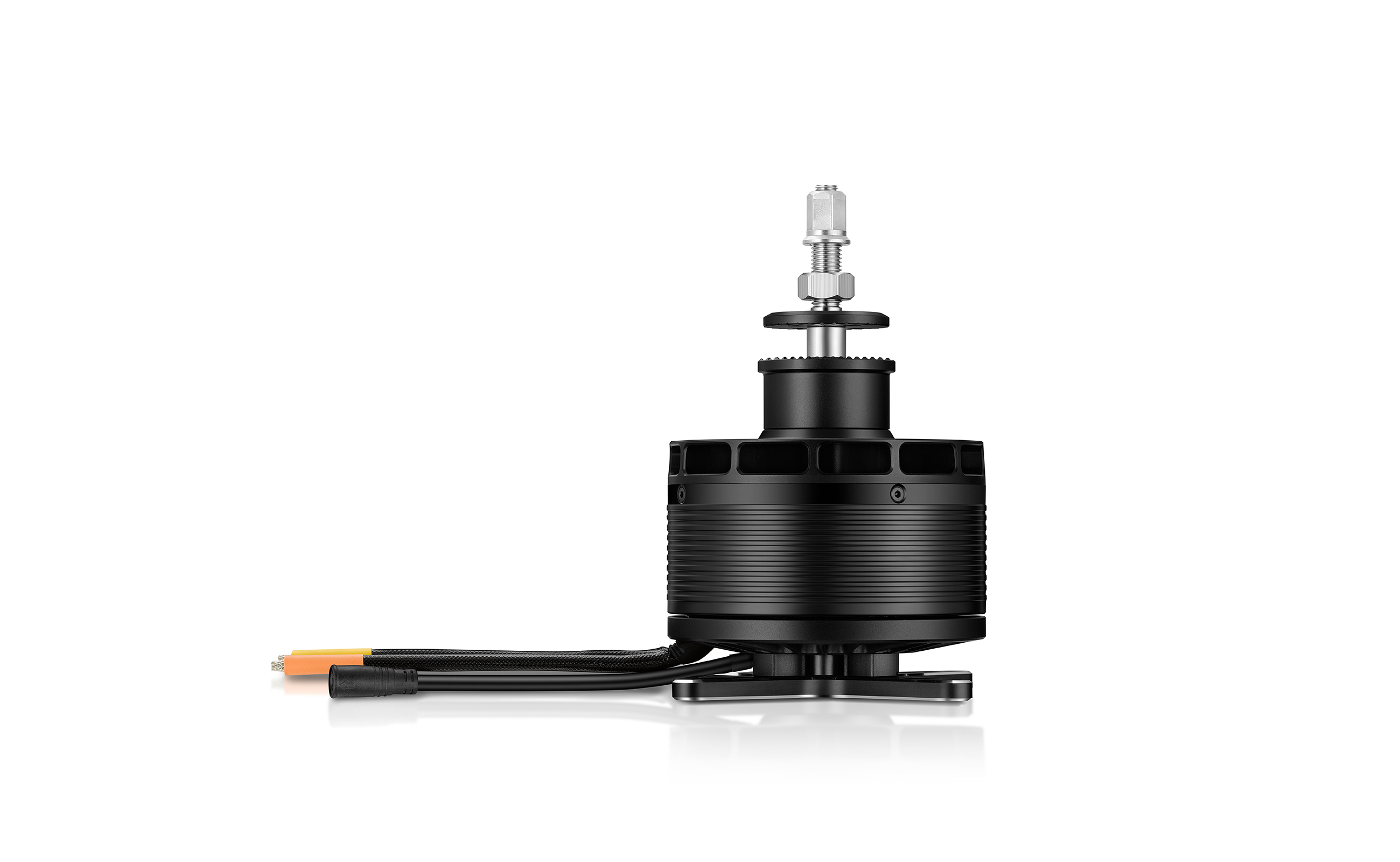

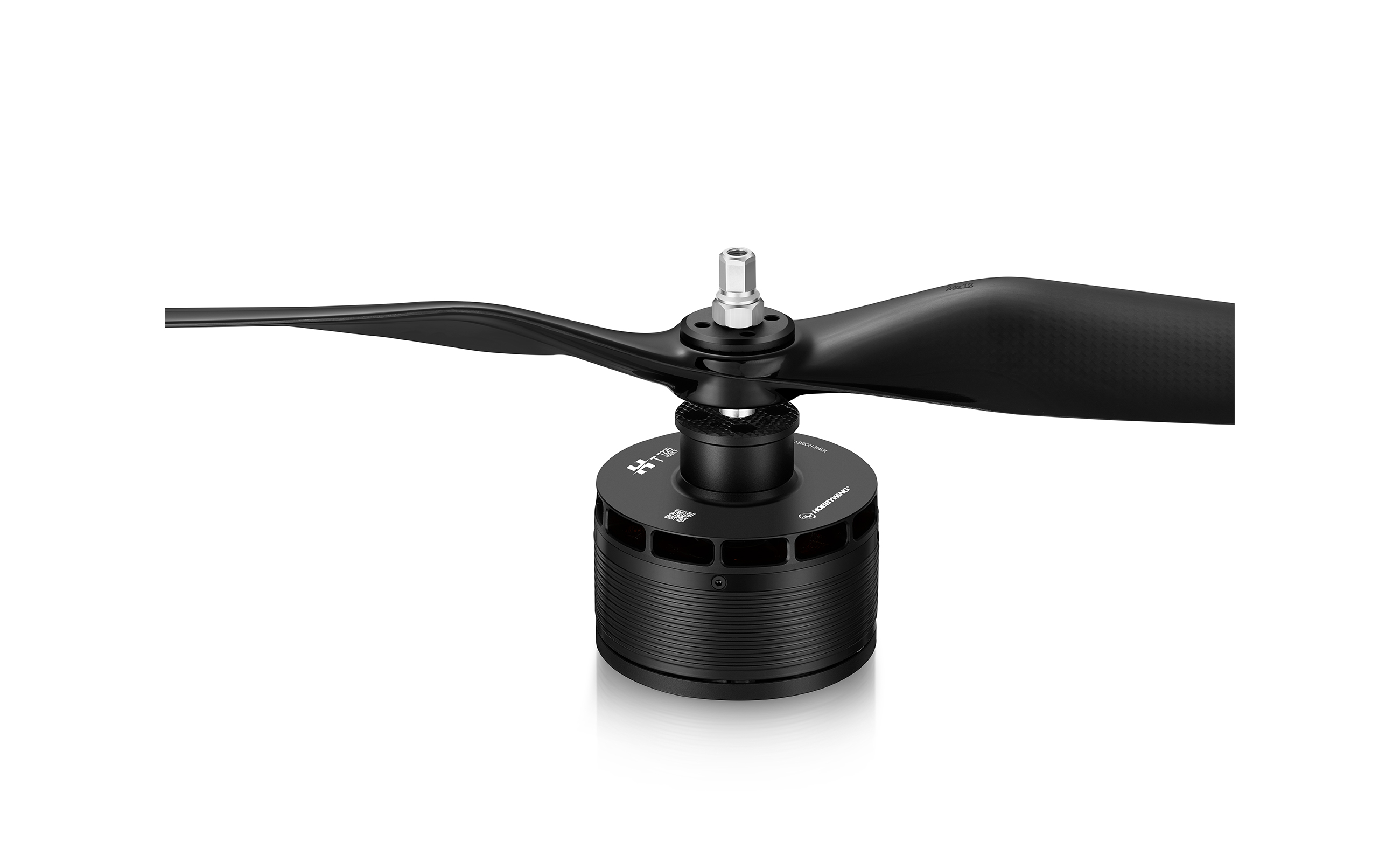

可拆桨夹，可直接锁桨，应用多样

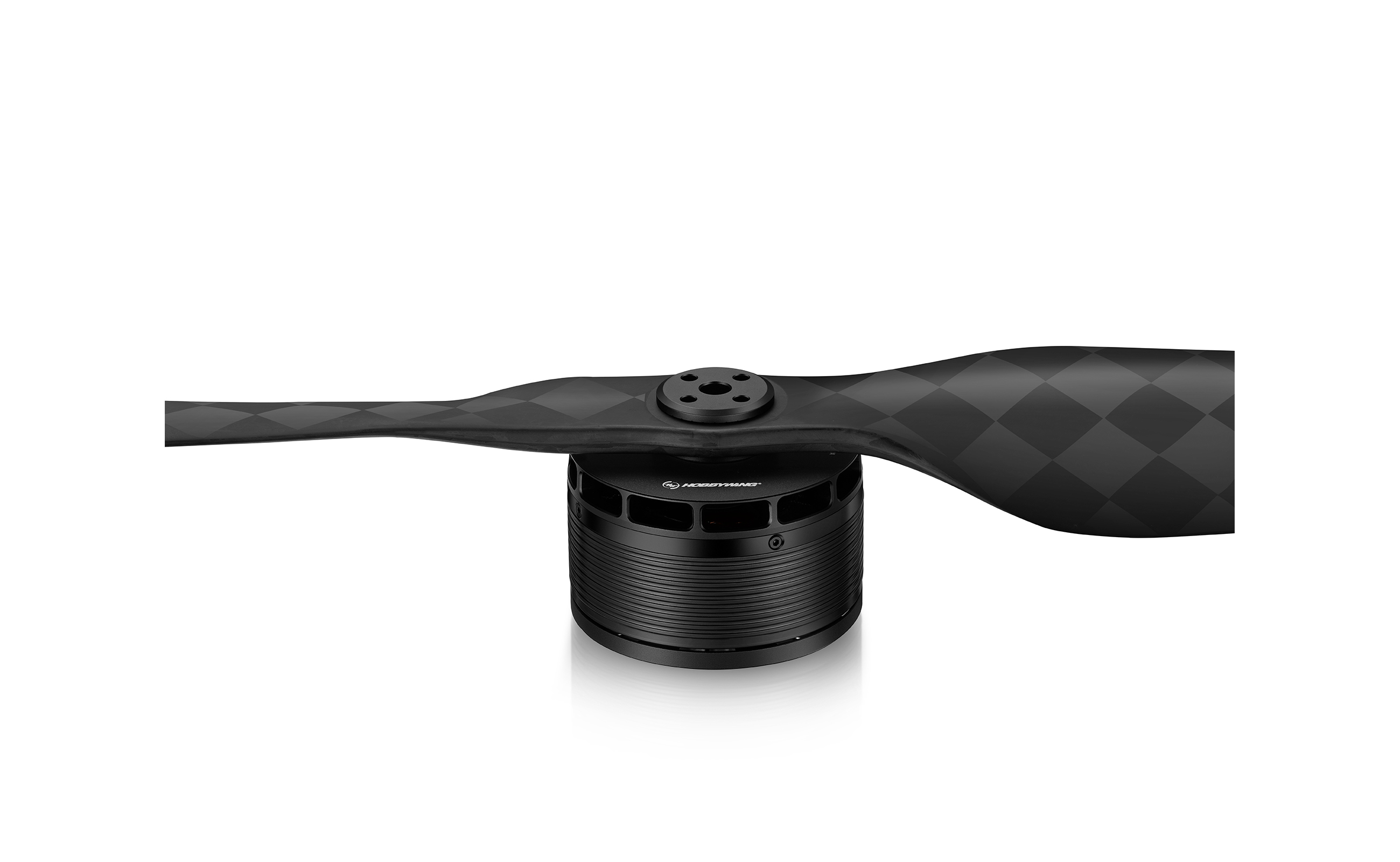

- 转子支架采用凸台避空设计，
- 有效避免与螺旋桨桨根边缘结构干涉，
- 支持常规一体桨、折叠桨等多样安装应用。

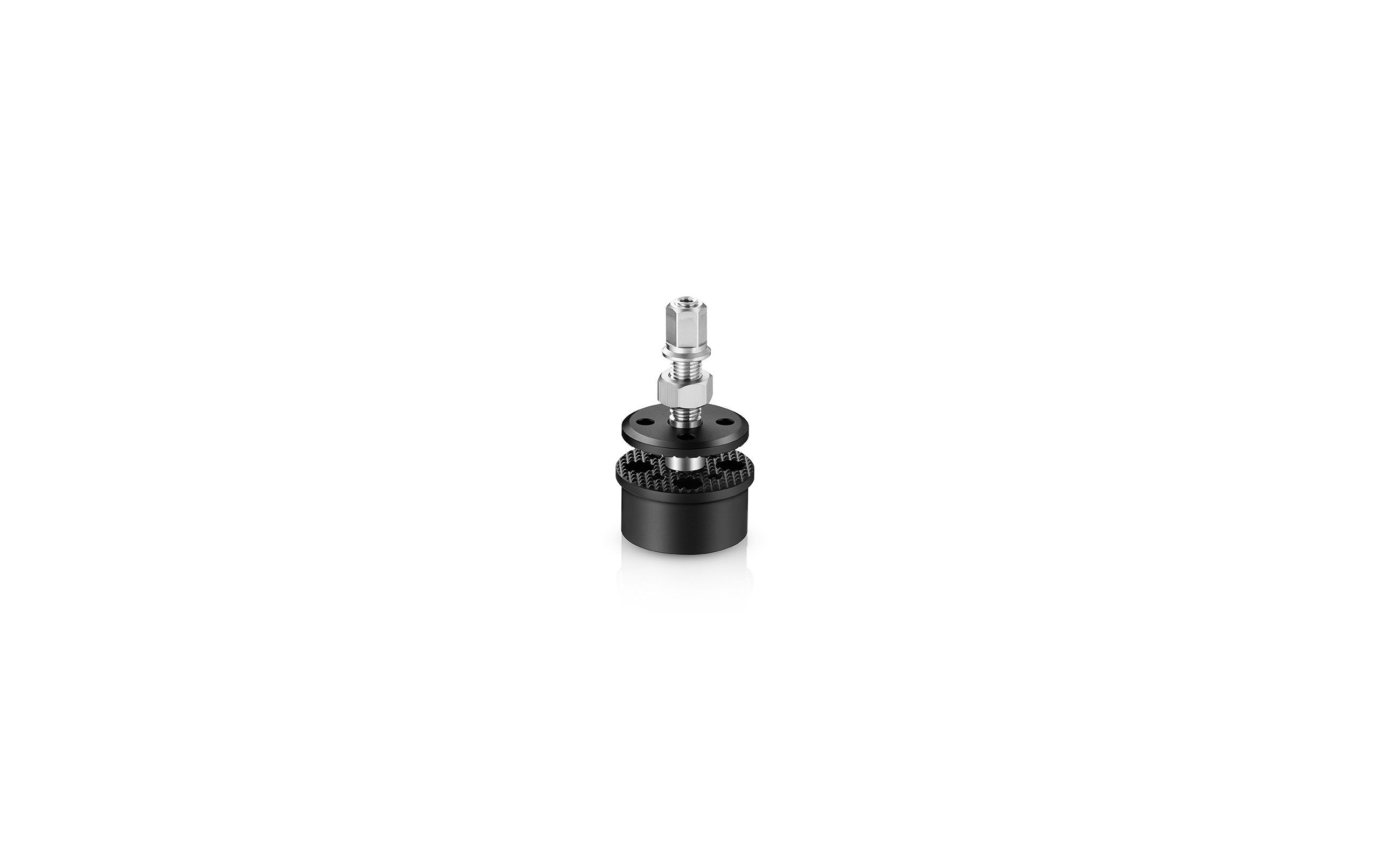

- 可拆卸桨夹固定座，防滑、止转、互锁。
- 创新的桨夹防松结构，
- 防止桨夹螺母松动导致的螺旋桨飞出，
- 保障飞行安全。
- 设计获专利认证【受理专利号】202311210278.7
- 适用不同安装方式，
- 便捷切换，满足高效与多场景应用需求。

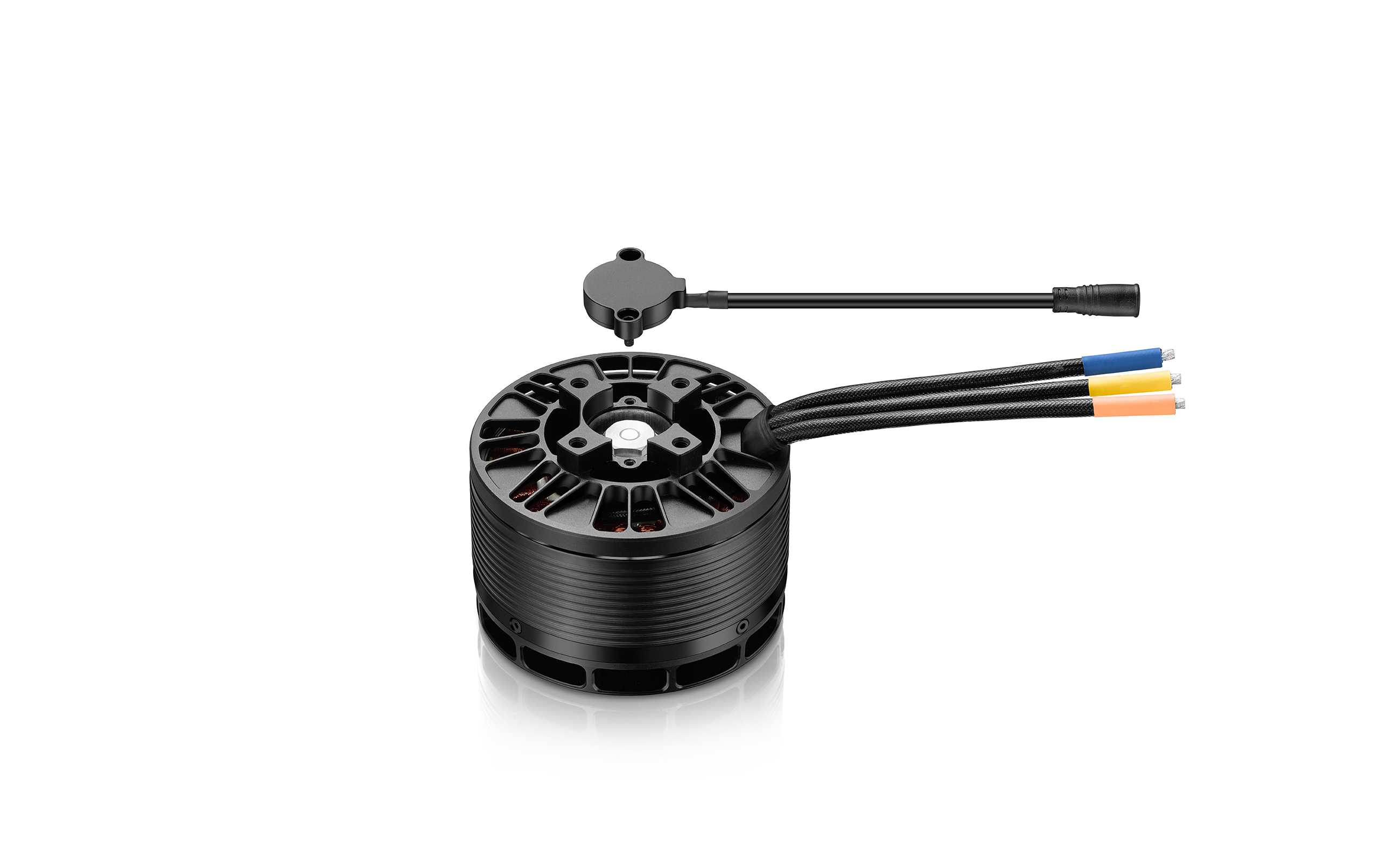

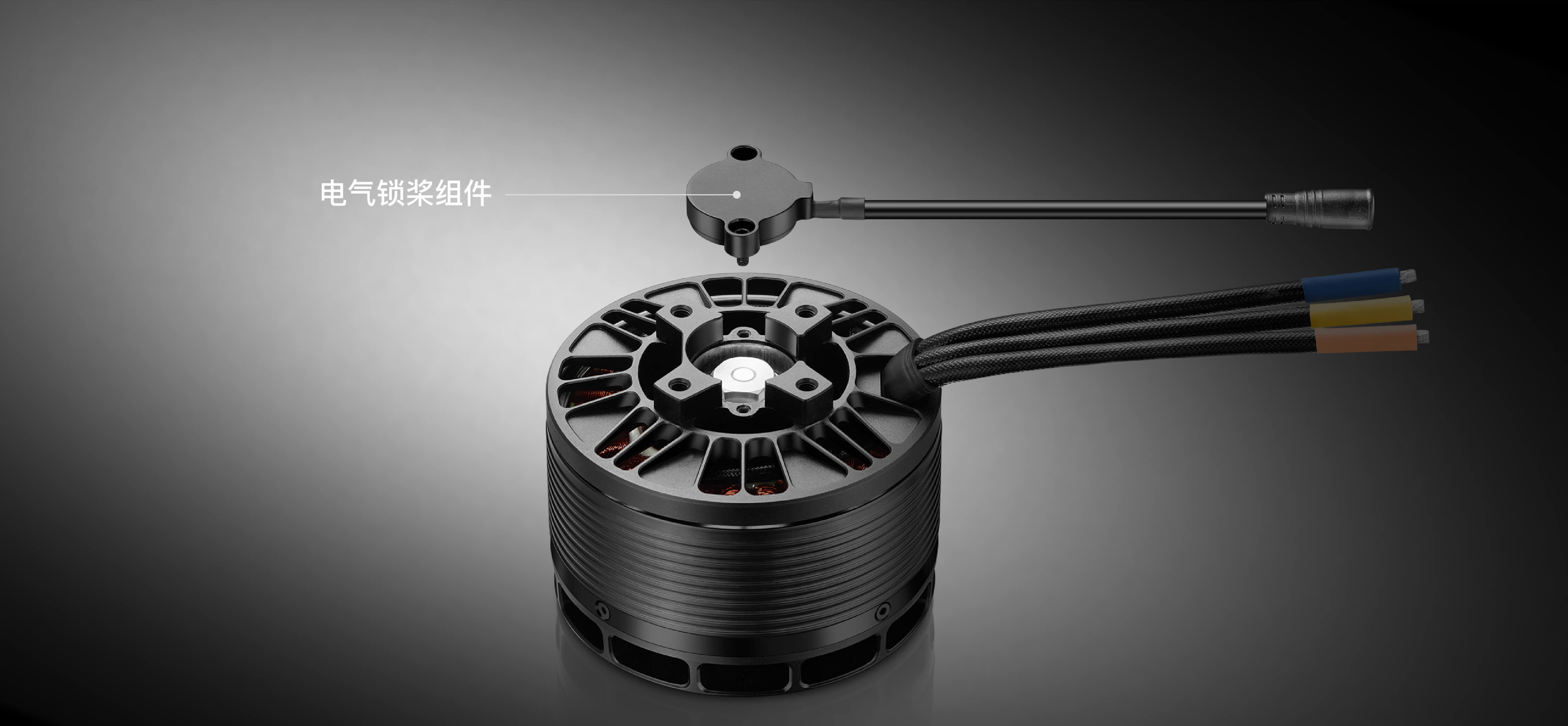

- 定子座兼容电气锁桨组件安装，
- 切换灵活。
- 搭配锁桨电调，
- 可自定义桨叶停止位置，
- 降低桨叶触地磕碰风险，保障设备安全。
卓越用料，可靠设计
- 铁芯
- 采用一线品牌
- 0.2mm 低损硅钢片、
- 220°C 耐高温线材。
- 磁瓦
- 高牌号强磁弧形磁瓦设计，
- 提升磁能积，
- 为电机提供强力扭矩。
- 轴承
- 国际一线品牌高性能轴承，
- 低摩擦转矩、长使用寿命，
- 能满足各种飞行工况需求。
- 钛合金螺母
- 桨夹座标配钛合金螺母，
- 减轻电机整体重量。
- 滚花设计
- 轴与支架结合处采用滚花设计，
- 侧面配备基米锁紧，
- 双重备份防松脱。
- 防松脱设计
- 转子主轴尾部采用多重防松脱设计，
- 以铜垫卡簧和螺钉固定，
- 确保电机更稳固可靠。

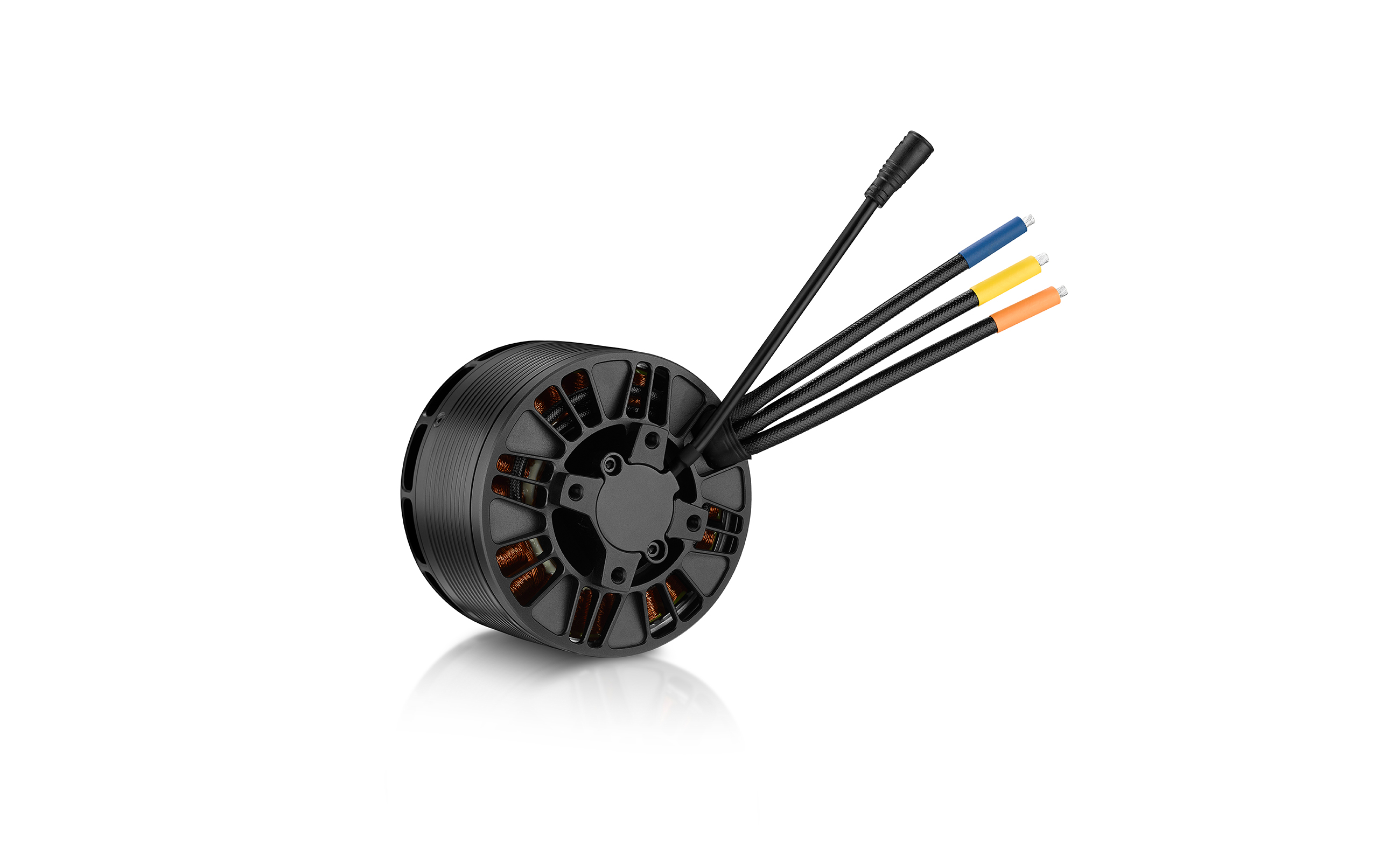

- 硅橡胶护线套
- 为电机三相线出线口定制硅橡胶护线套，
- 兼顾美观与优异的绝缘保护。
- 三轴承系统
- 三轴承系统设计，动平衡好，
- 增强电机的抗冲击能力与耐用性，
- 飞行安全无忧。
全新磁路设计，
与驱动参数要求高度匹配，
从而使动力响应更为迅速
与驱动参数要求高度匹配，
从而使动力响应更为迅速
严苛测试，高可靠，长寿命
- 通过业界严苛测试标准，
- 包括驱动兼容性、防水、盐雾、机械应力、三综合振动等测试，
- 以及实验室 1000h 疲劳寿命测试，
- 确保电机在复杂环境下持久稳定运行。

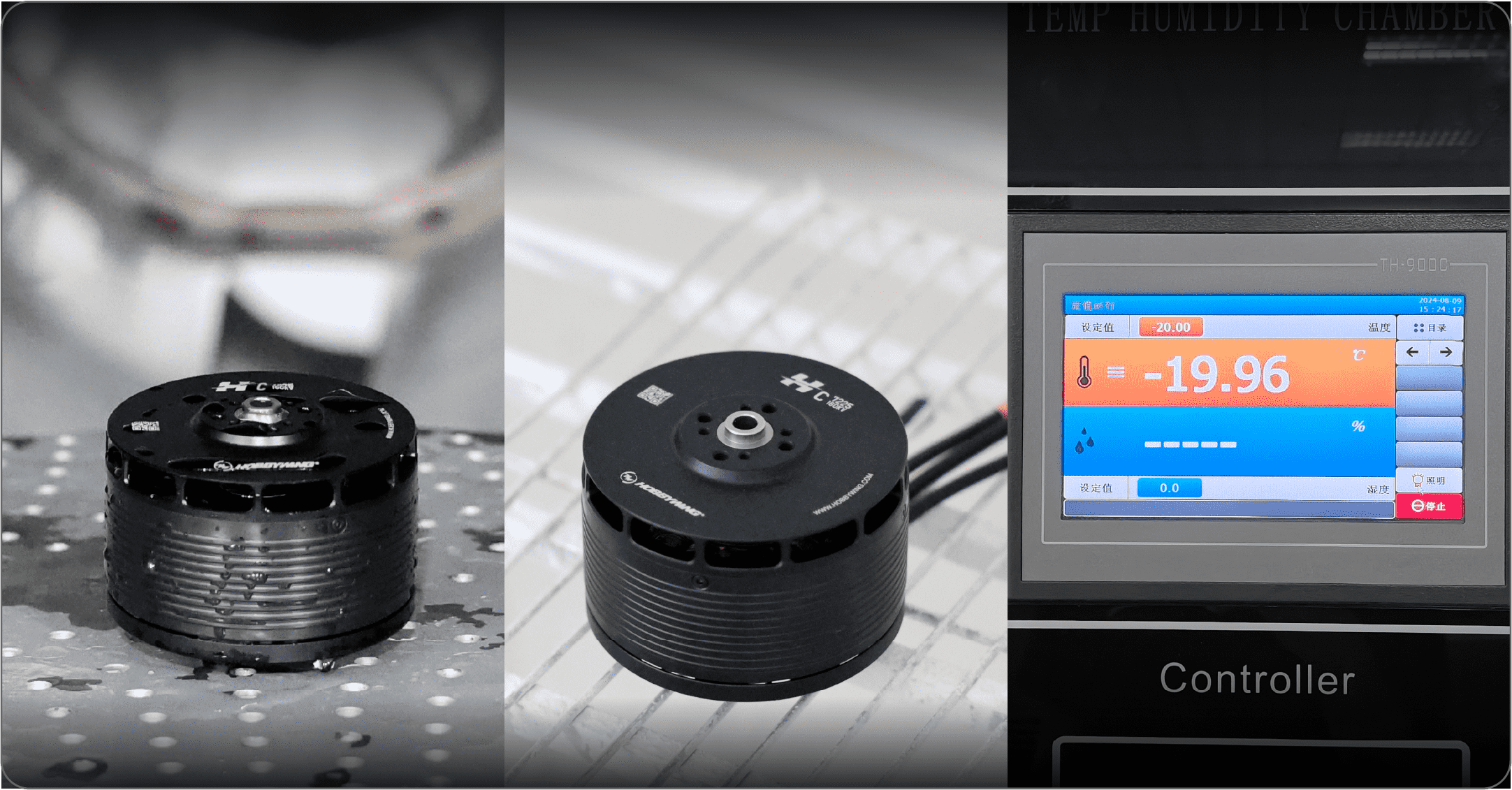

防水测试盐雾测试高低温运行测试
推荐搭配
- 电机型号T7225-190KV/160KV
- 搭配桨叶22x12" / 24x12"
- 搭配电调XRotor Pro-H200A-14S-BLDC
- 电池电压12S LiPo
- 单发电机起飞重量30~35kg
T7225 工程图
产品名称T7225
- 160KV
- 190KV
基础参数
-
- 产品型号
- 防尘防水等级
- 电机尺寸
- 槽极数
- 定子尺寸
- 电机整体动平衡标准
- 定子工艺
- 轴承型号
- 漆包线等级
- 出轴轴径
- 磁铁等级
- 桨叶安装孔尺寸
- 线圈绝缘测试
- 电机安装孔尺寸
-
- T7225
- IPX5
- Φ80.9*H62mm
- 24槽22极
- Φ72.0mm
- ≤15mg
- 高品质矽钢片，防锈处理，耐180℃高温涂覆
- 高品质防水轴承
- 220℃
- Φ10mm
- 180℃
- 4×M3@D20mm&4×M4@D23mm
- 500V交流耐压测试
- 4×M4@D36mm
- T7225
- IPX5
- Φ80.9*H62mm
- 24槽22极
- Φ72.0mm
- ≤15mg
- 高品质矽钢片，防锈处理，耐180℃高温涂覆
- 高品质防水轴承
- 220℃
- Φ10mm
- 180℃
- 4×M3@D20mm&4×M4@D23mm
- 500V交流耐压测试
- 4×M4@D36mm
技术参数
-
- KV值
- 额定电压
- 空载电流
- 最大电流/A(非密闭环境温度 ≤25 ℃)
- 最大功率
- 最大拉力
- 相间内阻
- 出线规格
- 出线长度
- 电机重量(含线)
-
- 160
- LiPo-12S (48V)
- 4.36A
- 132.7 A
- 6377W
- 21.7kg
- 18.4mΩ
- 漆包线直出
- 100mm
- 755g
- 190
- LiPo-12S (48V)
- 5.76A
- 137.6A
- 6611W
- 19.7kg
- 17.1mΩ
- 漆包线直出
- 100mm
- 755g
应用搭配推荐
-
- 电机型号
- 搭配桨叶
- 搭配电调
- 电池电压
- 单发电机起飞重量
-
- T7225-160KV
- 24x12"
- XRotor Pro-H200A-14S
- 12S LiPo
- 30~35kg
- T7225-190KV
- 22x12"
- XRotor Pro-H200A-14S
- 12S LiPo
- 30~35kg
24x12"-36V 负载性能参数
24x12"-36V 数据表
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
24x12"-40V 负载性能参数
24x12"-40V 数据表
|
工作电压(V) |
螺旋桨 |
油门(%) |
拉力(g) |
电流(A) |
输入功率(W) |
转速(RPM) |
力效(g/W) |
扭矩(N-m) |
电机温度℃ |
|---|---|---|---|---|---|---|---|---|---|
|
40V(10S LiPo) |
24x12" |
33% |
2218 |
6.1 |
243.3 |
2448 |
9.1 |
0.66 |
54℃ |
|
35% |
2475 |
6.9 |
277.5 |
2576 |
8.9 |
0.74 |
|||
|
37% |
2747 |
7.9 |
315.8 |
2707 |
8.7 |
0.82 |
|||
|
39% |
3032 |
8.9 |
358.0 |
2840 |
8.5 |
0.90 |
|||
|
42% |
3482 |
10.7 |
428.7 |
3039 |
8.1 |
1.04 |
|||
|
45% |
3958 |
12.7 |
508.4 |
3238 |
7.8 |
1.18 |
|||
|
48% |
4459 |
14.9 |
597.5 |
3435 |
7.5 |
1.33 |
|||
|
51% |
4987 |
17.4 |
696.5 |
3629 |
7.2 |
1.49 |
|||
|
54% |
5544 |
20.1 |
806.0 |
3822 |
6.9 |
1.66 |
|||
|
57% |
6131 |
23.1 |
927.0 |
4012 |
6.6 |
1.84 |
|||
|
60% |
6751 |
26.5 |
1060.6 |
4200 |
6.4 |
2.03 |
|||
|
63% |
7405 |
30.2 |
1207.7 |
4387 |
6.1 |
2.22 |
|||
|
66% |
8093 |
34.2 |
1369.6 |
4573 |
5.9 |
2.43 |
|||
|
69% |
8814 |
38.6 |
1547.3 |
4759 |
5.7 |
2.65 |
|||
|
72% |
9568 |
43.5 |
1741.3 |
4945 |
5.5 |
2.88 |
|||
|
75% |
10347 |
48.7 |
1951.8 |
5131 |
5.3 |
3.12 |
|||
|
78% |
11146 |
54.4 |
2178.1 |
5316 |
5.1 |
3.37 |
|||
|
81% |
11955 |
60.4 |
2418.0 |
5498 |
4.9 |
3.63 |
|||
|
84% |
12759 |
66.6 |
2667.7 |
5674 |
4.8 |
3.89 |
|||
|
87% |
13542 |
72.9 |
2920.8 |
5839 |
4.6 |
4.14 |
|||
|
90% |
14282 |
79.1 |
3168.5 |
5985 |
4.5 |
4.38 |
|||
|
100% |
16066 |
94.7 |
3792.7 |
6284 |
4.2 |
4.93 |
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
24x12"-44V 负载性能参数
24x12"-44V 数据表
|
工作电压(V) |
螺旋桨 |
油门(%) |
拉力(g) |
电流(A) |
输入功率(W) |
转速(RPM) |
力效(g/W) |
扭矩(N-m) |
电机温度℃ |
|---|---|---|---|---|---|---|---|---|---|
|
44V(12S LiPo) |
24x12" |
33% |
2655 |
7.0 |
309.2 |
2657 |
8.6 |
0.79 |
80°C 2min16S |
|
35% |
2949 |
8.0 |
351.3 |
2797 |
8.4 |
0.88 |
|||
|
37% |
3265 |
9.1 |
399.4 |
2941 |
8.2 |
0.97 |
|||
|
39% |
3599 |
10.3 |
453.4 |
3087 |
7.9 |
1.07 |
|||
|
42% |
4133 |
12.4 |
545.3 |
3306 |
7.6 |
1.23 |
|||
|
45% |
4702 |
14.8 |
650.1 |
3524 |
7.2 |
1.40 |
|||
|
48% |
5303 |
17.4 |
767.6 |
3738 |
6.9 |
1.59 |
|||
|
51% |
5938 |
20.4 |
897.9 |
3949 |
6.6 |
1.78 |
|||
|
54% |
6606 |
23.6 |
1041.7 |
4156 |
6.3 |
1.98 |
|||
|
57% |
7309 |
27.2 |
1199.5 |
4360 |
6.1 |
2.19 |
|||
|
60% |
8049 |
31.2 |
1372.8 |
4562 |
5.9 |
2.42 |
|||
|
63% |
8826 |
35.5 |
1562.8 |
4763 |
5.6 |
2.66 |
|||
|
66% |
9641 |
40.2 |
1771.6 |
4963 |
5.4 |
2.91 |
|||
|
69% |
10492 |
45.4 |
2000.8 |
5162 |
5.2 |
3.17 |
|||
|
72% |
11377 |
51.1 |
2252.3 |
5362 |
5.1 |
3.44 |
|||
|
75% |
12289 |
57.4 |
2526.9 |
5561 |
4.9 |
3.73 |
|||
|
78% |
13220 |
64.1 |
2824.4 |
5758 |
4.7 |
4.03 |
|||
|
81% |
14159 |
71.3 |
3141.9 |
5951 |
4.5 |
4.33 |
|||
|
84% |
15091 |
78.9 |
3473.6 |
6134 |
4.3 |
4.63 |
|||
|
87% |
15994 |
86.5 |
3809.6 |
6305 |
4.2 |
4.93 |
|||
|
90% |
16845 |
93.9 |
4136.1 |
6457 |
4.1 |
5.22 |
|||
|
100% |
18874 |
111.8 |
4927.0 |
6776 |
3.8 |
5.90 |
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
24x12"-48V 负载性能参数
24x12"-48V 数据表
|
工作电压(V) |
螺旋桨 |
油门(%) |
拉力(g) |
电流(A) |
输入功率(W) |
转速(RPM) |
力效(g/W) |
扭矩(N-m) |
电机温度℃ |
|---|---|---|---|---|---|---|---|---|---|
|
48V(12S LiPo) |
24x12" |
33% |
3068 |
7.8 |
376.6 |
2863 |
8.1 |
0.92 |
80℃ 1min |
|
35% |
3416 |
8.9 |
429.6 |
3009 |
8.0 |
1.02 |
|||
|
37% |
3801 |
10.2 |
491.7 |
3165 |
7.7 |
1.13 |
|||
|
39% |
4215 |
11.7 |
562.5 |
3325 |
7.5 |
1.26 |
|||
|
42% |
4877 |
14.2 |
683.6 |
3569 |
7.1 |
1.46 |
|||
|
45% |
5575 |
17.1 |
821.1 |
3811 |
6.8 |
1.67 |
|||
|
48% |
6298 |
20.3 |
973.8 |
4046 |
6.5 |
1.89 |
|||
|
51% |
7043 |
23.7 |
1141.2 |
4273 |
6.2 |
2.11 |
|||
|
54% |
7811 |
27.5 |
1323.5 |
4494 |
5.9 |
2.35 |
|||
|
57% |
8605 |
31.7 |
1521.9 |
4710 |
5.7 |
2.60 |
|||
|
60% |
9429 |
36.2 |
1738.2 |
4923 |
5.4 |
2.85 |
|||
|
63% |
10290 |
41.1 |
1974.8 |
5134 |
5.2 |
3.12 |
|||
|
66% |
11193 |
46.5 |
2234.7 |
5344 |
5.0 |
3.40 |
|||
|
69% |
12143 |
52.5 |
2520.7 |
5554 |
4.8 |
3.70 |
|||
|
72% |
13140 |
59.0 |
2835.4 |
5764 |
4.6 |
4.01 |
|||
|
75% |
14181 |
66.2 |
3181.0 |
5974 |
4.5 |
4.34 |
|||
|
78% |
15260 |
74.0 |
3558.4 |
6181 |
4.3 |
4.69 |
|||
|
81% |
16362 |
82.5 |
3966.4 |
6383 |
4.1 |
5.05 |
|||
|
84% |
17466 |
91.6 |
4400.7 |
6575 |
4.0 |
5.42 |
|||
|
87% |
18543 |
101.0 |
4852.1 |
6754 |
3.8 |
5.79 |
|||
|
90% |
19553 |
110.4 |
5303.8 |
6913 |
3.7 |
6.16 |
|||
|
100% |
21713 |
132.7 |
6376.3 |
7224 |
3.4 |
7.00 |
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
22x12"-36V 负载性能参数
22x12"-36V 数据表
|
工作电压(V) |
螺旋桨 |
油门(%) |
拉力(g) |
电流(A) |
输入功率(W) |
转速(RPM) |
力效(g/W) |
扭矩(N-m) |
电机温度℃ |
|---|---|---|---|---|---|---|---|---|---|
|
36V(10S LiPo) |
22x12" |
33% |
1761 |
5.7 |
204.1 |
2514 |
8.6 |
0.52 |
46℃ |
|
35% |
1969 |
6.4 |
229.6 |
2644 |
8.6 |
0.57 |
|||
|
37% |
2185 |
7.2 |
258.8 |
2776 |
8.4 |
0.64 |
|||
|
39% |
2410 |
8.1 |
291.5 |
2908 |
8.3 |
0.70 |
|||
|
42% |
2760 |
9.6 |
346.9 |
3108 |
8.0 |
0.80 |
|||
|
45% |
3127 |
11.4 |
409.9 |
3307 |
7.6 |
0.91 |
|||
|
48% |
3513 |
13.3 |
480.4 |
3506 |
7.3 |
1.03 |
|||
|
51% |
3919 |
15.5 |
558.5 |
3705 |
7.0 |
1.15 |
|||
|
54% |
4347 |
17.9 |
644.5 |
3902 |
6.7 |
1.27 |
|||
|
57% |
4800 |
20.5 |
738.8 |
4098 |
6.5 |
1.41 |
|||
|
60% |
5278 |
23.3 |
842.2 |
4294 |
6.3 |
1.55 |
|||
|
63% |
5783 |
26.5 |
955.4 |
4489 |
6.1 |
1.70 |
|||
|
66% |
6316 |
29.9 |
1079.4 |
4684 |
5.9 |
1.85 |
|||
|
69% |
6877 |
33.7 |
1215.4 |
4880 |
5.7 |
2.02 |
|||
|
72% |
7462 |
37.8 |
1364.5 |
5075 |
5.5 |
2.19 |
|||
|
75% |
8070 |
42.4 |
1527.5 |
5272 |
5.3 |
2.37 |
|||
|
78% |
8694 |
47.3 |
1704.2 |
5468 |
5.1 |
2.57 |
|||
|
81% |
9327 |
52.5 |
1893.2 |
5662 |
4.9 |
2.77 |
|||
|
84% |
9958 |
58.0 |
2090.9 |
5849 |
4.8 |
2.97 |
|||
|
87% |
10576 |
63.5 |
2291.1 |
6025 |
4.6 |
3.17 |
|||
|
90% |
11165 |
68.9 |
2485.0 |
6181 |
4.5 |
3.35 |
|||
|
100% |
12597 |
81.5 |
2940.9 |
6473 |
4.3 |
3.76 |
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
22x12"-40V 负载性能参数
22x12"-40V 数据表
|
工作电压(V) |
螺旋桨 |
油门(%) |
拉力(g) |
电流(A) |
输入功率(W) |
转速(RPM) |
力效(g/W) |
扭矩(N-m) |
电机温度℃ |
|---|---|---|---|---|---|---|---|---|---|
|
40V(10S LiPo) |
22x12" |
33% |
2165 |
6.6 |
263.5 |
2766 |
8.2 |
0.63 |
49℃ |
|
35% |
2409 |
7.4 |
297.3 |
2909 |
8.1 |
0.70 |
|||
|
37% |
2656 |
8.3 |
334.6 |
3050 |
7.9 |
0.77 |
|||
|
39% |
2910 |
9.4 |
375.6 |
3190 |
7.7 |
0.84 |
|||
|
42% |
3309 |
11.1 |
445.3 |
3401 |
7.4 |
0.96 |
|||
|
45% |
3739 |
13.1 |
525.9 |
3616 |
7.1 |
1.09 |
|||
|
48% |
4205 |
15.4 |
618.4 |
3835 |
6.8 |
1.22 |
|||
|
51% |
4710 |
18.1 |
723.6 |
4057 |
6.5 |
1.37 |
|||
|
54% |
5256 |
21.0 |
841.8 |
4278 |
6.2 |
1.53 |
|||
|
57% |
5840 |
24.3 |
973.2 |
4499 |
6.0 |
1.70 |
|||
|
60% |
6460 |
27.9 |
1118.0 |
4716 |
5.8 |
1.89 |
|||
|
63% |
7111 |
31.9 |
1276.6 |
4930 |
5.6 |
2.08 |
|||
|
66% |
7789 |
36.2 |
1449.7 |
5140 |
5.4 |
2.29 |
|||
|
69% |
8487 |
40.9 |
1638.0 |
5349 |
5.2 |
2.50 |
|||
|
72% |
9197 |
46.0 |
1842.1 |
5558 |
5.0 |
2.72 |
|||
|
75% |
9912 |
51.4 |
2061.7 |
5768 |
4.8 |
2.94 |
|||
|
78% |
10625 |
57.3 |
2295.4 |
5978 |
4.6 |
3.16 |
|||
|
81% |
11326 |
63.4 |
2539.9 |
6186 |
4.5 |
3.38 |
|||
|
84% |
12010 |
69.6 |
2790.2 |
6386 |
4.3 |
3.59 |
|||
|
87% |
12669 |
75.8 |
3039.8 |
6574 |
4.2 |
3.80 |
|||
|
90% |
13298 |
81.9 |
3281.3 |
6742 |
4.1 |
4.00 |
|||
|
100% |
15041 |
97.7 |
3916.2 |
7074 |
3.8 |
4.54 |
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
22x12"-44V 负载性能参数
22x12"-44V 数据表
|
工作电压(V) |
螺旋桨 |
油门(%) |
拉力(g) |
电流(A) |
输入功率(W) |
转速(RPM) |
力效(g/W) |
扭矩(N-m) |
电机温度℃ |
|---|---|---|---|---|---|---|---|---|---|
|
44V(10S LiPo) |
22x12" |
33% |
2516 |
7.2 |
318.7 |
2984 |
7.9 |
0.73 |
80℃4min50s |
|
35% |
2770 |
8.2 |
360.2 |
3129 |
7.7 |
0.80 |
|||
|
37% |
3062 |
9.3 |
409.5 |
3286 |
7.5 |
0.88 |
|||
|
39% |
3383 |
10.6 |
465.9 |
3451 |
7.3 |
0.98 |
|||
|
42% |
3904 |
12.8 |
562.5 |
3703 |
6.9 |
1.13 |
|||
|
45% |
4461 |
15.3 |
672.4 |
3952 |
6.6 |
1.29 |
|||
|
48% |
5043 |
18.0 |
794.8 |
4194 |
6.3 |
1.47 |
|||
|
51% |
5646 |
21.1 |
929.5 |
4429 |
6.1 |
1.64 |
|||
|
54% |
6269 |
24.5 |
1077.1 |
4659 |
5.8 |
1.83 |
|||
|
57% |
6917 |
28.1 |
1238.9 |
4885 |
5.6 |
2.03 |
|||
|
60% |
7592 |
32.2 |
1416.7 |
5110 |
5.4 |
2.23 |
|||
|
63% |
8302 |
36.6 |
1612.8 |
5336 |
5.1 |
2.45 |
|||
|
66% |
9050 |
41.5 |
1829.7 |
5565 |
4.9 |
2.68 |
|||
|
69% |
9840 |
47.0 |
2069.7 |
5797 |
4.8 |
2.92 |
|||
|
72% |
10675 |
53.0 |
2334.7 |
6031 |
4.6 |
3.17 |
|||
|
75% |
11550 |
59.6 |
2625.7 |
6263 |
4.4 |
3.44 |
|||
|
78% |
12459 |
66.8 |
2942.2 |
6491 |
4.2 |
3.72 |
|||
|
81% |
13389 |
74.5 |
3282.2 |
6709 |
4.1 |
4.01 |
|||
|
84% |
14321 |
82.6 |
3640.8 |
6913 |
3.9 |
4.31 |
|||
|
87% |
15225 |
91.0 |
4009.2 |
7101 |
3.8 |
4.61 |
|||
|
90% |
16065 |
99.3 |
4372.6 |
7270 |
3.7 |
4.90 |
|||
|
100% |
17692 |
116.9 |
5149.5 |
7609 |
3.4 |
5.54 |
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为100%油门运行数据，仅供参考。
22x12"-48V 负载性能参数
22x12"-48V 数据表
|
工作电压(V) |
螺旋桨 |
油门(%) |
拉力(g) |
电流(A) |
输入功率(W) |
转速(RPM) |
力效(g/W) |
扭矩(N-m) |
电机温度℃ |
|---|---|---|---|---|---|---|---|---|---|
|
48V(12S LiPo) |
22x12" |
33% |
2947 |
8.3 |
397.4 |
3219 |
7.4 |
0.86 |
80℃ |
|
35% |
3274 |
9.5 |
454.3 |
3384 |
7.2 |
0.95 |
|||
|
37% |
3631 |
10.8 |
519.0 |
3555 |
7.0 |
1.06 |
|||
|
39% |
4010 |
12.3 |
591.4 |
3731 |
6.8 |
1.17 |
|||
|
42% |
4615 |
14.8 |
713.6 |
3996 |
6.5 |
1.34 |
|||
|
45% |
5254 |
17.7 |
852.0 |
4259 |
6.2 |
1.53 |
|||
|
48% |
5923 |
20.9 |
1006.4 |
4517 |
5.9 |
1.73 |
|||
|
51% |
6621 |
24.5 |
1177.5 |
4771 |
5.6 |
1.94 |
|||
|
54% |
7349 |
28.4 |
1366.4 |
5021 |
5.4 |
2.16 |
|||
|
57% |
8112 |
32.8 |
1574.6 |
5268 |
5.2 |
2.39 |
|||
|
60% |
8913 |
37.5 |
1804.0 |
5514 |
4.9 |
2.63 |
|||
|
63% |
9757 |
42.8 |
2056.7 |
5758 |
4.7 |
2.89 |
|||
|
66% |
10645 |
48.6 |
2334.9 |
6002 |
4.6 |
3.17 |
|||
|
69% |
11578 |
55.0 |
2640.9 |
6245 |
4.4 |
3.46 |
|||
|
72% |
12552 |
61.9 |
2977.0 |
6485 |
4.2 |
3.76 |
|||
|
75% |
13561 |
69.6 |
3346.2 |
6722 |
4.1 |
4.08 |
|||
|
78% |
14591 |
78.1 |
3751.4 |
6954 |
3.9 |
4.41 |
|||
|
81% |
15623 |
87.3 |
4194.7 |
7179 |
3.7 |
4.76 |
|||
|
84% |
16630 |
97.3 |
4674.9 |
7398 |
3.6 |
5.12 |
|||
|
87% |
17577 |
107.8 |
5182.6 |
7608 |
3.4 |
5.50 |
|||
|
90% |
18419 |
118.4 |
5692.3 |
7804 |
3.2 |
5.87 |
|||
|
100% |
19711 |
137.6 |
6611.0 |
8134 |
3.0 |
6.54 |
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为100%油门运行数据，仅供参考。
技术支持
用户手册文档
免责声明
本网站的目的只是向您介绍好盈公司的基本情况、产品信息。除非特别说明，否则提供的一切信息均不应当被视为要约或承诺，本网站将不因信息的提供而对您承担任何约束性义务。对于您提出的一切要求，好盈公司均保留决定是否承诺等的完全的权利。
本网站及其内容系为您的便利以“现状”为基础提供，您对本网站的使用的风险将由您独自承担。 好盈公司不保证本网站不会中断或没有错误，且保留随时修订本网站或收回进入本网站的权利。好盈公司对本网站的内容、存在、准确性、可靠性不作任何明示或默示的保证，其中包括但不限于：所有权的保证、非侵权的保证或关于适销性或对某种特定目的或用途的适用性的隐含保证。
对于因使用或无法使用本网站提供的服务而造成的任何直接、间接、附带、特殊或后果性的损失，利润的损失或造成的业务中断，即使好盈公司已被告知可能出现类似的损失，好盈公司亦不承担任何责任。好盈公司对其保证责任的排除和限制在适用法律允许的限度内有效。
好盈公司对于进入、浏览和使用本网站或从本网站下载任何内容（包括但不限于2D模型文件、3D模型文件）而导致病毒或其他破坏性程序对您的电脑系统以及其他任何软件、硬件、IT系统或财产的损害或损失不承担任何责任。
好盈公司对于第三方采用非法手段进入本网站取得有关密码、资料和内容而引起的任何直接及间接损害或损失不承担任何责任。
如果您或您的公司位于美国或者加拿大，那访问好盈官网时，需在线填写本免责声明确认函并成功提交后方能下载您感兴趣的相关资料。您在线填写的链接地址为https://www.hobbywingdirect.com/pages/digital-file-release-form。
如果您不同意本免责声明，请不要继续进入本界面。如果您继续进入、浏览和使用本界面即意味着您已阅读、理解并同意接受本声明约束，并遵守所有适用的法律法规。
好盈公司保留随时更正、修改、更新本声明的权利。
确认 >
软件下载
RC动力系统
多旋翼动力
复合固定翼垂起动力
固定翼巡航动力
个人出行动力系统
T7225
T7225固定翼无人机巡航电机
160KV&190KV，电动固定翼无人机巡航动力的完美选择，
40CC燃油发动机转电动应用的理想替换方案。
40CC燃油发动机转电动应用的理想替换方案。
强劲动力，高效散热
- 转子支架采用矩形出风口设计，
- 有效减少出风阻力和空气湍流，提升热出风效率，
- 电机散热效率提高20%，
- 确保电机在长时间、高负载飞行条件下稳定运行。
搭配24英寸桨叶，48V电压下最大推力达21.7kg，
能轻松应对飞行中瞬间的工况切换。
能轻松应对飞行中瞬间的工况切换。
同等电压下与其他品牌同规格电机相比
最大拉力
提升5%
连续大负载运行时间
延长30%
可拆桨夹，可直接锁桨，应用多样
- 转子支架采用凸台避空设计，
- 有效避免与螺旋桨桨根边缘结构干涉，
- 支持常规一体桨、折叠桨等多样安装应用。
- 可拆卸桨夹固定座，防滑、止转、互锁。
- 创新的桨夹防松结构，
- 防止桨夹螺母松动导致的螺旋桨飞出，
- 保障飞行安全。
- 设计获专利认证【受理专利号】202311210278.7
- 适用不同安装方式，
- 便捷切换，满足高效与多场景应用需求。
- 定子座兼容电气锁桨组件安装，
- 切换灵活。
- 搭配锁桨电调，
- 可自定义桨叶停止位置，
- 降低桨叶触地磕碰风险，保障设备安全。
卓越用料，可靠设计
- 铁芯
- 采用一线品牌
- 0.2mm 低损硅钢片、
- 220°C 耐高温线材。
- 磁瓦
- 高牌号强磁弧形磁瓦设计，
- 提升磁能积，
- 为电机提供强力扭矩。
- 轴承
- 国际一线品牌高性能轴承，
- 低摩擦转矩、长使用寿命，
- 能满足各种飞行工况需求。
- 钛合金螺母
- 桨夹座标配钛合金螺母，
- 减轻电机整体重量。
- 滚花设计
- 轴与支架结合处采用滚花设计，
- 侧面配备基米锁紧，
- 双重备份防松脱。
- 防松脱设计
- 转子主轴尾部采用多重防松脱设计，
- 以铜垫卡簧和螺钉固定，
- 确保电机更稳固可靠。
- 硅橡胶护线套
- 为电机三相线出线口定制硅橡胶护线套，
- 兼顾美观与优异的绝缘保护。
- 三轴承系统
- 三轴承系统设计，动平衡好，
- 增强电机的抗冲击能力与耐用性，
- 飞行安全无忧。
全新磁路设计，
与驱动参数要求高度匹配，
从而使动力响应更为迅速
与驱动参数要求高度匹配，
从而使动力响应更为迅速
严苛测试，高可靠，长寿命
- 通过业界严苛测试标准，
- 包括驱动兼容性、防水、盐雾、机械应力、三综合振动等测试，
- 以及实验室 1000h 疲劳寿命测试，
- 确保电机在复杂环境下持久稳定运行。
防水测试盐雾测试高低温运行测试
推荐搭配
- 电机型号T7225-190KV/160KV
- 搭配桨叶22x12" / 24x12"
- 搭配电调XRotor Pro-H200A-14S-BLDC
- 电池电压12S LiPo
- 单发电机起飞重量30~35kg
T7225 工程图
产品名称T7225
- 160KV
- 190KV
基础参数
-
- 产品型号
- 防尘防水等级
- 电机尺寸
- 槽极数
- 定子尺寸
- 电机整体动平衡标准
- 定子工艺
- 轴承型号
- 漆包线等级
- 出轴轴径
- 磁铁等级
- 桨叶安装孔尺寸
- 线圈绝缘测试
- 电机安装孔尺寸
-
- T7225
- IPX5
- Φ80.9*H62mm
- 24槽22极
- Φ72.0mm
- ≤15mg
- 高品质矽钢片，防锈处理，耐180℃高温涂覆
- 高品质防水轴承
- 220℃
- Φ10mm
- 180℃
- 4×M3@D20mm&4×M4@D23mm
- 500V交流耐压测试
- 4×M4@D36mm
- T7225
- IPX5
- Φ80.9*H62mm
- 24槽22极
- Φ72.0mm
- ≤15mg
- 高品质矽钢片，防锈处理，耐180℃高温涂覆
- 高品质防水轴承
- 220℃
- Φ10mm
- 180℃
- 4×M3@D20mm&4×M4@D23mm
- 500V交流耐压测试
- 4×M4@D36mm
技术参数
-
- KV值
- 额定电压
- 空载电流
- 最大电流/A(非密闭环境温度 ≤25 ℃)
- 最大功率
- 最大拉力
- 相间内阻
- 出线规格
- 出线长度
- 电机重量(含线)
-
- 160
- LiPo-12S (48V)
- 4.36A
- 132.7 A
- 6377W
- 21.7kg
- 18.4mΩ
- 漆包线直出
- 100mm
- 755g
- 190
- LiPo-12S (48V)
- 5.76A
- 137.6A
- 6611W
- 19.7kg
- 17.1mΩ
- 漆包线直出
- 100mm
- 755g
应用搭配推荐
-
- 电机型号
- 搭配桨叶
- 搭配电调
- 电池电压
- 单发电机起飞重量
-
- T7225-160KV
- 24x12"
- XRotor Pro-H200A-14S
- 12S LiPo
- 30~35kg
- T7225-190KV
- 22x12"
- XRotor Pro-H200A-14S
- 12S LiPo
- 30~35kg
24x12"-36V 负载性能参数
24x12"-36V 数据表
|
工作电压(V) |
螺旋桨 |
油门(%) |
拉力(g) |
电流(A) |
输入功率(W) |
转速(RPM) |
力效(g/W) |
扭矩(N-m) |
电机温度℃ |
|---|---|---|---|---|---|---|---|---|---|
|
36V (10S LiPo) |
24x12" |
33% |
1834 |
5.3 |
191.2 |
2230 |
9.6 |
0.55 |
51℃ |
|
35% |
2028 |
6.0 |
214.7 |
2340 |
9.4 |
0.60 |
|||
|
37% |
2248 |
6.7 |
242.7 |
2458 |
9.3 |
0.67 |
|||
|
39% |
2488 |
7.6 |
274.90 |
2582 |
9.1 |
0.74 |
|||
|
42% |
2876 |
9.2 |
330.2 |
2771 |
8.7 |
0.85 |
|||
|
45% |
3288 |
10.9 |
392.9 |
2958 |
8.4 |
0.98 |
|||
|
48% |
3716 |
12.8 |
462.3 |
3140 |
8.0 |
1.11 |
|||
|
51% |
4158 |
14.9 |
537.9 |
3317 |
7.7 |
1.24 |
|||
|
54% |
4614 |
17.2 |
620.0 |
3490 |
7.4 |
1.38 |
|||
|
57% |
5087 |
19.7 |
709.0 |
3659 |
7.2 |
1.52 |
|||
|
60% |
5580 |
22.3 |
806.0 |
3827 |
6.9 |
1.67 |
|||
|
63% |
6098 |
25.3 |
912.3 |
3995 |
6.7 |
1.82 |
|||
|
66% |
6646 |
28.5 |
1029.4 |
4165 |
6.5 |
1.99 |
|||
|
69% |
7226 |
32.1 |
1158.8 |
4338 |
6.2 |
2.16 |
|||
|
72% |
7840 |
36.1 |
1301.7 |
4513 |
6.0 |
2.35 |
|||
|
75% |
8487 |
40.4 |
1458.9 |
4689 |
5.8 |
2.55 |
|||
|
78% |
9163 |
45.2 |
1630.4 |
4863 |
5.6 |
2.76 |
|||
|
81% |
9858 |
50.3 |
1814.5 |
5034 |
5.4 |
2.98 |
|||
|
84% |
10559 |
55.7 |
2007.8 |
5197 |
5.3 |
3.20 |
|||
|
87% |
11246 |
61.1 |
2204.0 |
5349 |
5.1 |
3.42 |
|||
|
90% |
11892 |
66.4 |
2394.1 |
5486 |
5.0 |
3.62 |
|||
|
100% |
13255 |
77.8 |
2806.7 |
5767 |
4.7 |
4.02 |
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
24x12"-40V 负载性能参数
24x12"-40V 数据表
|
工作电压(V) |
螺旋桨 |
油门(%) |
拉力(g) |
电流(A) |
输入功率(W) |
转速(RPM) |
力效(g/W) |
扭矩(N-m) |
电机温度℃ |
|---|---|---|---|---|---|---|---|---|---|
|
40V(10S LiPo) |
24x12" |
33% |
2218 |
6.1 |
243.3 |
2448 |
9.1 |
0.66 |
54℃ |
|
35% |
2475 |
6.9 |
277.5 |
2576 |
8.9 |
0.74 |
|||
|
37% |
2747 |
7.9 |
315.8 |
2707 |
8.7 |
0.82 |
|||
|
39% |
3032 |
8.9 |
358.0 |
2840 |
8.5 |
0.90 |
|||
|
42% |
3482 |
10.7 |
428.7 |
3039 |
8.1 |
1.04 |
|||
|
45% |
3958 |
12.7 |
508.4 |
3238 |
7.8 |
1.18 |
|||
|
48% |
4459 |
14.9 |
597.5 |
3435 |
7.5 |
1.33 |
|||
|
51% |
4987 |
17.4 |
696.5 |
3629 |
7.2 |
1.49 |
|||
|
54% |
5544 |
20.1 |
806.0 |
3822 |
6.9 |
1.66 |
|||
|
57% |
6131 |
23.1 |
927.0 |
4012 |
6.6 |
1.84 |
|||
|
60% |
6751 |
26.5 |
1060.6 |
4200 |
6.4 |
2.03 |
|||
|
63% |
7405 |
30.2 |
1207.7 |
4387 |
6.1 |
2.22 |
|||
|
66% |
8093 |
34.2 |
1369.6 |
4573 |
5.9 |
2.43 |
|||
|
69% |
8814 |
38.6 |
1547.3 |
4759 |
5.7 |
2.65 |
|||
|
72% |
9568 |
43.5 |
1741.3 |
4945 |
5.5 |
2.88 |
|||
|
75% |
10347 |
48.7 |
1951.8 |
5131 |
5.3 |
3.12 |
|||
|
78% |
11146 |
54.4 |
2178.1 |
5316 |
5.1 |
3.37 |
|||
|
81% |
11955 |
60.4 |
2418.0 |
5498 |
4.9 |
3.63 |
|||
|
84% |
12759 |
66.6 |
2667.7 |
5674 |
4.8 |
3.89 |
|||
|
87% |
13542 |
72.9 |
2920.8 |
5839 |
4.6 |
4.14 |
|||
|
90% |
14282 |
79.1 |
3168.5 |
5985 |
4.5 |
4.38 |
|||
|
100% |
16066 |
94.7 |
3792.7 |
6284 |
4.2 |
4.93 |
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
24x12"-44V 负载性能参数
24x12"-44V 数据表
|
工作电压(V) |
螺旋桨 |
油门(%) |
拉力(g) |
电流(A) |
输入功率(W) |
转速(RPM) |
力效(g/W) |
扭矩(N-m) |
电机温度℃ |
|---|---|---|---|---|---|---|---|---|---|
|
44V(12S LiPo) |
24x12" |
33% |
2655 |
7.0 |
309.2 |
2657 |
8.6 |
0.79 |
80°C 2min16S |
|
35% |
2949 |
8.0 |
351.3 |
2797 |
8.4 |
0.88 |
|||
|
37% |
3265 |
9.1 |
399.4 |
2941 |
8.2 |
0.97 |
|||
|
39% |
3599 |
10.3 |
453.4 |
3087 |
7.9 |
1.07 |
|||
|
42% |
4133 |
12.4 |
545.3 |
3306 |
7.6 |
1.23 |
|||
|
45% |
4702 |
14.8 |
650.1 |
3524 |
7.2 |
1.40 |
|||
|
48% |
5303 |
17.4 |
767.6 |
3738 |
6.9 |
1.59 |
|||
|
51% |
5938 |
20.4 |
897.9 |
3949 |
6.6 |
1.78 |
|||
|
54% |
6606 |
23.6 |
1041.7 |
4156 |
6.3 |
1.98 |
|||
|
57% |
7309 |
27.2 |
1199.5 |
4360 |
6.1 |
2.19 |
|||
|
60% |
8049 |
31.2 |
1372.8 |
4562 |
5.9 |
2.42 |
|||
|
63% |
8826 |
35.5 |
1562.8 |
4763 |
5.6 |
2.66 |
|||
|
66% |
9641 |
40.2 |
1771.6 |
4963 |
5.4 |
2.91 |
|||
|
69% |
10492 |
45.4 |
2000.8 |
5162 |
5.2 |
3.17 |
|||
|
72% |
11377 |
51.1 |
2252.3 |
5362 |
5.1 |
3.44 |
|||
|
75% |
12289 |
57.4 |
2526.9 |
5561 |
4.9 |
3.73 |
|||
|
78% |
13220 |
64.1 |
2824.4 |
5758 |
4.7 |
4.03 |
|||
|
81% |
14159 |
71.3 |
3141.9 |
5951 |
4.5 |
4.33 |
|||
|
84% |
15091 |
78.9 |
3473.6 |
6134 |
4.3 |
4.63 |
|||
|
87% |
15994 |
86.5 |
3809.6 |
6305 |
4.2 |
4.93 |
|||
|
90% |
16845 |
93.9 |
4136.1 |
6457 |
4.1 |
5.22 |
|||
|
100% |
18874 |
111.8 |
4927.0 |
6776 |
3.8 |
5.90 |
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
24x12"-48V 负载性能参数
24x12"-48V 数据表
|
工作电压(V) |
螺旋桨 |
油门(%) |
拉力(g) |
电流(A) |
输入功率(W) |
转速(RPM) |
力效(g/W) |
扭矩(N-m) |
电机温度℃ |
|---|---|---|---|---|---|---|---|---|---|
|
48V(12S LiPo) |
24x12" |
33% |
3068 |
7.8 |
376.6 |
2863 |
8.1 |
0.92 |
80℃ 1min |
|
35% |
3416 |
8.9 |
429.6 |
3009 |
8.0 |
1.02 |
|||
|
37% |
3801 |
10.2 |
491.7 |
3165 |
7.7 |
1.13 |
|||
|
39% |
4215 |
11.7 |
562.5 |
3325 |
7.5 |
1.26 |
|||
|
42% |
4877 |
14.2 |
683.6 |
3569 |
7.1 |
1.46 |
|||
|
45% |
5575 |
17.1 |
821.1 |
3811 |
6.8 |
1.67 |
|||
|
48% |
6298 |
20.3 |
973.8 |
4046 |
6.5 |
1.89 |
|||
|
51% |
7043 |
23.7 |
1141.2 |
4273 |
6.2 |
2.11 |
|||
|
54% |
7811 |
27.5 |
1323.5 |
4494 |
5.9 |
2.35 |
|||
|
57% |
8605 |
31.7 |
1521.9 |
4710 |
5.7 |
2.60 |
|||
|
60% |
9429 |
36.2 |
1738.2 |
4923 |
5.4 |
2.85 |
|||
|
63% |
10290 |
41.1 |
1974.8 |
5134 |
5.2 |
3.12 |
|||
|
66% |
11193 |
46.5 |
2234.7 |
5344 |
5.0 |
3.40 |
|||
|
69% |
12143 |
52.5 |
2520.7 |
5554 |
4.8 |
3.70 |
|||
|
72% |
13140 |
59.0 |
2835.4 |
5764 |
4.6 |
4.01 |
|||
|
75% |
14181 |
66.2 |
3181.0 |
5974 |
4.5 |
4.34 |
|||
|
78% |
15260 |
74.0 |
3558.4 |
6181 |
4.3 |
4.69 |
|||
|
81% |
16362 |
82.5 |
3966.4 |
6383 |
4.1 |
5.05 |
|||
|
84% |
17466 |
91.6 |
4400.7 |
6575 |
4.0 |
5.42 |
|||
|
87% |
18543 |
101.0 |
4852.1 |
6754 |
3.8 |
5.79 |
|||
|
90% |
19553 |
110.4 |
5303.8 |
6913 |
3.7 |
6.16 |
|||
|
100% |
21713 |
132.7 |
6376.3 |
7224 |
3.4 |
7.00 |
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
22x12"-36V 负载性能参数
22x12"-36V 数据表
|
工作电压(V) |
螺旋桨 |
油门(%) |
拉力(g) |
电流(A) |
输入功率(W) |
转速(RPM) |
力效(g/W) |
扭矩(N-m) |
电机温度℃ |
|---|---|---|---|---|---|---|---|---|---|
|
36V(10S LiPo) |
22x12" |
33% |
1761 |
5.7 |
204.1 |
2514 |
8.6 |
0.52 |
46℃ |
|
35% |
1969 |
6.4 |
229.6 |
2644 |
8.6 |
0.57 |
|||
|
37% |
2185 |
7.2 |
258.8 |
2776 |
8.4 |
0.64 |
|||
|
39% |
2410 |
8.1 |
291.5 |
2908 |
8.3 |
0.70 |
|||
|
42% |
2760 |
9.6 |
346.9 |
3108 |
8.0 |
0.80 |
|||
|
45% |
3127 |
11.4 |
409.9 |
3307 |
7.6 |
0.91 |
|||
|
48% |
3513 |
13.3 |
480.4 |
3506 |
7.3 |
1.03 |
|||
|
51% |
3919 |
15.5 |
558.5 |
3705 |
7.0 |
1.15 |
|||
|
54% |
4347 |
17.9 |
644.5 |
3902 |
6.7 |
1.27 |
|||
|
57% |
4800 |
20.5 |
738.8 |
4098 |
6.5 |
1.41 |
|||
|
60% |
5278 |
23.3 |
842.2 |
4294 |
6.3 |
1.55 |
|||
|
63% |
5783 |
26.5 |
955.4 |
4489 |
6.1 |
1.70 |
|||
|
66% |
6316 |
29.9 |
1079.4 |
4684 |
5.9 |
1.85 |
|||
|
69% |
6877 |
33.7 |
1215.4 |
4880 |
5.7 |
2.02 |
|||
|
72% |
7462 |
37.8 |
1364.5 |
5075 |
5.5 |
2.19 |
|||
|
75% |
8070 |
42.4 |
1527.5 |
5272 |
5.3 |
2.37 |
|||
|
78% |
8694 |
47.3 |
1704.2 |
5468 |
5.1 |
2.57 |
|||
|
81% |
9327 |
52.5 |
1893.2 |
5662 |
4.9 |
2.77 |
|||
|
84% |
9958 |
58.0 |
2090.9 |
5849 |
4.8 |
2.97 |
|||
|
87% |
10576 |
63.5 |
2291.1 |
6025 |
4.6 |
3.17 |
|||
|
90% |
11165 |
68.9 |
2485.0 |
6181 |
4.5 |
3.35 |
|||
|
100% |
12597 |
81.5 |
2940.9 |
6473 |
4.3 |
3.76 |
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
22x12"-40V 负载性能参数
22x12"-40V 数据表
|
工作电压(V) |
螺旋桨 |
油门(%) |
拉力(g) |
电流(A) |
输入功率(W) |
转速(RPM) |
力效(g/W) |
扭矩(N-m) |
电机温度℃ |
|---|---|---|---|---|---|---|---|---|---|
|
40V(10S LiPo) |
22x12" |
33% |
2165 |
6.6 |
263.5 |
2766 |
8.2 |
0.63 |
49℃ |
|
35% |
2409 |
7.4 |
297.3 |
2909 |
8.1 |
0.70 |
|||
|
37% |
2656 |
8.3 |
334.6 |
3050 |
7.9 |
0.77 |
|||
|
39% |
2910 |
9.4 |
375.6 |
3190 |
7.7 |
0.84 |
|||
|
42% |
3309 |
11.1 |
445.3 |
3401 |
7.4 |
0.96 |
|||
|
45% |
3739 |
13.1 |
525.9 |
3616 |
7.1 |
1.09 |
|||
|
48% |
4205 |
15.4 |
618.4 |
3835 |
6.8 |
1.22 |
|||
|
51% |
4710 |
18.1 |
723.6 |
4057 |
6.5 |
1.37 |
|||
|
54% |
5256 |
21.0 |
841.8 |
4278 |
6.2 |
1.53 |
|||
|
57% |
5840 |
24.3 |
973.2 |
4499 |
6.0 |
1.70 |
|||
|
60% |
6460 |
27.9 |
1118.0 |
4716 |
5.8 |
1.89 |
|||
|
63% |
7111 |
31.9 |
1276.6 |
4930 |
5.6 |
2.08 |
|||
|
66% |
7789 |
36.2 |
1449.7 |
5140 |
5.4 |
2.29 |
|||
|
69% |
8487 |
40.9 |
1638.0 |
5349 |
5.2 |
2.50 |
|||
|
72% |
9197 |
46.0 |
1842.1 |
5558 |
5.0 |
2.72 |
|||
|
75% |
9912 |
51.4 |
2061.7 |
5768 |
4.8 |
2.94 |
|||
|
78% |
10625 |
57.3 |
2295.4 |
5978 |
4.6 |
3.16 |
|||
|
81% |
11326 |
63.4 |
2539.9 |
6186 |
4.5 |
3.38 |
|||
|
84% |
12010 |
69.6 |
2790.2 |
6386 |
4.3 |
3.59 |
|||
|
87% |
12669 |
75.8 |
3039.8 |
6574 |
4.2 |
3.80 |
|||
|
90% |
13298 |
81.9 |
3281.3 |
6742 |
4.1 |
4.00 |
|||
|
100% |
15041 |
97.7 |
3916.2 |
7074 |
3.8 |
4.54 |
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为65%油门运行10分钟数据，仅供参考。
22x12"-44V 负载性能参数
22x12"-44V 数据表
|
工作电压(V) |
螺旋桨 |
油门(%) |
拉力(g) |
电流(A) |
输入功率(W) |
转速(RPM) |
力效(g/W) |
扭矩(N-m) |
电机温度℃ |
|---|---|---|---|---|---|---|---|---|---|
|
44V(10S LiPo) |
22x12" |
33% |
2516 |
7.2 |
318.7 |
2984 |
7.9 |
0.73 |
80℃4min50s |
|
35% |
2770 |
8.2 |
360.2 |
3129 |
7.7 |
0.80 |
|||
|
37% |
3062 |
9.3 |
409.5 |
3286 |
7.5 |
0.88 |
|||
|
39% |
3383 |
10.6 |
465.9 |
3451 |
7.3 |
0.98 |
|||
|
42% |
3904 |
12.8 |
562.5 |
3703 |
6.9 |
1.13 |
|||
|
45% |
4461 |
15.3 |
672.4 |
3952 |
6.6 |
1.29 |
|||
|
48% |
5043 |
18.0 |
794.8 |
4194 |
6.3 |
1.47 |
|||
|
51% |
5646 |
21.1 |
929.5 |
4429 |
6.1 |
1.64 |
|||
|
54% |
6269 |
24.5 |
1077.1 |
4659 |
5.8 |
1.83 |
|||
|
57% |
6917 |
28.1 |
1238.9 |
4885 |
5.6 |
2.03 |
|||
|
60% |
7592 |
32.2 |
1416.7 |
5110 |
5.4 |
2.23 |
|||
|
63% |
8302 |
36.6 |
1612.8 |
5336 |
5.1 |
2.45 |
|||
|
66% |
9050 |
41.5 |
1829.7 |
5565 |
4.9 |
2.68 |
|||
|
69% |
9840 |
47.0 |
2069.7 |
5797 |
4.8 |
2.92 |
|||
|
72% |
10675 |
53.0 |
2334.7 |
6031 |
4.6 |
3.17 |
|||
|
75% |
11550 |
59.6 |
2625.7 |
6263 |
4.4 |
3.44 |
|||
|
78% |
12459 |
66.8 |
2942.2 |
6491 |
4.2 |
3.72 |
|||
|
81% |
13389 |
74.5 |
3282.2 |
6709 |
4.1 |
4.01 |
|||
|
84% |
14321 |
82.6 |
3640.8 |
6913 |
3.9 |
4.31 |
|||
|
87% |
15225 |
91.0 |
4009.2 |
7101 |
3.8 |
4.61 |
|||
|
90% |
16065 |
99.3 |
4372.6 |
7270 |
3.7 |
4.90 |
|||
|
100% |
17692 |
116.9 |
5149.5 |
7609 |
3.4 |
5.54 |
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为100%油门运行数据，仅供参考。
22x12"-48V 负载性能参数
22x12"-48V 数据表
|
工作电压(V) |
螺旋桨 |
油门(%) |
拉力(g) |
电流(A) |
输入功率(W) |
转速(RPM) |
力效(g/W) |
扭矩(N-m) |
电机温度℃ |
|---|---|---|---|---|---|---|---|---|---|
|
48V(12S LiPo) |
22x12" |
33% |
2947 |
8.3 |
397.4 |
3219 |
7.4 |
0.86 |
80℃ |
|
35% |
3274 |
9.5 |
454.3 |
3384 |
7.2 |
0.95 |
|||
|
37% |
3631 |
10.8 |
519.0 |
3555 |
7.0 |
1.06 |
|||
|
39% |
4010 |
12.3 |
591.4 |
3731 |
6.8 |
1.17 |
|||
|
42% |
4615 |
14.8 |
713.6 |
3996 |
6.5 |
1.34 |
|||
|
45% |
5254 |
17.7 |
852.0 |
4259 |
6.2 |
1.53 |
|||
|
48% |
5923 |
20.9 |
1006.4 |
4517 |
5.9 |
1.73 |
|||
|
51% |
6621 |
24.5 |
1177.5 |
4771 |
5.6 |
1.94 |
|||
|
54% |
7349 |
28.4 |
1366.4 |
5021 |
5.4 |
2.16 |
|||
|
57% |
8112 |
32.8 |
1574.6 |
5268 |
5.2 |
2.39 |
|||
|
60% |
8913 |
37.5 |
1804.0 |
5514 |
4.9 |
2.63 |
|||
|
63% |
9757 |
42.8 |
2056.7 |
5758 |
4.7 |
2.89 |
|||
|
66% |
10645 |
48.6 |
2334.9 |
6002 |
4.6 |
3.17 |
|||
|
69% |
11578 |
55.0 |
2640.9 |
6245 |
4.4 |
3.46 |
|||
|
72% |
12552 |
61.9 |
2977.0 |
6485 |
4.2 |
3.76 |
|||
|
75% |
13561 |
69.6 |
3346.2 |
6722 |
4.1 |
4.08 |
|||
|
78% |
14591 |
78.1 |
3751.4 |
6954 |
3.9 |
4.41 |
|||
|
81% |
15623 |
87.3 |
4194.7 |
7179 |
3.7 |
4.76 |
|||
|
84% |
16630 |
97.3 |
4674.9 |
7398 |
3.6 |
5.12 |
|||
|
87% |
17577 |
107.8 |
5182.6 |
7608 |
3.4 |
5.50 |
|||
|
90% |
18419 |
118.4 |
5692.3 |
7804 |
3.2 |
5.87 |
|||
|
100% |
19711 |
137.6 |
6611.0 |
8134 |
3.0 |
6.54 |
以上数据为好盈实验室于室温 25℃、海平面高度，变化油门输入调节测得，电机温度为100%油门运行数据，仅供参考。
技术支持
用户手册文档
免责声明
本网站的目的只是向您介绍好盈公司的基本情况、产品信息。除非特别说明，否则提供的一切信息均不应当被视为要约或承诺，本网站将不因信息的提供而对您承担任何约束性义务。对于您提出的一切要求，好盈公司均保留决定是否承诺等的完全的权利。
本网站及其内容系为您的便利以“现状”为基础提供，您对本网站的使用的风险将由您独自承担。 好盈公司不保证本网站不会中断或没有错误，且保留随时修订本网站或收回进入本网站的权利。好盈公司对本网站的内容、存在、准确性、可靠性不作任何明示或默示的保证，其中包括但不限于：所有权的保证、非侵权的保证或关于适销性或对某种特定目的或用途的适用性的隐含保证。
对于因使用或无法使用本网站提供的服务而造成的任何直接、间接、附带、特殊或后果性的损失，利润的损失或造成的业务中断，即使好盈公司已被告知可能出现类似的损失，好盈公司亦不承担任何责任。好盈公司对其保证责任的排除和限制在适用法律允许的限度内有效。
好盈公司对于进入、浏览和使用本网站或从本网站下载任何内容（包括但不限于2D模型文件、3D模型文件）而导致病毒或其他破坏性程序对您的电脑系统以及其他任何软件、硬件、IT系统或财产的损害或损失不承担任何责任。
好盈公司对于第三方采用非法手段进入本网站取得有关密码、资料和内容而引起的任何直接及间接损害或损失不承担任何责任。
如果您或您的公司位于美国或者加拿大，那访问好盈官网时，需在线填写本免责声明确认函并成功提交后方能下载您感兴趣的相关资料。您在线填写的链接地址为https://www.hobbywingdirect.com/pages/digital-file-release-form。
如果您不同意本免责声明，请不要继续进入本界面。如果您继续进入、浏览和使用本界面即意味着您已阅读、理解并同意接受本声明约束，并遵守所有适用的法律法规。
好盈公司保留随时更正、修改、更新本声明的权利。
确认 >
软件下载
