M 5208-HP / UL
  • M 5208-HP

    专为微型高效多旋翼无人机设计。

    电机重量 166g
    电机最大拉力 5.4kg
    适用于起飞重量 6.5kg(四旋翼)
    5.4kg为320KV版本
    搭载MP21*6.3"桨叶在23V电压下全油门实验室测得
  • M 5208-UL



    电机重量 154g
    电机最大拉力 5.3kg
    适用于起飞重量 6.5kg(四旋翼)
    5.3kg为380KV版本
    搭载MP18*6.1"桨叶在23V电压下全油门实验室测得
适用多种无人机工作需求

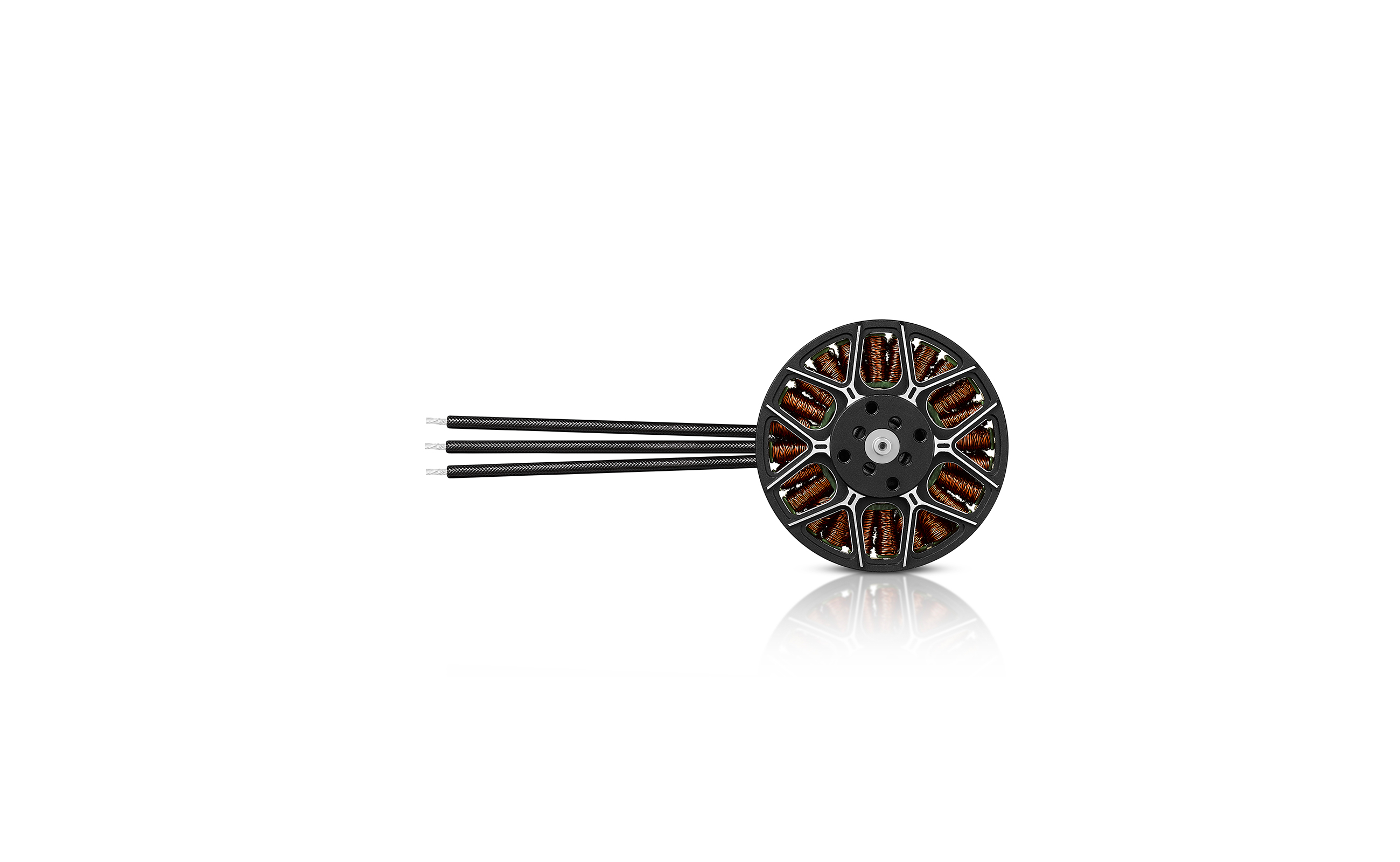

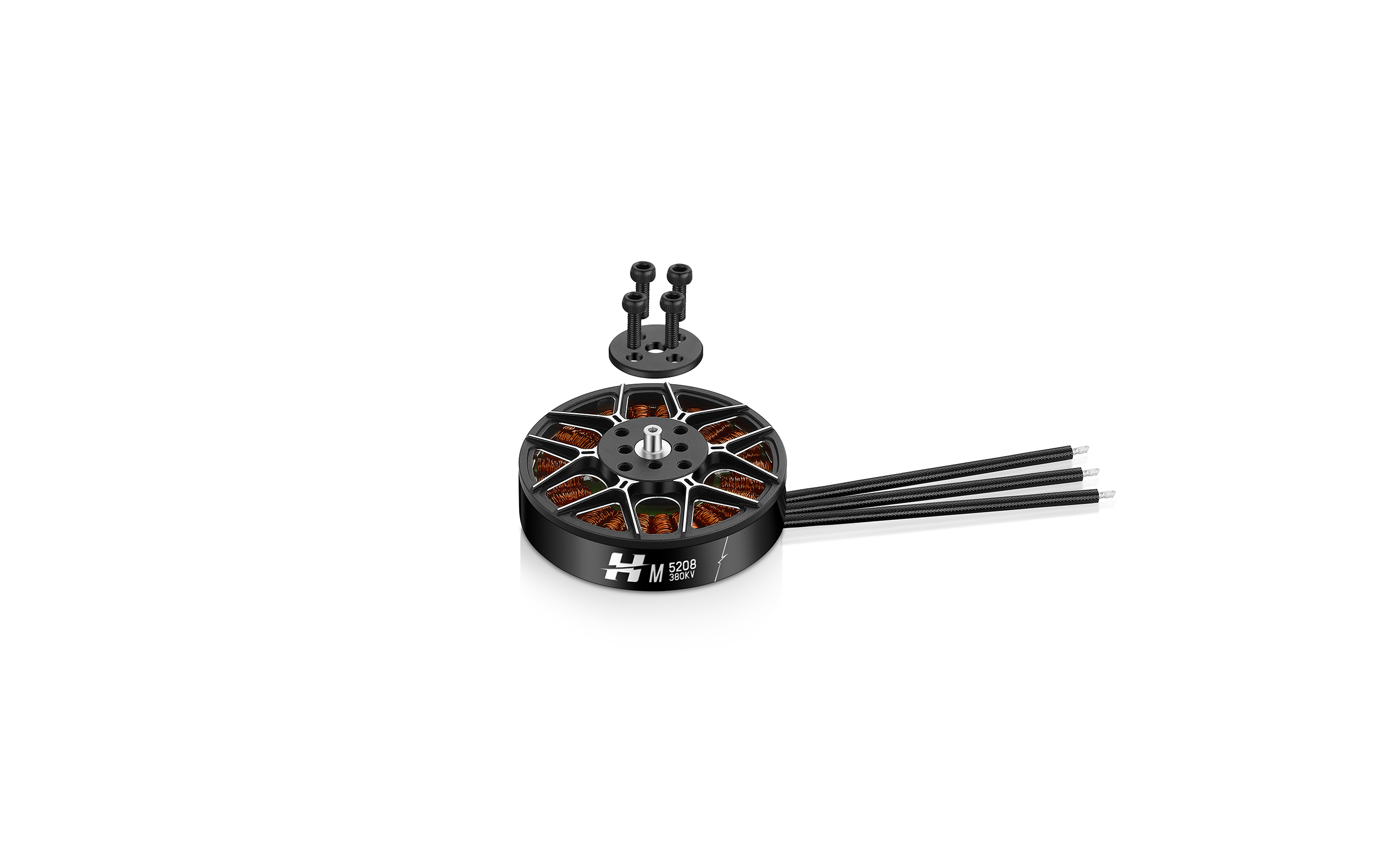

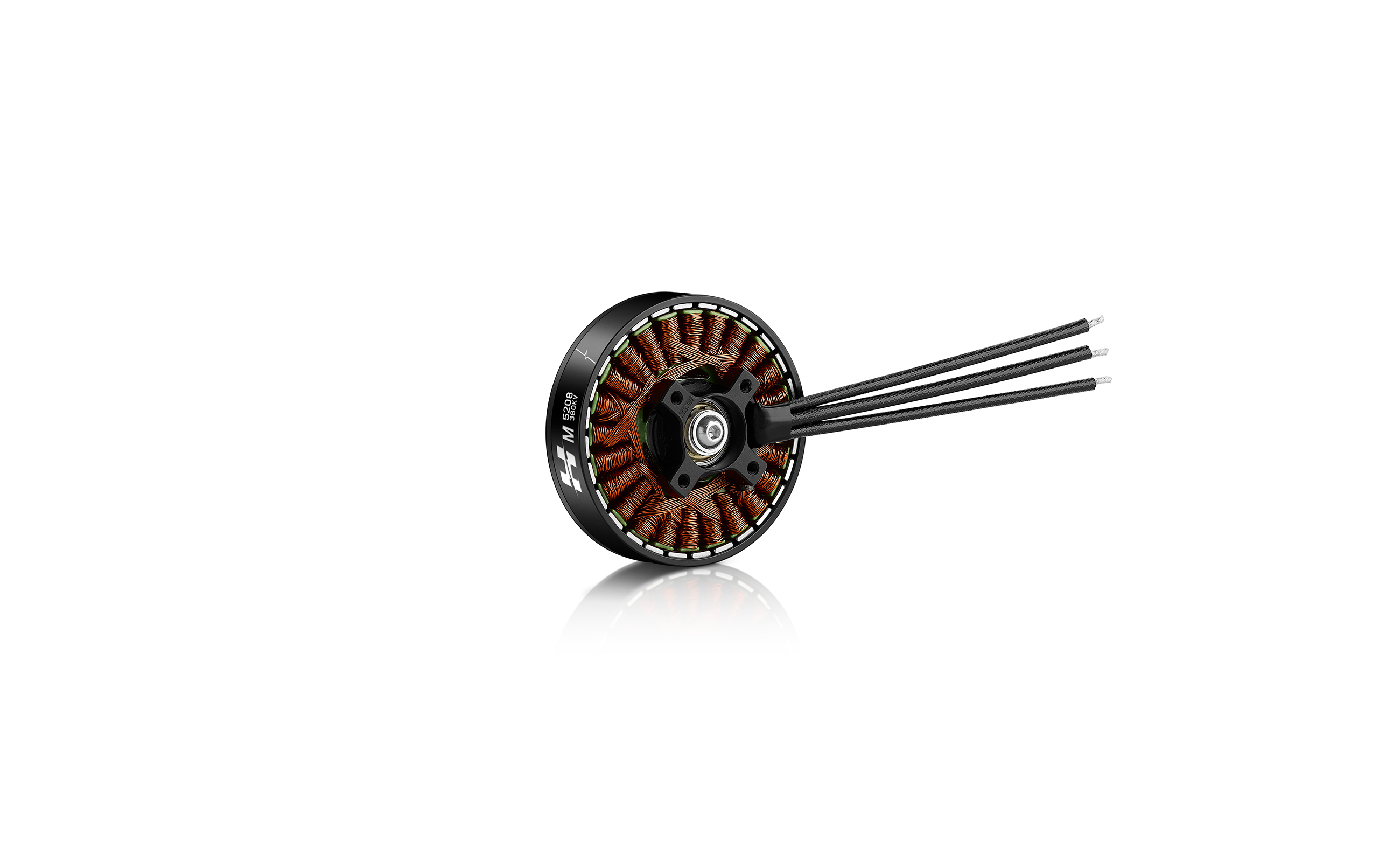

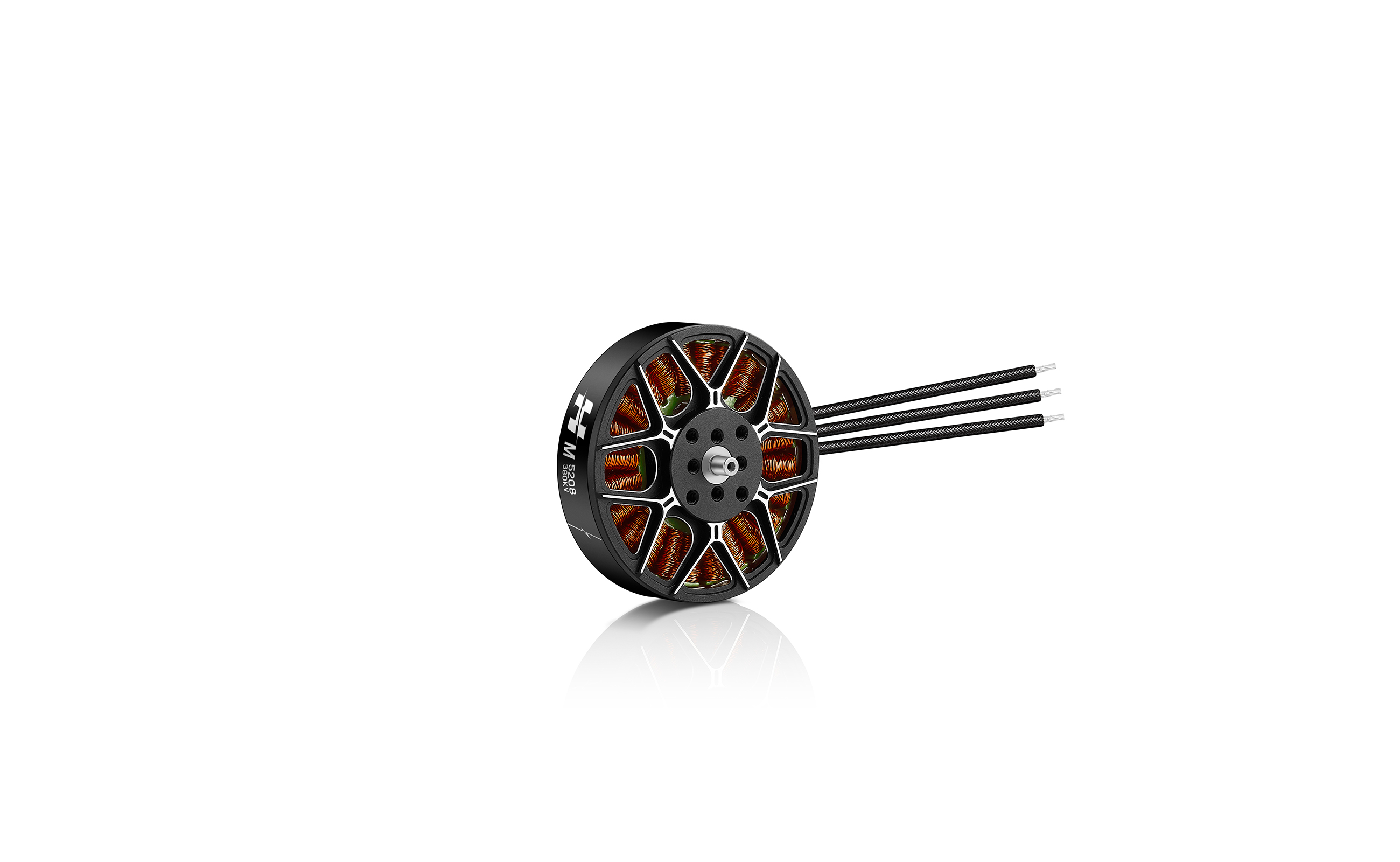

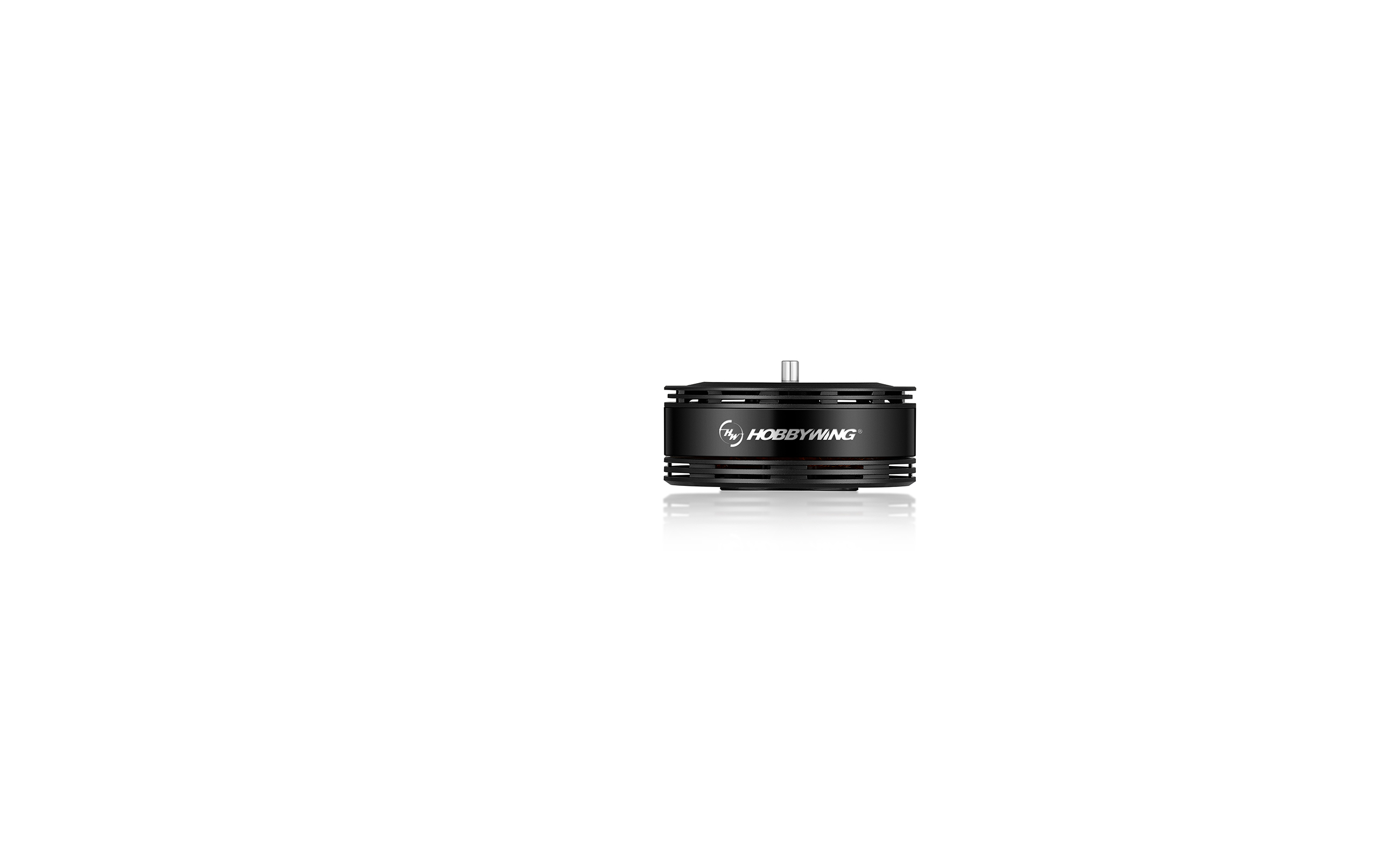

M 5208-HP
转子自带离心风扇,
散热效果显著,
无惧高温酷暑。
M 5208-HP 优质用料,
防护能力强
电机支架及底盖采用半封闭结构,带防尘栅格,
无论电机正置安装还是倒置安装,
都具有较好的防尘防沙效果
一线品牌低损耗硅钢片冲制而成的高性能铁芯
高韧性硬质合金主轴
高速精密轴承
优异的机壳镀镍电泳处理工艺,
矽钢片采用新型防锈、防腐蚀处理工艺,
电机通过NSS48验证。
HM 5208-HP 优质用料,
防护能力强
电机支架及底盖采用半封闭结构,带防尘栅格,
无论电机正置安装还是倒置安装,
都具有较好的防尘防沙效果
一线品牌低损耗硅钢片冲制而成的高性能铁芯
高韧性硬质合金主轴
高速精密轴承
优异的机壳镀镍电泳处理工艺,
矽钢片采用新型防锈、防腐蚀处理工艺,
电机通过NSS48验证。
  •
  •

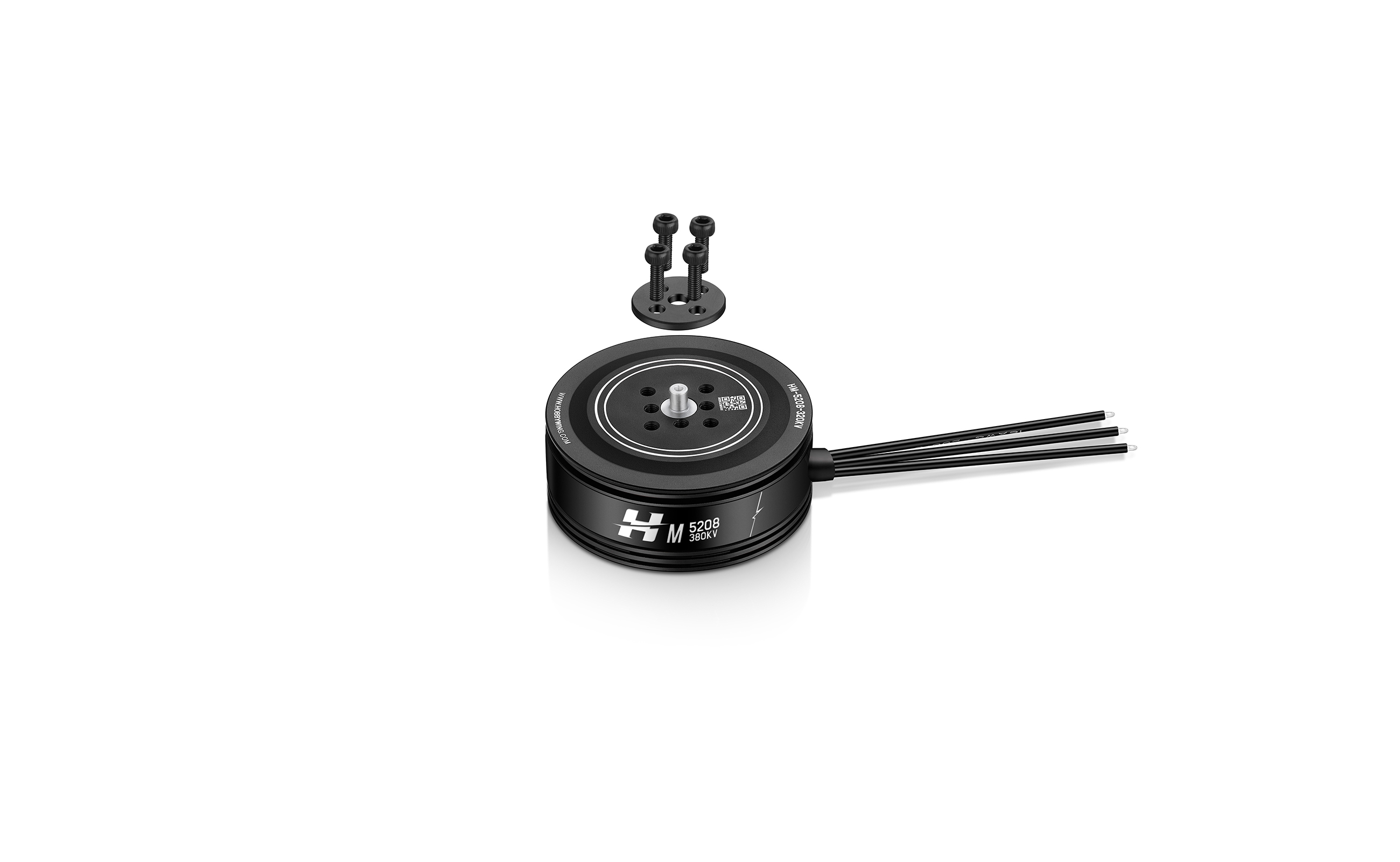

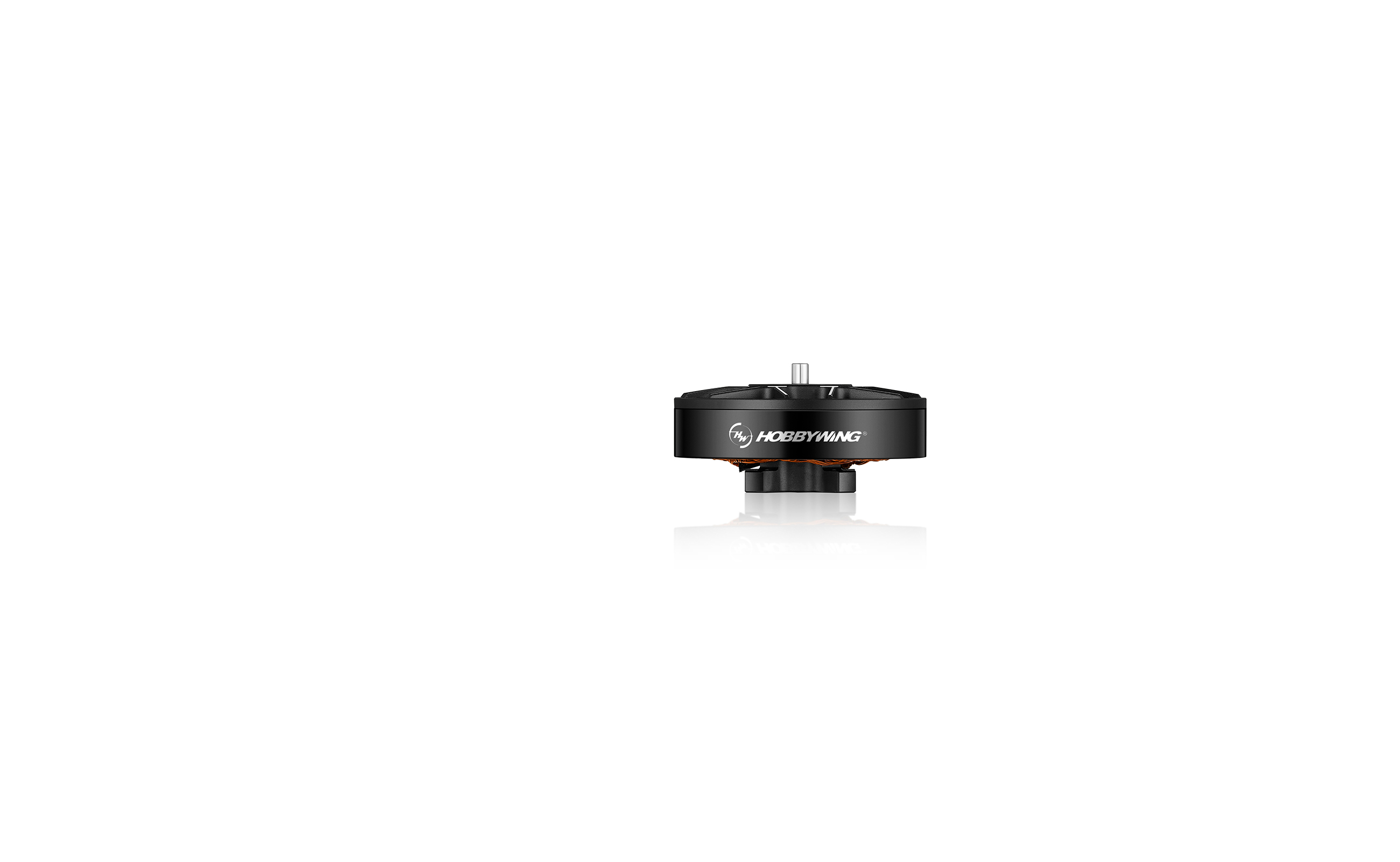

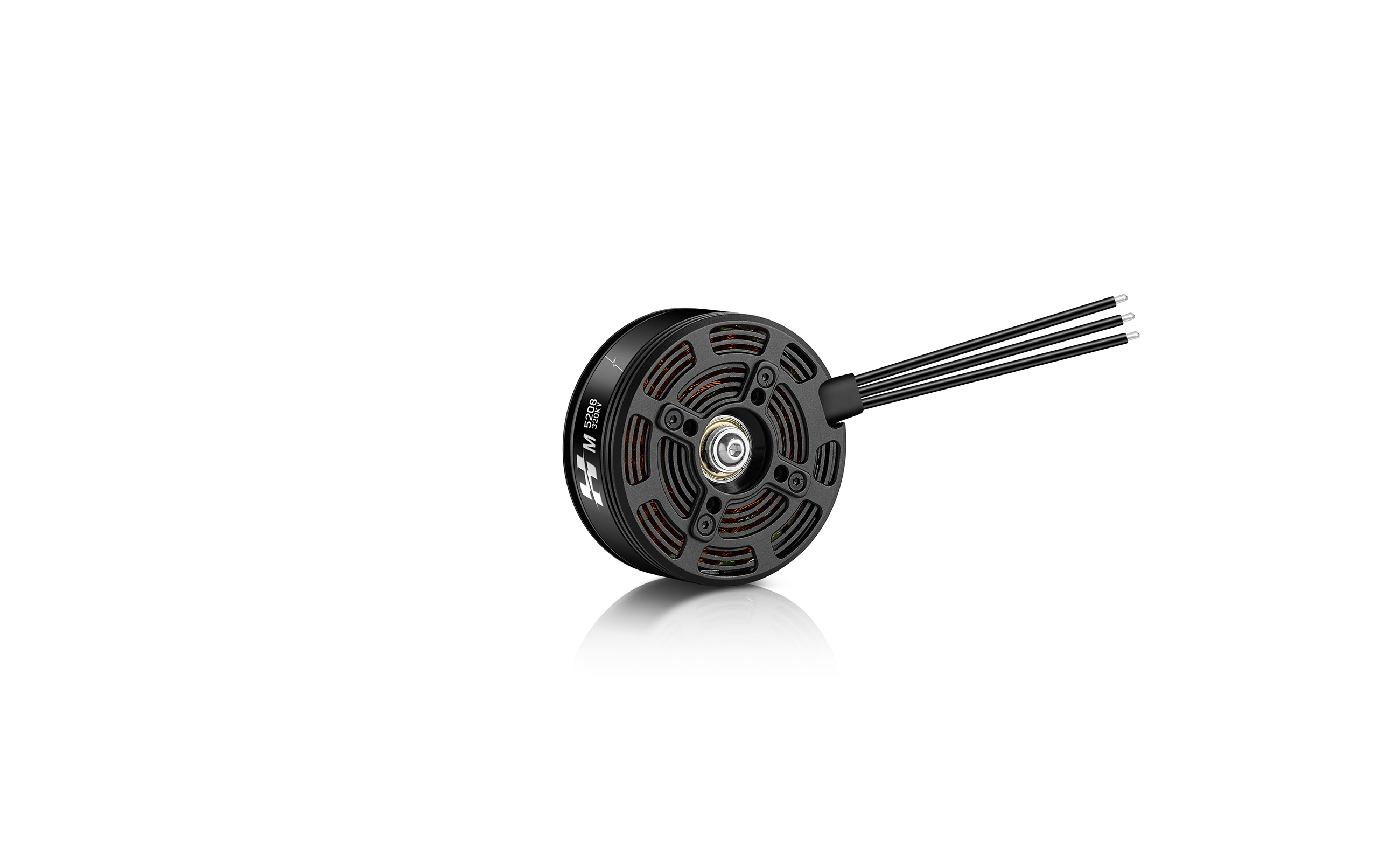

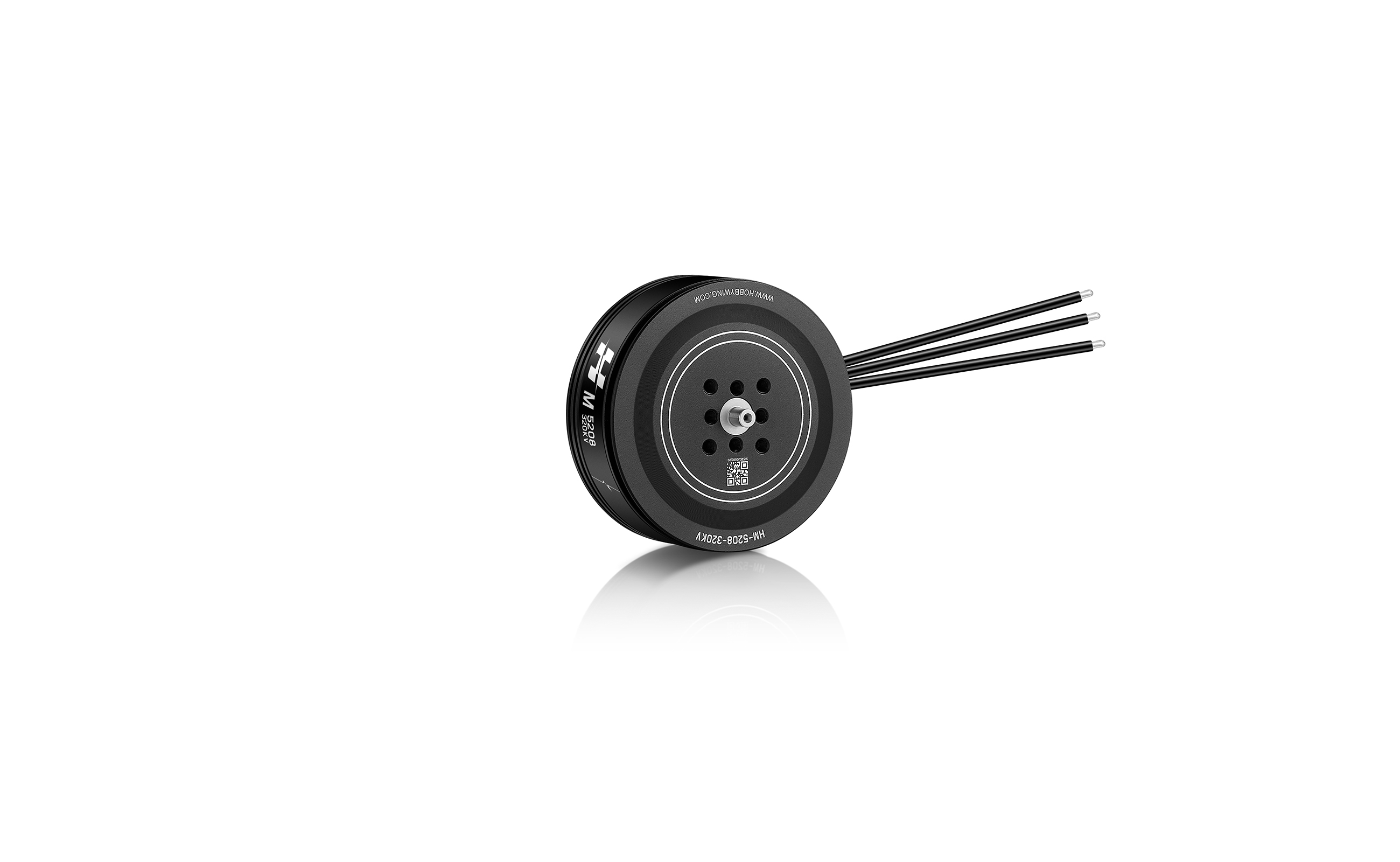

M 5208-UL 优质用料,
结构优异
高韧性硬质合金主轴,强度高,耐腐蚀
转子机壳使用20#无缝钢管镀镍电泳工艺设计。
具备优良的导磁能力和抗腐蚀能力。
200℃耐高温漆包线。
高强度航空铝CNC精密加工定子座,更轻、更硬
高速精密轴承,摩擦转矩低、功率损耗小、耐冲击,
瞬间高转速时径向支撑强、寿命长。
M 5208-UL 优质用料,
结构优异
高韧性硬质合金主轴,强度高,耐腐蚀
转子机壳使用20#无缝钢管镀镍电泳工艺设计。
具备优良的导磁能力和抗腐蚀能力。
200℃耐高温漆包线。
高强度航空铝CNC精密加工定子座,更轻、更硬
高速精密轴承,摩擦转矩低、功率损耗小、耐冲击,
瞬间高转速时径向支撑强、寿命长。
  •
  •
多重防护,
飞行更安全
电机采用了
电机轴端卡簧+压环+螺钉互锁结构,
确保转子安全不脱落。

轴与支架之间结合使用了滚花设计
有效防止轴孔间产生虚位或松动。
寿命有保障,
飞行更安全
主轴采用滚花设计
保障安装强度,避免松脱。
卡簧+压环+螺钉的轴端互锁结构设计
保证转子安全不脱落。

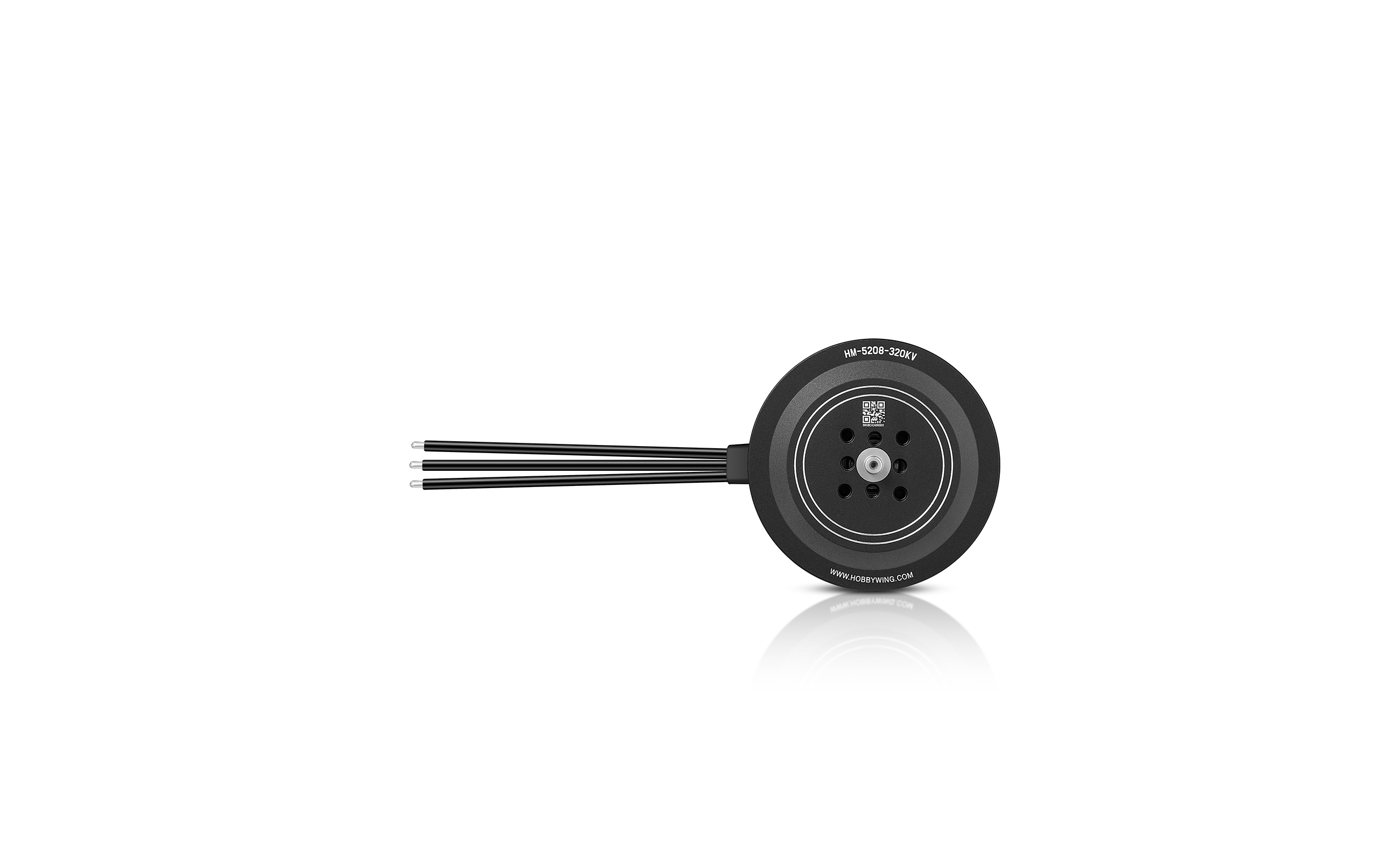

  • M-5208-HP
  • M-5208-UL
搭配推荐
  • 旋翼电机

  • M 5208-HP

  • M 5208-UL

  • 旋翼桨叶

    搭配电调

    电池电压

    单轴应用拉力区间

    四轴最大起飞重量
  • MP20*6.0" / MP21*6.3"

    XRotor Pro-H60A-6S

    6S LiPo

    1.4~1.6kg

    5.6~6.4kg
  • MP19*5.7" / MP18*6.1"

    XRotor Pro-H60A-6S

    6S LiPo

    1.4~1.9kg

    5.6~7.6kg
M 5208 HP 工程图
M 5208 UL 工程图
产品型号
M 5208 320KV HP M 5208 380KV HP M 5208 340KV UL M 5208 380KV UL
基本参数
电机尺寸 Φ58*29.8mm Φ58*29.8mm Φ58*H29.7mm Φ58*H29.7mm
定子尺寸 Φ51.7mm Φ51.7mm Φ51.7mm Φ51.7mm
定子工艺 高品质矽钢片,防锈处理,耐180℃高温涂覆 高品质矽钢片,防锈处理,耐180℃高温涂覆 高品质矽钢片,防锈处理,耐180℃高温涂覆 高品质矽钢片,防锈处理,耐180℃高温涂覆
漆包线等级 220℃ 220℃ 220℃ 220℃
磁铁等级 180℃ 180℃ 180℃ 180℃
线圈绝缘测试 500V交流耐压测试 500V交流耐压测试 500V交流耐压测试 500V交流耐压测试
防尘防水等级 IP45 IP45 IPX5 IPX5
槽极数 24槽28极 24槽28极 24槽28极 24槽28极
电机整体动平衡标准 ≤8mg ≤8mg ≤8mg ≤8mg
轴承型号 高品质防水轴承 高品质防水轴承 高品质防水轴承 高品质防水轴承
出轴轴径 Φ4mm Φ4mm Φ4mm Φ4mm
桨叶安装孔尺寸 4×M3@D12mm,4×M3@D18mm 4×M3@D12mm,4×M3@D18mm 4×M3@D12mm,4×M3@D18mm 4×M3@D12mm,4×M3@D18mm
电机安装孔尺寸 4×M3@D25mm 4×M3@D25mm 4×M3@D25mm 4×M3@D25mm
技术参数
KV值 320 380 340 380
额定电压 6S LiPo 6S LiPo 6S LiPo 6S LiPo
空载电流 1.5A 1.8A 1.5A 2.0A
最大电流 55A 45A 36A 45A
最大功率 964W 986W 793W 1032W
最大拉力 5.4kg 5.2kg 4.6kg 5.3kg
相间内阻 55.8mΩ 43.4mΩ 50.3mΩ 40.5mΩ
出线规格 16AWG 16AWG 漆包线直出 漆包线直出
出线长度 80mm 80mm 80mm 80mm
电机重量(含线) 166g 165.5g 153.8g 156.5g
应用搭配推荐
旋翼电机 M 5208 320KV HP M 5208 380KV HP M 5208 340KV UL M 5208 380KV UL
旋翼桨叶 MP20*6.0"/MP21*6.3"/MP 17*5.8"/MP 18*6.1" MP20*6.0"/MP21*6.3"/MP 17*5.8"/MP 18*6.1" MP19*5.7"/MP18*6.1"/MP 17*5.8" MP19*5.7"/MP18*6.1"/MP 17*5.8"
搭配电调 XRotor Pro-H60A-6S XRotor Pro-H60A-6S XRotor Pro-H60A-6S XRotor Pro-H60A-6S
电池电压 6S LiPo 6S LiPo 6S LiPo 6S LiPo
单轴应用拉力区间(kg) 1.4~1.6kg 1.4~1.6kg 1.4~1.9kg 1.4~1.9kg
四轴最大起飞重量(kg) 5.6~6.4kg 5.6~6.4kg 5.6~7.6kg 5.6~7.6kg
M 5208 HP 320KV+MP20*6.0" 负载性能参数
M 5208 HP 320KV+MP20*6.0" 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

23V (6S LiPo)

MP20*6.0"

33%

765

2.6

59.1

2349

12.9

0.18

60°C

35%

857

2.9

67.6

2483

12.7

0.19

37%

960

3.4

77.9

2624

12.3

0.22

39%

1070

3.9

89.7

2766

11.9

0.24

42%

1243

4.8

109.9

2976

11.3

0.28

45%

1422

5.7

132.4

3176

10.7

0.32

48%

1602

6.8

156.6

3365

10.2

0.36

51%

1782

7.9

182.2

3542

9.8

0.40

54%

1961

9.1

208.9

3710

9.4

0.44

57%

2140

10.3

236.8

3871

9.0

0.48

60%

2321

11.6

266.2

4028

8.7

0.52

63%

2505

12.9

297.5

4183

8.4

0.56

66%

2696

14.4

331.1

4338

8.1

0.60

69%

2894

16.0

367.7

4495

7.9

0.64

72%

3101

17.7

407.7

4654

7.6

0.69

75%

3318

19.6

451.6

4814

7.3

0.74

78%

3543

21.7

499.3

4974

7.1

0.79

81%

3775

23.9

550.7

5131

6.9

0.84

84%

4008

26.3

604.5

5280

6.6

0.90

87%

4236

28.6

658.8

5417

6.4

0.95

90%

4450

30.9

710.8

5537

6.3

0.99

100%

4869

35.3

813.3

5754

6.0

1.08

以上数据为好盈实验室于室温 25°C、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟数据,仅供参考。
M 5208 HP 320KV+MP21*6.3" 负载性能参数
M 5208 HP 320KV+MP21*6.3" 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

23V (6S LiPo)

MP21*6.3"

33%

923

3.0

70.2

2299

13.1

0.22

82°C

35%

1042

3.5

81.3

2433

12.8

0.25

37%

1164

4.1

94.1

2567

12.4

0.28

39%

1287

4.7

108.4

2700

11.9

0.30

42%

1475

5.7

132.3

2895

11.1

0.35

45%

1666

6.9

158.8

3083

10.5

0.40

48%

1861

8.1

187.4

3263

9.9

0.44

51%

2061

9.5

217.8

3434

9.5

0.49

54%

2265

10.9

250.1

3597

9.1

0.54

57%

2473

12.3

284.3

3752

8.7

0.58

60%

2688

13.9

320.5

3901

8.4

0.63

63%

2907

15.6

359.1

4045

8.1

0.68

66%

3133

17.4

400.5

4186

7.8

0.73

69%

3363

19.3

445.0

4325

7.6

0.79

72%

3598

21.4

493.1

4466

7.3

0.84

75%

3835

23.7

544.9

4609

7.0

0.89

78%

4073

26.1

600.2

4753

6.8

0.95

81%

4308

28.6

658.6

4897

6.5

1.01

84%

4537

31.2

718.7

5037

6.3

1.06

87%

4756

33.8

778.7

5166

6.1

1.12

90%

4957

36.3

836.0

5278

5.9

1.17

100%

5399

41.9

964.6

5471

5.6

1.27

以上数据为好盈实验室于室温 25°C、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟数据,仅供参考。
M 5208 HP 380KV+MP 17*5.8" 负载性能参数
M 5208 HP 380KV+MP 17*5.8" 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

23V (6S LiPo)

MP 17*5.8"

33%

658

2.5

58.6

2875

11.2

0.14

53.0°C

35%

737

2.9

67.0

3026

11.0

0.15

37%

825

3.3

76.5

3185

10.8

0.17

39%

919

3.8

87.1

3347

10.6

0.19

42%

1067

4.5

104.5

3587

10.2

0.22

45%

1220

5.4

123.8

3821

9.9

0.25

48%

1375

6.3

144.7

4046

9.5

0.28

51%

1533

7.2

167.2

4263

9.2

0.31

54%

1693

8.3

191.4

4472

8.8

0.34

57%

1856

9.4

217.6

4678

8.5

0.37

60%

2024

10.7

245.8

4881

8.2

0.40

63%

2199

12.0

276.6

5084

8.0

0.44

66%

2383

13.5

310.2

5290

7.7

0.47

69%

2576

15.0

347.0

5497

7.4

0.51

72%

2781

16.8

5707

2321

7.2

0.55

75%

2996

18.7

430.5

5915

7.0

0.59

78%

3222

20.7

477.0

6120

6.8

0.63

81%

3454

22.8

526.1

6317

6.6

0.68

84%

3688

25.0

577.1

6504

6.4

0.72

87%

3918

27.3

628.7

6677

6.2

0.77

90%

4134

29.5

679.5

6837

6.1

0.81

100%

4572

34.4

792.7

7176

5.8

0.89

以上数据为好盈实验室于室温 25°C、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟数据,仅供参考。
M 5208 380KV+MP 18*6.1" 负载性能参数
M 5208 380KV+MP 18*6.1" 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

23V (6S LiPo)

MP 18*6.1"

33%

838

3.1

71.1

2764

11.8

0.19

68°C

35%

944

3.6

82.6

2927

11.4

0.21

37%

1051

4.1

95.1

3085

11.1

0.23

39%

1160

4.7

108.7

3238

10.7

0.26

42%

1327

5.7

130.9

3458

10.1

0.29

45%

1499

6.7

155.3

3668

9.7

0.33

48%

1675

7.9

181.8

3871

9.2

0.37

51%

1858

9.1

210.5

4067

8.8

0.41

54%

2048

10.5

241.5

4260

8.5

0.45

57%

2245

11.9

275.1

4449

8.2

0.49

60%

2450

13.5

311.5

4638

7.9

0.54

63%

2663

15.2

351.1

4825

7.6

0.58

66%

2884

17.1

394.2

5013

7.3

0.63

69%

3113

19.1

441.0

5201

7.1

0.68

72%

3348

21.3

491.8

5389

6.8

0.73

75%

3588

23.7

546.7

5577

6.6

0.78

78%

3830

26.2

605.3

5762

6.3

0.83

81%

4072

28.9

666.7

5942

6.1

0.89

84%

4308

31.7

729.7

6112

5.9

0.94

87%

4535

34.4

792.2

6270

5.7

0.99

90%

4746

37.0

851.6

6411

5.6

1.04

100%

5225

42.8

986.0

6700

5.3

1.14

以上数据为好盈实验室于室温 25°C、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟数据,仅供参考。
M 5208 UL 340KV+MP18*6.1" 负载性能参数
M 5208 UL 340KV+MP18*6.1" 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

23V (6S LiPo)

MP18*6.1"

33%

705

2.5

57.5

2523

12.3

0.16

58°C

35%

794

2.9

67.1

2673

11.8

0.18

37%

889

3.4

77.8

2823

11.4

0.20

39%

987

3.9

89.4

2972

11.0

0.22

42%

1140

4.7

108.3

3188

10.5

0.26

45%

1296

5.6

128.9

3394

10.1

0.29

48%

1455

6.6

151.2

3590

9.6

0.33

51%

1615

7.6

175.1

3776

9.2

0.36

54%

1777

8.7

200.6

3955

8.9

0.40

57%

1943

9.9

228.1

4129

8.5

0.44

60%

2113

11.2

257.6

4300

8.2

0.48

63%

2289

12.6

289.6

4470

7.9

0.51

66%

2472

14.1

324.4

4640

7.6

0.56

69%

2663

15.7

362.2

4812

7.4

0.60

72%

2864

17.5

403.2

4985

7.1

0.64

75%

3072

19.4

447.6

5158

6.9

0.69

78%

3286

21.5

495.0

5331

6.6

0.74

81%

3504

23.7

545.2

5502

6.4

0.79

84%

3721

25.9

597.3

5667

6.2

0.83

87%

3931

28.2

650.1

5823

6.0

0.88

90%

4125

30.4

701.4

5968

5.9

0.93

100%

4497

35.1

808.6

6250

5.6

1.01

以上数据为好盈实验室于室温 25°C、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟数据,仅供参考。
M 5208 UL 340KV+MP19*5.7" 负载性能参数
M 5208 UL 340KV+MP19*5.7" 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

23V (6S LiPo)

MP19*5.7"

33%

699

2.5

56.6

2538

12.4

0.16

57°C

35%

797

2.9

66.0

2690

12.1

0.18

37%

897

3.3

76.5

2841

11.7

0.20

39%

998

3.8

87.9

2988

11.4

0.22

42%

1153

4.6

106.5

3203

10.8

0.25

45%

1309

5.5

126.7

3408

10.3

0.29

48%

1466

6.4

148.4

3604

9.9

0.32

51%

1627

7.4

171.5

3792

9.5

0.36

54%

1790

8.5

196.2

3973

9.1

0.39

57%

1958

9.7

222.7

4148

8.8

0.43

60%

2131

10.9

251.2

4321

8.5

0.46

63%

2311

12.2

282.1

4491

8.2

0.50

66%

2499

13.7

315.8

4662

7.9

0.54

69%

2695

15.3

352.6

4834

7.6

0.58

72%

2900

17.0

392.8

5008

7.4

0.63

75%

3112

18.9

436.6

5185

7.1

0.67

78%

3329

21.0

483.8

5363

6.9

0.72

81%

3550

23.1

533.8

5541

6.6

0.77

84%

3769

25.4

585.6

5714

6.4

0.81

87%

3981

27.6

637.5

5876

6.2

0.86

90%

4179

29.8

687.0

6018

6.1

0.90

100%

4598

34.4

792.8

6272

5.8

0.99

以上数据为好盈实验室于室温 25°C、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟数据,仅供参考。
M 5208 UL 380KV+MP17*5.8" 负载性能参数
M 5208 UL 380KV+MP17*5.8" 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

23V(6S LiPo)

MP17*5.8"

33%

673

2.6

59.8

2862

11.3

0.13

56°C

35%

757

3.0

68.3

3017

11.1

0.15

37%

847

3.4

78.1

3177

10.9

0.17

39%

942

3.9

89.0

3340

10.6

0.19

42%

1090

4.7

107.5

3581

10.1

0.22

45%

1241

5.5

127.8

3816

9.7

0.25

48%

1395

6.5

149.8

4041

9.3

0.28

51%

1551

7.5

173.3

4258

9.0

0.31

54%

1710

8.6

198.3

4467

8.6

0.34

57%

1873

9.8

224.9

4672

8.3

0.37

60%

2041

11.0

253.5

4874

8.0

0.41

63%

2216

12.3

284.5

5075

7.8

0.44

66%

2401

13.8

318.4

5278

7.5

0.48

69%

2597

15.4

355.5

5482

7.3

0.52

72%

2804

17.2

396.2

5687

7.1

0.56

75%

3021

19.1

440.8

5893

6.9

0.60

78%

3247

21.2

489.2

6098

6.6

0.65

81%

3479

23.5

540.8

6297

6.4

0.69

84%

3712

25.8

594.5

6489

6.2

0.74

87%

3937

28.2

648.5

6668

6.1

0.78

90%

4146

30.4

699.8

6830

5.9

0.82

100%

4536

34.7

798.1

7129

5.7

0.90

以上数据为好盈实验室于室温 25°C、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟数据,仅供参考。
M 5208 UL 380KV+MP18*6.1" 负载性能参数
M 5208 UL 380KV+MP18*6.1" 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

23V(6S LiPo)

MP18*6.1"

33%

867

3.3

75.8

2801

11.4

0.19

73°C

35%

978

3.8

88.1

2962

11.1

0.21

37%

1092

4.4

101.7

3120

10.7

0.24

39%

1209

5.0

116.3

3275

10.4

0.26

42%

1387

6.1

140.1

3499

9.9

0.30

45%

1569

7.2

165.9

3714

9.5

0.34

48%

1754

8.4

193.9

3920

9.0

0.38

51%

1941

9.7

223.9

4119

8.7

0.42

54%

2133

11.1

256.1

4313

8.3

0.46

57%

2330

12.6

291.0

4503

8.0

0.51

60%

2533

14.3

328.7

4692

7.7

0.55

63%

2743

16.0

369.8

4881

7.4

0.59

66%

2962

18.0

414.7

5071

7.1

0.64

69%

3189

20.1

463.8

5261

6.9

0.69

72%

3425

22.4

517.3

5453

6.6

0.74

75%

3668

24.9

575.3

5644

6.4

0.80

78%

3917

27.6

637.4

5832

6.1

0.85

81%

4167

30.5

702.8

6013

5.9

0.91

84%

4414

33.4

769.9

6185

5.7

0.96

87%

4653

36.3

836.5

6342

5.6

1.01

90%

4874

39.0

899.7

6480

5.4

1.06

100%

5333

44.8

1032.3

6739

5.2

1.16

以上数据为好盈实验室于室温 25°C、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟数据,仅供参考。
技术支持

用户手册文档

免责声明

本网站的目的只是向您介绍好盈公司的基本情况、产品信息。除非特别说明,否则提供的一切信息均不应当被视为要约或承诺,本网站将不因信息的提供而对您承担任何约束性义务。对于您提出的一切要求,好盈公司均保留决定是否承诺等的完全的权利。

本网站及其内容系为您的便利以“现状”为基础提供,您对本网站的使用的风险将由您独自承担。 好盈公司不保证本网站不会中断或没有错误,且保留随时修订本网站或收回进入本网站的权利。好盈公司对本网站的内容、存在、准确性、可靠性不作任何明示或默示的保证,其中包括但不限于:所有权的保证、非侵权的保证或关于适销性或对某种特定目的或用途的适用性的隐含保证。

对于因使用或无法使用本网站提供的服务而造成的任何直接、间接、附带、特殊或后果性的损失,利润的损失或造成的业务中断,即使好盈公司已被告知可能出现类似的损失,好盈公司亦不承担任何责任。好盈公司对其保证责任的排除和限制在适用法律允许的限度内有效。

好盈公司对于进入、浏览和使用本网站或从本网站下载任何内容(包括但不限于2D模型文件、3D模型文件)而导致病毒或其他破坏性程序对您的电脑系统以及其他任何软件、硬件、IT系统或财产的损害或损失不承担任何责任。

好盈公司对于第三方采用非法手段进入本网站取得有关密码、资料和内容而引起的任何直接及间接损害或损失不承担任何责任。

如果您或您的公司位于美国或者加拿大,那访问好盈官网时,需在线填写本免责声明确认函并成功提交后方能下载您感兴趣的相关资料。您在线填写的链接地址为https://www.hobbywingdirect.com/pages/digital-file-release-form

如果您不同意本免责声明,请不要继续进入本界面。如果您继续进入、浏览和使用本界面即意味着您已阅读、理解并同意接受本声明约束,并遵守所有适用的法律法规。

好盈公司保留随时更正、修改、更新本声明的权利。

确认 >

常见问题

M 5208 HP/UL
M 5208-HP / UL
  • M 5208-HP

    专为微型高效多旋翼无人机设计。

    电机重量 166g
    电机最大拉力 5.4kg
    适用于起飞重量 6.5kg(四旋翼)
    5.4kg为320KV版本
    搭载MP21*6.3"桨叶在23V电压下全油门实验室测得
  • M 5208-UL
    电机重量 154g
    电机最大拉力 5.3kg
    适用于起飞重量 6.5kg(四旋翼)
    5.3kg为380KV版本
    搭载MP18*6.1"桨叶在23V电压下全油门实验室测得
适用多种无人机工作需求
M 5208-HP
转子自带离心风扇,
散热效果显著,
无惧高温酷暑。
M 5208-HP 优质用料,
防护能力强
电机支架及底盖采用半封闭结构,带防尘栅格,
无论电机正置安装还是倒置安装,
都具有较好的防尘防沙效果
一线品牌低损耗硅钢片冲制而成的高性能铁芯
高韧性硬质合金主轴
高速精密轴承
优异的机壳镀镍电泳处理工艺,
矽钢片采用新型防锈、防腐蚀处理工艺,
电机通过NSS48验证。
  •
  •
M 5208-UL 优质用料,
防护能力强
高韧性硬质合金主轴,强度高,耐腐蚀
转子机壳使用20#无缝钢管镀镍电泳工艺设计。
具备优良的导磁能力和抗腐蚀能力。
200℃耐高温漆包线。
高强度航空铝CNC精密加工定子座,更轻、更硬
高速精密轴承,摩擦转矩低、功率损耗小、耐冲击,
瞬间高转速时径向支撑强、寿命长。
  •
  •
多重防护,
飞行更安全
电机采用了
电机轴端卡簧+压环+螺钉互锁结构,
确保转子安全不脱落。

轴与支架之间结合使用了滚花设计
有效防止轴孔间产生虚位或松动。
寿命有保障,
飞行更安全
主轴采用滚花设计
保障安装强度,避免松脱。
卡簧+压环+螺钉的轴端互锁结构设计
保证转子安全不脱落。
  • M-5208-HP
  • M-5208-UL
推荐搭配
  • 旋翼电机
  • M 5208-HP
  • 旋翼桨叶
  • MP20*6.0"/MP21*6.3"
  • 搭配电调
  • XRotor Pro-H60A-6S
  • 电池电压
  • 6S LiPo
  • 单轴应用拉力区间
  • 1.4~1.6kg
  • 四轴最大起飞重量
  • 5.6~6.4kg
  • 旋翼电机
  • M 5208-UL
  • 旋翼桨叶
  • MP19*5.7"/MP18*6.1"
  • 搭配电调
  • XRotor Pro-H60A-6S
  • 电池电压
  • 6S LiPo
  • 单轴应用拉力区间
  • 1.4~1.9kg
  • 四轴最大起飞重量
  • 5.6~7.6kg
M 5208 HP 工程图
M 5208 UL 工程图
产品型号
M 5208 320KV HP M 5208 380KV HP M 5208 340KV UL M 5208 380KV UL
基本参数
电机尺寸 Φ58*29.8mm Φ58*29.8mm Φ58*H29.7mm Φ58*H29.7mm
定子尺寸 Φ51.7mm Φ51.7mm Φ51.7mm Φ51.7mm
定子工艺 高品质矽钢片,防锈处理,耐180℃高温涂覆 高品质矽钢片,防锈处理,耐180℃高温涂覆 高品质矽钢片,防锈处理,耐180℃高温涂覆 高品质矽钢片,防锈处理,耐180℃高温涂覆
漆包线等级 220℃ 220℃ 220℃ 220℃
磁铁等级 180℃ 180℃ 180℃ 180℃
线圈绝缘测试 500V交流耐压测试 500V交流耐压测试 500V交流耐压测试 500V交流耐压测试
防尘防水等级 IP45 IP45 IPX5 IPX5
槽极数 24槽28极 24槽28极 24槽28极 24槽28极
电机整体动平衡标准 ≤8mg ≤8mg ≤8mg ≤8mg
轴承型号 高品质防水轴承 高品质防水轴承 高品质防水轴承 高品质防水轴承
出轴轴径 Φ4mm Φ4mm Φ4mm Φ4mm
桨叶安装孔尺寸 4×M3@D12mm,4×M3@D18mm 4×M3@D12mm,4×M3@D18mm 4×M3@D12mm,4×M3@D18mm 4×M3@D12mm,4×M3@D18mm
电机安装孔尺寸 4×M3@D25mm 4×M3@D25mm 4×M3@D25mm 4×M3@D25mm
技术参数
KV值 320 380 340 380
额定电压 6S LiPo 6S LiPo 6S LiPo 6S LiPo
空载电流 1.5A 1.8A 1.5A 2.0A
最大电流 55A 45A 36A 45A
最大功率 964W 986W 793W 1032W
最大拉力 5.4kg 5.2kg 4.6kg 5.3kg
相间内阻 55.8mΩ 43.4mΩ 50.3mΩ 40.5mΩ
出线规格 16AWG 16AWG 漆包线直出 漆包线直出
出线长度 80mm 80mm 80mm 80mm
电机重量(含线) 166g 165.5g 153.8g 156.5g
应用搭配推荐
旋翼电机 M 5208 320KV HP M 5208 380KV HP M 5208 340KV UL M 5208 380KV UL
旋翼桨叶 MP20*6.0"/MP21*6.3"/MP 17*5.8"/MP 18*6.1" MP20*6.0"/MP21*6.3"/MP 17*5.8"/MP 18*6.1" MP19*5.7"/MP18*6.1"/MP 17*5.8" MP19*5.7"/MP18*6.1"/MP 17*5.8"
搭配电调 XRotor Pro-H60A-6S XRotor Pro-H60A-6S XRotor Pro-H60A-6S XRotor Pro-H60A-6S
电池电压 6S LiPo 6S LiPo 6S LiPo 6S LiPo
单轴应用拉力区间(kg) 1.4~1.6kg 1.4~1.6kg 1.4~1.9kg 1.4~1.9kg
四轴最大起飞重量(kg) 5.6~6.4kg 5.6~6.4kg 5.6~7.6kg 5.6~7.6kg
M 5208 HP 320KV+MP20*6.0" 负载性能参数
M 5208 HP 320KV+MP20*6.0" 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

23V (6S LiPo)

MP20*6.0"

33%

765

2.6

59.1

2349

12.9

0.18

60°C

35%

857

2.9

67.6

2483

12.7

0.19

37%

960

3.4

77.9

2624

12.3

0.22

39%

1070

3.9

89.7

2766

11.9

0.24

42%

1243

4.8

109.9

2976

11.3

0.28

45%

1422

5.7

132.4

3176

10.7

0.32

48%

1602

6.8

156.6

3365

10.2

0.36

51%

1782

7.9

182.2

3542

9.8

0.40

54%

1961

9.1

208.9

3710

9.4

0.44

57%

2140

10.3

236.8

3871

9.0

0.48

60%

2321

11.6

266.2

4028

8.7

0.52

63%

2505

12.9

297.5

4183

8.4

0.56

66%

2696

14.4

331.1

4338

8.1

0.60

69%

2894

16.0

367.7

4495

7.9

0.64

72%

3101

17.7

407.7

4654

7.6

0.69

75%

3318

19.6

451.6

4814

7.3

0.74

78%

3543

21.7

499.3

4974

7.1

0.79

81%

3775

23.9

550.7

5131

6.9

0.84

84%

4008

26.3

604.5

5280

6.6

0.90

87%

4236

28.6

658.8

5417

6.4

0.95

90%

4450

30.9

710.8

5537

6.3

0.99

100%

4869

35.3

813.3

5754

6.0

1.08

以上数据为好盈实验室于室温 25°C、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟数据,仅供参考。
M 5208 HP 320KV+MP21*6.3" 负载性能参数
M 5208 HP 320KV+MP21*6.3" 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

23V (6S LiPo)

MP21*6.3"

33%

923

3.0

70.2

2299

13.1

0.22

82°C

35%

1042

3.5

81.3

2433

12.8

0.25

37%

1164

4.1

94.1

2567

12.4

0.28

39%

1287

4.7

108.4

2700

11.9

0.30

42%

1475

5.7

132.3

2895

11.1

0.35

45%

1666

6.9

158.8

3083

10.5

0.40

48%

1861

8.1

187.4

3263

9.9

0.44

51%

2061

9.5

217.8

3434

9.5

0.49

54%

2265

10.9

250.1

3597

9.1

0.54

57%

2473

12.3

284.3

3752

8.7

0.58

60%

2688

13.9

320.5

3901

8.4

0.63

63%

2907

15.6

359.1

4045

8.1

0.68

66%

3133

17.4

400.5

4186

7.8

0.73

69%

3363

19.3

445.0

4325

7.6

0.79

72%

3598

21.4

493.1

4466

7.3

0.84

75%

3835

23.7

544.9

4609

7.0

0.89

78%

4073

26.1

600.2

4753

6.8

0.95

81%

4308

28.6

658.6

4897

6.5

1.01

84%

4537

31.2

718.7

5037

6.3

1.06

87%

4756

33.8

778.7

5166

6.1

1.12

90%

4957

36.3

836.0

5278

5.9

1.17

100%

5399

41.9

964.6

5471

5.6

1.27

以上数据为好盈实验室于室温 25°C、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟数据,仅供参考。
M 5208 HP 380KV+MP 17*5.8" 负载性能参数
M 5208 HP 380KV+MP 17*5.8" 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

23V (6S LiPo)

MP 17*5.8"

33%

658

2.5

58.6

2875

11.2

0.14

53.0°C

35%

737

2.9

67.0

3026

11.0

0.15

37%

825

3.3

76.5

3185

10.8

0.17

39%

919

3.8

87.1

3347

10.6

0.19

42%

1067

4.5

104.5

3587

10.2

0.22

45%

1220

5.4

123.8

3821

9.9

0.25

48%

1375

6.3

144.7

4046

9.5

0.28

51%

1533

7.2

167.2

4263

9.2

0.31

54%

1693

8.3

191.4

4472

8.8

0.34

57%

1856

9.4

217.6

4678

8.5

0.37

60%

2024

10.7

245.8

4881

8.2

0.40

63%

2199

12.0

276.6

5084

8.0

0.44

66%

2383

13.5

310.2

5290

7.7

0.47

69%

2576

15.0

347.0

5497

7.4

0.51

72%

2781

16.8

5707

2321

7.2

0.55

75%

2996

18.7

430.5

5915

7.0

0.59

78%

3222

20.7

477.0

6120

6.8

0.63

81%

3454

22.8

526.1

6317

6.6

0.68

84%

3688

25.0

577.1

6504

6.4

0.72

87%

3918

27.3

628.7

6677

6.2

0.77

90%

4134

29.5

679.5

6837

6.1

0.81

100%

4572

34.4

792.7

7176

5.8

0.89

以上数据为好盈实验室于室温 25°C、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟数据,仅供参考。
M 5208 380KV+MP 18*6.1" 负载性能参数
M 5208 380KV+MP 18*6.1" 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

23V (6S LiPo)

MP 18*6.1"

33%

838

3.1

71.1

2764

11.8

0.19

68°C

35%

944

3.6

82.6

2927

11.4

0.21

37%

1051

4.1

95.1

3085

11.1

0.23

39%

1160

4.7

108.7

3238

10.7

0.26

42%

1327

5.7

130.9

3458

10.1

0.29

45%

1499

6.7

155.3

3668

9.7

0.33

48%

1675

7.9

181.8

3871

9.2

0.37

51%

1858

9.1

210.5

4067

8.8

0.41

54%

2048

10.5

241.5

4260

8.5

0.45

57%

2245

11.9

275.1

4449

8.2

0.49

60%

2450

13.5

311.5

4638

7.9

0.54

63%

2663

15.2

351.1

4825

7.6

0.58

66%

2884

17.1

394.2

5013

7.3

0.63

69%

3113

19.1

441.0

5201

7.1

0.68

72%

3348

21.3

491.8

5389

6.8

0.73

75%

3588

23.7

546.7

5577

6.6

0.78

78%

3830

26.2

605.3

5762

6.3

0.83

81%

4072

28.9

666.7

5942

6.1

0.89

84%

4308

31.7

729.7

6112

5.9

0.94

87%

4535

34.4

792.2

6270

5.7

0.99

90%

4746

37.0

851.6

6411

5.6

1.04

100%

5225

42.8

986.0

6700

5.3

1.14

以上数据为好盈实验室于室温 25°C、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟数据,仅供参考。
M 5208 UL 340KV+MP18*6.1" 负载性能参数
M 5208 UL 340KV+MP18*6.1" 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

23V (6S LiPo)

MP18*6.1"

33%

705

2.5

57.5

2523

12.3

0.16

58°C

35%

794

2.9

67.1

2673

11.8

0.18

37%

889

3.4

77.8

2823

11.4

0.20

39%

987

3.9

89.4

2972

11.0

0.22

42%

1140

4.7

108.3

3188

10.5

0.26

45%

1296

5.6

128.9

3394

10.1

0.29

48%

1455

6.6

151.2

3590

9.6

0.33

51%

1615

7.6

175.1

3776

9.2

0.36

54%

1777

8.7

200.6

3955

8.9

0.40

57%

1943

9.9

228.1

4129

8.5

0.44

60%

2113

11.2

257.6

4300

8.2

0.48

63%

2289

12.6

289.6

4470

7.9

0.51

66%

2472

14.1

324.4

4640

7.6

0.56

69%

2663

15.7

362.2

4812

7.4

0.60

72%

2864

17.5

403.2

4985

7.1

0.64

75%

3072

19.4

447.6

5158

6.9

0.69

78%

3286

21.5

495.0

5331

6.6

0.74

81%

3504

23.7

545.2

5502

6.4

0.79

84%

3721

25.9

597.3

5667

6.2

0.83

87%

3931

28.2

650.1

5823

6.0

0.88

90%

4125

30.4

701.4

5968

5.9

0.93

100%

4497

35.1

808.6

6250

5.6

1.01

以上数据为好盈实验室于室温 25°C、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟数据,仅供参考。
M 5208 UL 340KV+MP19*5.7" 负载性能参数
M 5208 UL 340KV+MP19*5.7" 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

23V (6S LiPo)

MP19*5.7"

33%

699

2.5

56.6

2538

12.4

0.16

57°C

35%

797

2.9

66.0

2690

12.1

0.18

37%

897

3.3

76.5

2841

11.7

0.20

39%

998

3.8

87.9

2988

11.4

0.22

42%

1153

4.6

106.5

3203

10.8

0.25

45%

1309

5.5

126.7

3408

10.3

0.29

48%

1466

6.4

148.4

3604

9.9

0.32

51%

1627

7.4

171.5

3792

9.5

0.36

54%

1790

8.5

196.2

3973

9.1

0.39

57%

1958

9.7

222.7

4148

8.8

0.43

60%

2131

10.9

251.2

4321

8.5

0.46

63%

2311

12.2

282.1

4491

8.2

0.50

66%

2499

13.7

315.8

4662

7.9

0.54

69%

2695

15.3

352.6

4834

7.6

0.58

72%

2900

17.0

392.8

5008

7.4

0.63

75%

3112

18.9

436.6

5185

7.1

0.67

78%

3329

21.0

483.8

5363

6.9

0.72

81%

3550

23.1

533.8

5541

6.6

0.77

84%

3769

25.4

585.6

5714

6.4

0.81

87%

3981

27.6

637.5

5876

6.2

0.86

90%

4179

29.8

687.0

6018

6.1

0.90

100%

4598

34.4

792.8

6272

5.8

0.99

以上数据为好盈实验室于室温 25°C、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟数据,仅供参考。
M 5208 UL 380KV+MP17*5.8" 负载性能参数
M 5208 UL 380KV+MP17*5.8" 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

23V(6S LiPo)

MP17*5.8"

33%

673

2.6

59.8

2862

11.3

0.13

56°C

35%

757

3.0

68.3

3017

11.1

0.15

37%

847

3.4

78.1

3177

10.9

0.17

39%

942

3.9

89.0

3340

10.6

0.19

42%

1090

4.7

107.5

3581

10.1

0.22

45%

1241

5.5

127.8

3816

9.7

0.25

48%

1395

6.5

149.8

4041

9.3

0.28

51%

1551

7.5

173.3

4258

9.0

0.31

54%

1710

8.6

198.3

4467

8.6

0.34

57%

1873

9.8

224.9

4672

8.3

0.37

60%

2041

11.0

253.5

4874

8.0

0.41

63%

2216

12.3

284.5

5075

7.8

0.44

66%

2401

13.8

318.4

5278

7.5

0.48

69%

2597

15.4

355.5

5482

7.3

0.52

72%

2804

17.2

396.2

5687

7.1

0.56

75%

3021

19.1

440.8

5893

6.9

0.60

78%

3247

21.2

489.2

6098

6.6

0.65

81%

3479

23.5

540.8

6297

6.4

0.69

84%

3712

25.8

594.5

6489

6.2

0.74

87%

3937

28.2

648.5

6668

6.1

0.78

90%

4146

30.4

699.8

6830

5.9

0.82

100%

4536

34.7

798.1

7129

5.7

0.90

以上数据为好盈实验室于室温 25°C、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟数据,仅供参考。
M 5208 UL 380KV+MP18*6.1" 负载性能参数
M 5208 UL 380KV+MP18*6.1" 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

23V(6S LiPo)

MP18*6.1"

33%

867

3.3

75.8

2801

11.4

0.19

73°C

35%

978

3.8

88.1

2962

11.1

0.21

37%

1092

4.4

101.7

3120

10.7

0.24

39%

1209

5.0

116.3

3275

10.4

0.26

42%

1387

6.1

140.1

3499

9.9

0.30

45%

1569

7.2

165.9

3714

9.5

0.34

48%

1754

8.4

193.9

3920

9.0

0.38

51%

1941

9.7

223.9

4119

8.7

0.42

54%

2133

11.1

256.1

4313

8.3

0.46

57%

2330

12.6

291.0

4503

8.0

0.51

60%

2533

14.3

328.7

4692

7.7

0.55

63%

2743

16.0

369.8

4881

7.4

0.59

66%

2962

18.0

414.7

5071

7.1

0.64

69%

3189

20.1

463.8

5261

6.9

0.69

72%

3425

22.4

517.3

5453

6.6

0.74

75%

3668

24.9

575.3

5644

6.4

0.80

78%

3917

27.6

637.4

5832

6.1

0.85

81%

4167

30.5

702.8

6013

5.9

0.91

84%

4414

33.4

769.9

6185

5.7

0.96

87%

4653

36.3

836.5

6342

5.6

1.01

90%

4874

39.0

899.7

6480

5.4

1.06

100%

5333

44.8

1032.3

6739

5.2

1.16

以上数据为好盈实验室于室温 25°C、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟数据,仅供参考。
技术支持

用户手册文档

免责声明

本网站的目的只是向您介绍好盈公司的基本情况、产品信息。除非特别说明,否则提供的一切信息均不应当被视为要约或承诺,本网站将不因信息的提供而对您承担任何约束性义务。对于您提出的一切要求,好盈公司均保留决定是否承诺等的完全的权利。

本网站及其内容系为您的便利以“现状”为基础提供,您对本网站的使用的风险将由您独自承担。 好盈公司不保证本网站不会中断或没有错误,且保留随时修订本网站或收回进入本网站的权利。好盈公司对本网站的内容、存在、准确性、可靠性不作任何明示或默示的保证,其中包括但不限于:所有权的保证、非侵权的保证或关于适销性或对某种特定目的或用途的适用性的隐含保证。

对于因使用或无法使用本网站提供的服务而造成的任何直接、间接、附带、特殊或后果性的损失,利润的损失或造成的业务中断,即使好盈公司已被告知可能出现类似的损失,好盈公司亦不承担任何责任。好盈公司对其保证责任的排除和限制在适用法律允许的限度内有效。

好盈公司对于进入、浏览和使用本网站或从本网站下载任何内容(包括但不限于2D模型文件、3D模型文件)而导致病毒或其他破坏性程序对您的电脑系统以及其他任何软件、硬件、IT系统或财产的损害或损失不承担任何责任。

好盈公司对于第三方采用非法手段进入本网站取得有关密码、资料和内容而引起的任何直接及间接损害或损失不承担任何责任。

如果您或您的公司位于美国或者加拿大,那访问好盈官网时,需在线填写本免责声明确认函并成功提交后方能下载您感兴趣的相关资料。您在线填写的链接地址为https://www.hobbywingdirect.com/pages/digital-file-release-form

如果您不同意本免责声明,请不要继续进入本界面。如果您继续进入、浏览和使用本界面即意味着您已阅读、理解并同意接受本声明约束,并遵守所有适用的法律法规。

好盈公司保留随时更正、修改、更新本声明的权利。

确认 >

常见问题
