27
适配4轴

KG
20L机型

力量与效率双重突破

全新X9-Plus，使用载荷最高达13kg/轴，搭配36英寸复合材料航空折叠桨叶最大拉力26.5kg
推荐使用11-13kg单轴载荷，在11-12kg区间具备更优秀的效率。
电机采用好盈9系大载荷框体平台，定点对13kg单轴载重进行电磁设计与体系优化
搭配FOC电调贴合植保应用的阶段强化算法，性能与效率并驾齐驱。

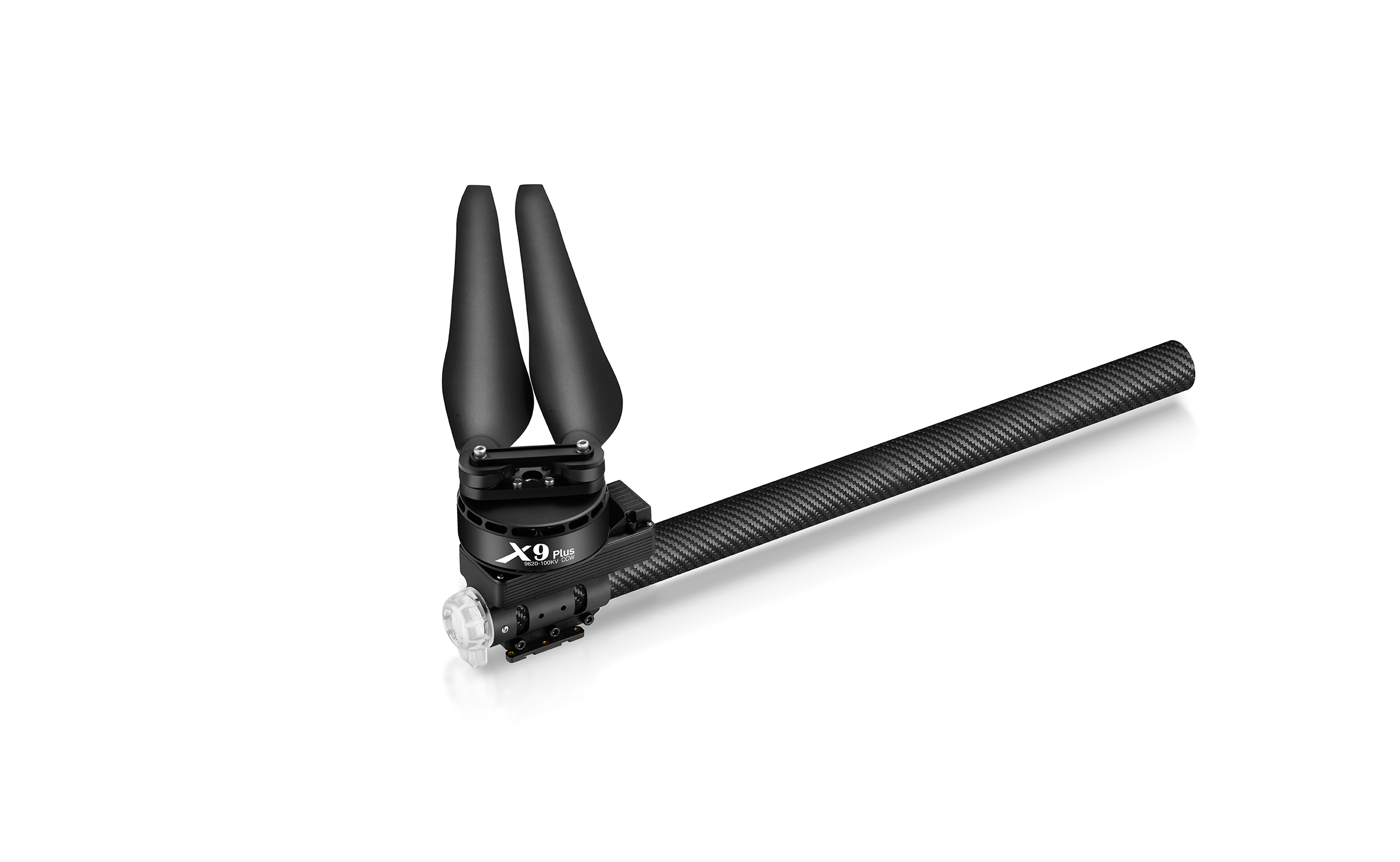

管上一体结构

X9-Plus立体式阶段设计
集成电机、电调、电机座为一体
沿袭结构轻量化安装和使用便捷等特性
可匹配40mm直径圆形碳纤管。

40mm
直径圆形碳纤管

IPX6防护

电调全灌封保护，适用全球广大范围的不同作业环境和气候

防腐防锈性

为应对植保行业的不同区域，更加恶劣的使用环境
X9-Plus动力系统电机防腐防锈性能提升

航灯语言

增加动力故障时航灯闪烁显示，提醒用户出现具体的故障状态
及时发现和确认问题，最终及时排除故障安全飞行

多重保护功能

X9-Plus动力系统具备上电自检、上电电压异常保护、电流保护
堵转保护等一系保护功能，并可实时向飞控输出运行状态数据。

数据包括：输入油门量、响应油门量、电机转速、母线电压、母线
电流、相线电流、电容温度和MOS管温度等，令飞控实时掌握
电调电机运行工况，提升无人机飞行性能和效率，提高系统可靠性。

注：使用Hobbywing Data Link数据采集存储器 (注：需另外购买)
可同时采集8路动力系统的实时运行数据，并通过总线接口传递到
飞控形成闭环控制系统。

支持系统升级

使用Hobbywing DataLink 软件
及DataLink 数据采集存储器(需另外购买)
连接电脑，即可对动力系统进行固件升级
同步产品最新优化功能。

定制化服务: 感谢关注HOBBYWING动力系统！
如需定制方案，请留下您的联系信息及技术需求，
我们将在24小时内与您联系。

感谢您的留言！: 我们的销售团队已经收到您的信息，将尽快与您取得联系。

XRotor X9 PLUS 工程图

产品名称		XRotor X9 PLUS
基本参数	最大拉力单轴拉力推荐电池使用环境温度动力总成重量防护等级	27kg/轴（54V,海平面） 11-13kg/轴（54V,海平面） 12-14S(LiPo) -20~50℃ 1760g（含桨） IPX6
电机	KV值定子尺寸适用碳管外径轴承	100rpm/V 96*20mm 40mm 进口防水轴承
电调	支持电池 PWM输入信号电平兼容信号频率工作脉宽最大允许电压最大允许电流 BEC 喷头安装螺纹孔	12-14S(LiPo) 3.3V/5V 50-500HZ 1050-1950us(固化，不可校准) 61V 150A（非密闭环境温度≤60℃）无 Φ28.4mm-2*M3
桨叶	直径*螺距	36*19.0

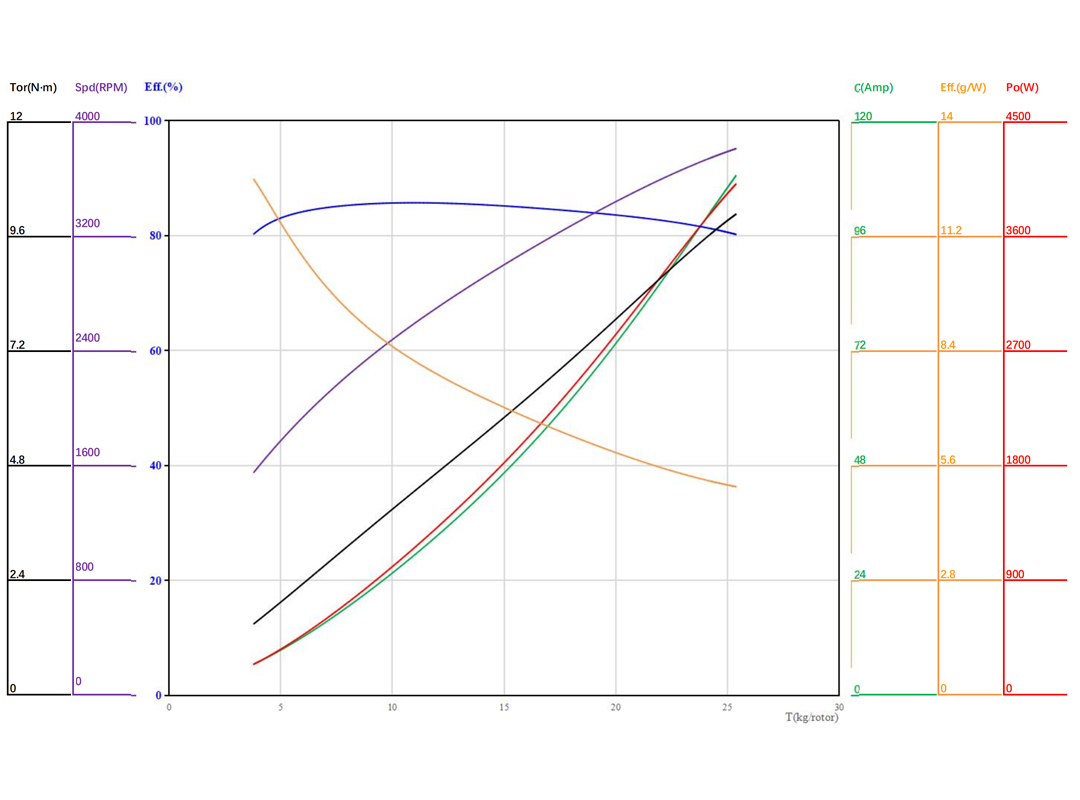

XRotor X9 PLUS 动力套技术参数

工作电压(V)	螺旋桨	油门(%)	拉力(g)	电流(A)	输入功率(W)	转速(RPM)	效率(g/W)	扭矩Torpue(Nm)
46V (12S LIPO)	HW 36*19Inch Foldable Propeller	40%	5360	10.4	478.6	1833	11.2	2.1
		42%	5894	11.9	547.7	1920	10.8	2.3
		44%	6451	13.5	623.2	2006	10.4	2.5
		46%	7024	15.3	704.7	2091	10.0	2.7
		48%	7608	17.2	791.3	2173	9.6	9.6
		50%	8202	19.2	882.5	2253	9.3	3.2
		52%	8806	21.2	978.3	2331	9.0	3.4
		54%	9423	23.4	1079.2	2408	8.7	3.7
		56%	10056	25.8	1186.0	2483	8.5	3.9
		58%	10710	28.2	1299.8	2558	8.2	4.2
		60%	11391	30.9	1421.4	2633	8.0	4.4
		62%	12104	33.7	1553.1	2709	7.8	4.7
		64%	12853	36.8	1696.9	2787	7.6	5.0
		66%	13643	40.3	1853.9	2866	7.4	5.3
		68%	14476	44.0	2026.6	2947	7.1	5.6
		70%	15353	48.1	2216.9	3031	6.9	5.9
		72%	16273	52.7	2426.0	3116	6.7	6.3
		74%	17232	57.7	2655.4	3202	6.5	6.7
		76%	18223	63.1	2905.5	3288	6.3	7.1
		80%	20257	75.1	3456.8	3457	5.9	8.0
		90%	24238	101.0	4651.1	3741	5.2	9.6
		100%	24632	103.6	4771.8	3764	5.2	9.8

以上数据为室温 25°C、海平面高度的环境下 ,变化油门输入调节拉力测得。

XRotor X9 PLUS 动力套技术参数

工作电压(V)	螺旋桨	油门(%)	拉力(g)	电流(A)	输入功率(W)	转速(RPM)	效率(g/W)	扭矩Torpue(Nm)
54V (14SLIPO)	36*19"	40%	6202	11. 12	601.00	1961	10.3	2.4
		42%	6806	12.7	685.5	2053	9.9	2.6
		44%	7435	14.4	778.7	2145	9.5	2.9
		46%	8082	16.3	879.2	2236	9.2	3.1
		48%	8744	18.2	986.1	2325	8.9	3.4
		50%	9420	20.3	1098.9	2411	8.6	3.7
		52%	10111	22.5	1217.6	2495	8.3	3.9
		54%	10820	24.8	1342.9	2578	8.1	4.2
		56%	11550	27.3	1475.5	2659	7.8	4.5
		58%	12307	29.9	1616.8	2739	7.6	4.8
		60%	13095	32.7	1768.7	2820	7.4	5.1
		62%	13919	35.8	1933.4	2901	7.2	5.4
		64%	14784	39.1	2113.2	2983	7.0	5.7
		66%	15694	42.8	2311.1	3067	6.8	6.1
		68%	16650	46.8	2530.1	3153	6.6	6.5
		70%	17653	51.3	2773.2	3241	6.4	6.9
		72%	18700	56.3	3043	3332	6.1	7.3
		74%	19786	61.9	3341	3425	5.9	7.8
		76%	20903	67.9	3667	3520	5.7	8.3
		80%	23180	81.2	4387.1	3703	5.3	9.3
		90%	28025	111.3	6005	3973	4.7	11.3
		100%	27944	110.8	5979.7	3972	4.7	11.3

以上数据为室温 25°C、海平面高度的环境下 ,变化油门输入调节拉力测得。

技术支持

用户手册文档

免责声明

本网站的目的只是向您介绍好盈公司的基本情况、产品信息。除非特别说明，否则提供的一切信息均不应当被视为要约或承诺，本网站将不因信息的提供而对您承担任何约束性义务。对于您提出的一切要求，好盈公司均保留决定是否承诺等的完全的权利。

本网站及其内容系为您的便利以“现状”为基础提供，您对本网站的使用的风险将由您独自承担。好盈公司不保证本网站不会中断或没有错误，且保留随时修订本网站或收回进入本网站的权利。好盈公司对本网站的内容、存在、准确性、可靠性不作任何明示或默示的保证，其中包括但不限于：所有权的保证、非侵权的保证或关于适销性或对某种特定目的或用途的适用性的隐含保证。

对于因使用或无法使用本网站提供的服务而造成的任何直接、间接、附带、特殊或后果性的损失，利润的损失或造成的业务中断，即使好盈公司已被告知可能出现类似的损失，好盈公司亦不承担任何责任。好盈公司对其保证责任的排除和限制在适用法律允许的限度内有效。

好盈公司对于进入、浏览和使用本网站或从本网站下载任何内容（包括但不限于2D模型文件、3D模型文件）而导致病毒或其他破坏性程序对您的电脑系统以及其他任何软件、硬件、IT系统或财产的损害或损失不承担任何责任。

好盈公司对于第三方采用非法手段进入本网站取得有关密码、资料和内容而引起的任何直接及间接损害或损失不承担任何责任。

如果您或您的公司位于美国或者加拿大，那访问好盈官网时，需在线填写本免责声明确认函并成功提交后方能下载您感兴趣的相关资料。您在线填写的链接地址为https://www.hobbywingdirect.com/pages/digital-file-release-form。

如果您不同意本免责声明，请不要继续进入本界面。如果您继续进入、浏览和使用本界面即意味着您已阅读、理解并同意接受本声明约束，并遵守所有适用的法律法规。

好盈公司保留随时更正、修改、更新本声明的权利。

确认 >

X9-PLUS-36190 动力套技术参数

X9-PLUS-40mm管径外形图

X9-PLUS-D40 三维图

软件下载

DATALINKV2

通信方式：串口、CAN、USB
产品电压：6-81V
外观尺寸：57*40*13mm
产品重量：27g
