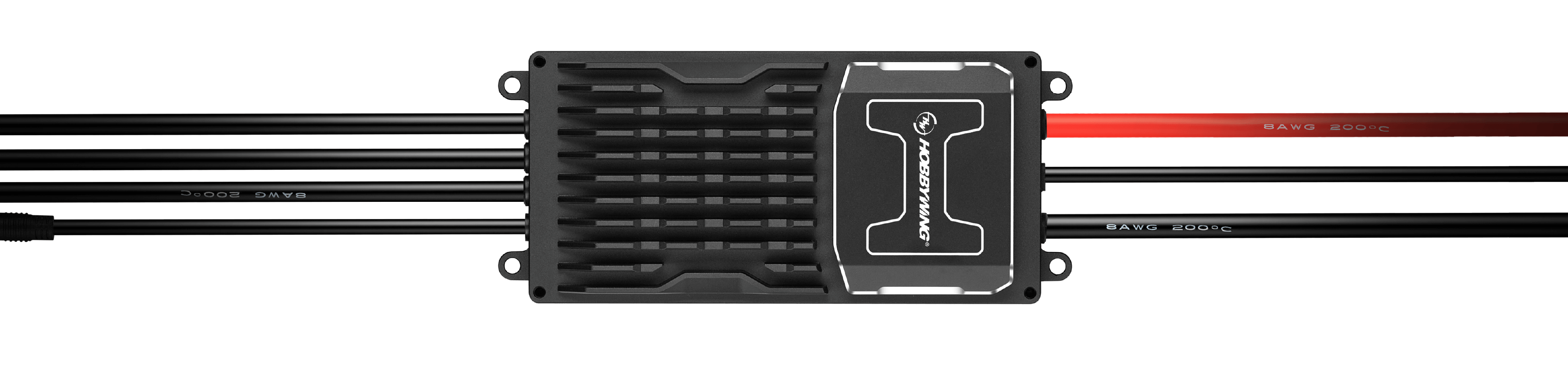

XRotor Pro
H200A 24S BLDC
高压、高功率密度
大载重行业无人机电调
  • 专为大载重旋翼动力、
    中大型垂起固定翼旋翼动力及巡航动力设计,
  • 适配多种高负载、巡航飞行任务,
    满足各种应用场景需求。
可靠的软硬件技术
软件
采用模块化架构,
好盈全新算法加持;

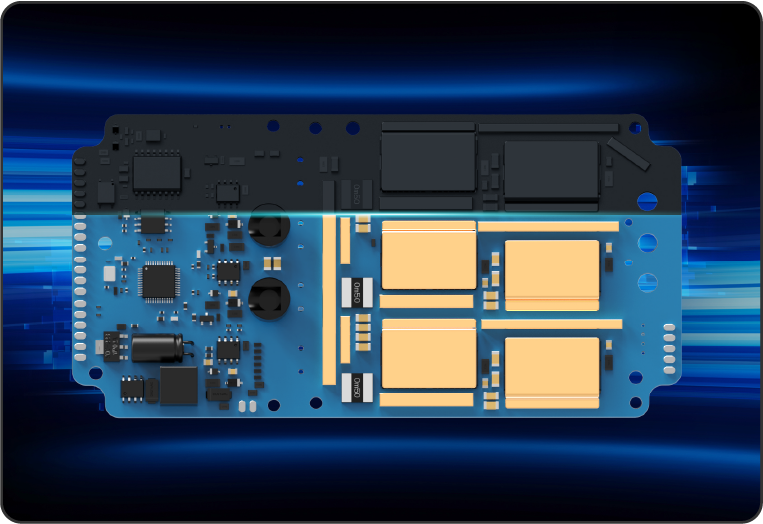

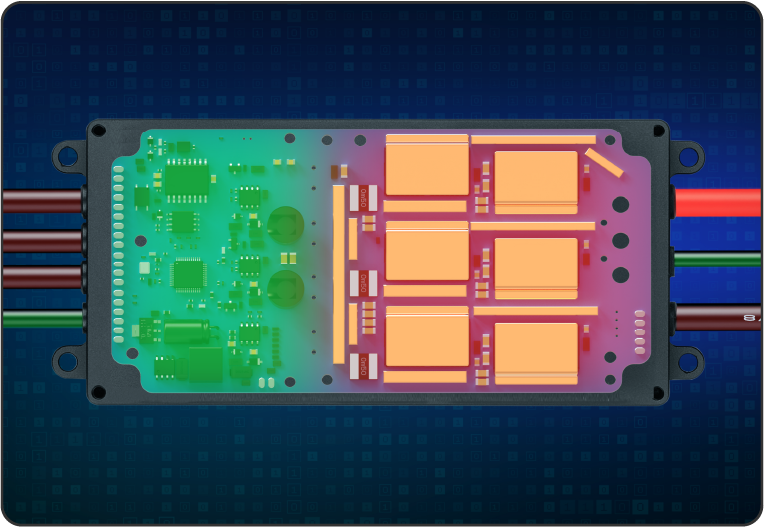

硬件PCBA
采用新型导流工艺,内阻更低,
结合车规级宽温高功率器件,耐流能力更强;
全隔离设计
油门、通讯和功率电路全隔离设计,
抗干扰能力更强,显著提升信号传输质量;
无感方波控制
兼容多型号电机
  • 与电机的兼容性更佳、驱动更稳定;
  • 同时采用智能进角与同步续流技术,升级算法,
  • 进一步提升与高KV电机的兼容性。
驱动效率可达
98%
响应提升
20%
确保在高负载飞行或复杂环境下依然
高效驱动、响应迅捷
高防护等级,
高效散热
高度轻量化,
高功率密度
采用轻量化的纳米镀膜
同时出线孔采用密封胶圈设计,有效提升防水防尘能力,
防护等级可达 IP55(亦可定制IP67 级防护);

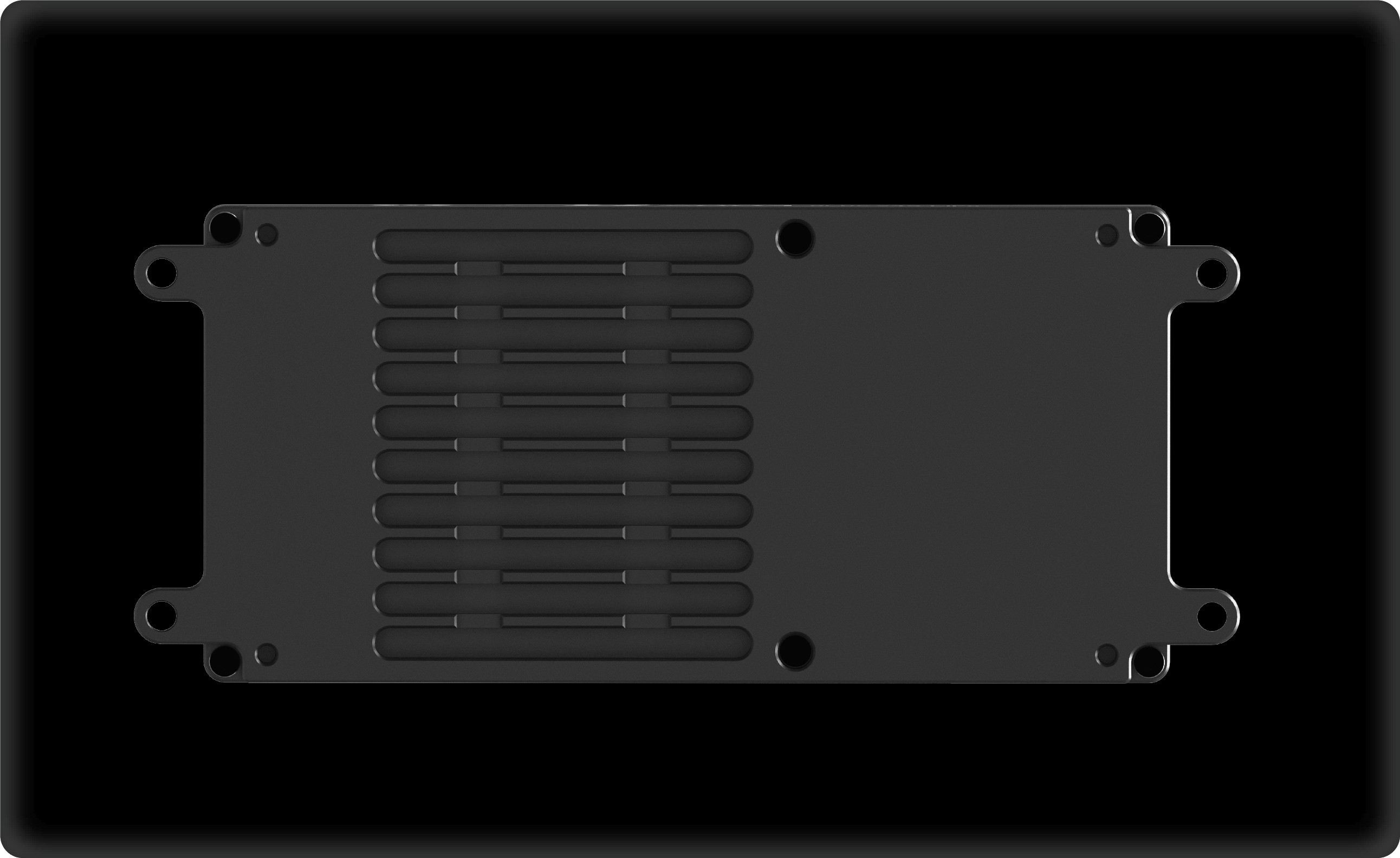

电调壳体采用双面散热设计
面壳与底壳直接贴合功率器件发热区, 便于迅速导出热量;
同时配备大面积散热鳍片,纵横导通,
提升高负载及高温运行下的散热效率,满足长时间运行的需求;

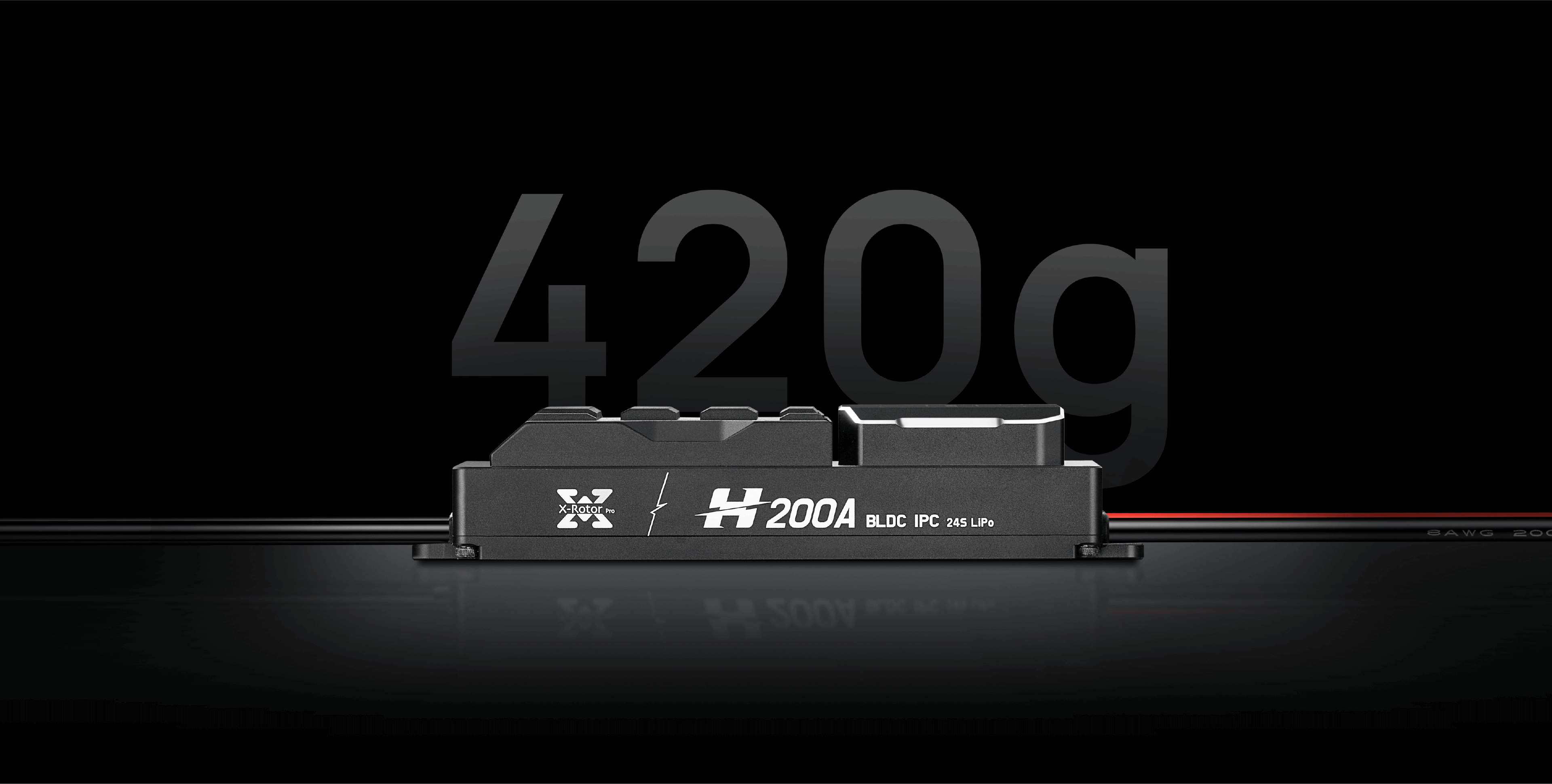

重量仅(不含线)
420g
峰值功率体积比达到业界领先的
72W/cm³+
提供
更小体积
更高的功率输出

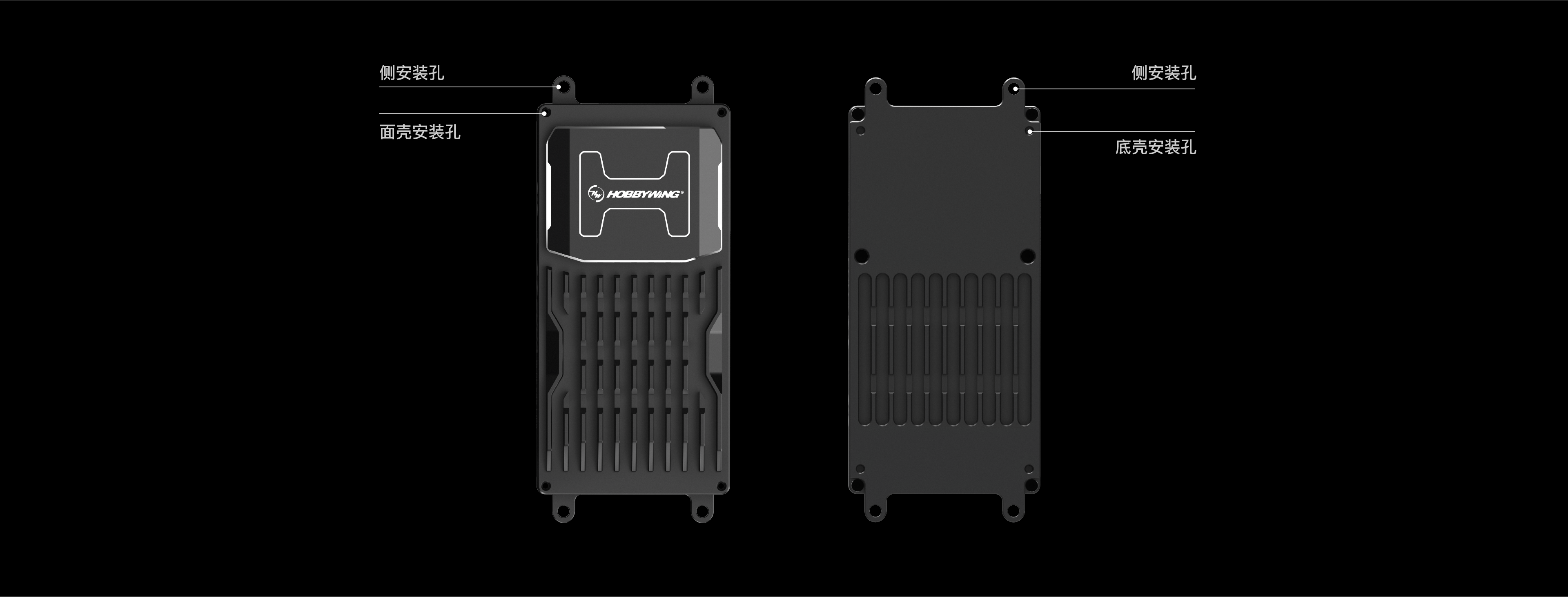

H系列经典结构设计
支持多种安装方式,
包括面壳、底壳、边孔,满足用户不同的安装需求。
高可靠,超耐用

(RS485预留定制) 数字控制

双油门冗余确保异常情况下快速
无缝切换油门信号

模拟控制

智能磁编桨叶控制
  • H200A BLDC IPC版本不挑相线顺序,专为垂起无人机设计 ,
  • 同时满足多旋翼机巢应用 ,兼容不同电机及桨叶。
  • 开放参数设置,根据需求进行定桨最大电流等参数调整 ,
  • 抗风能力强,且能有效防止过热烧电机。
自检+保护
具备上电自检功能,可在起飞前识别故障;
同时,多重智能保护、汇报预警及快速重启机制为飞行过程中的安全提供全面保障,减少损失。

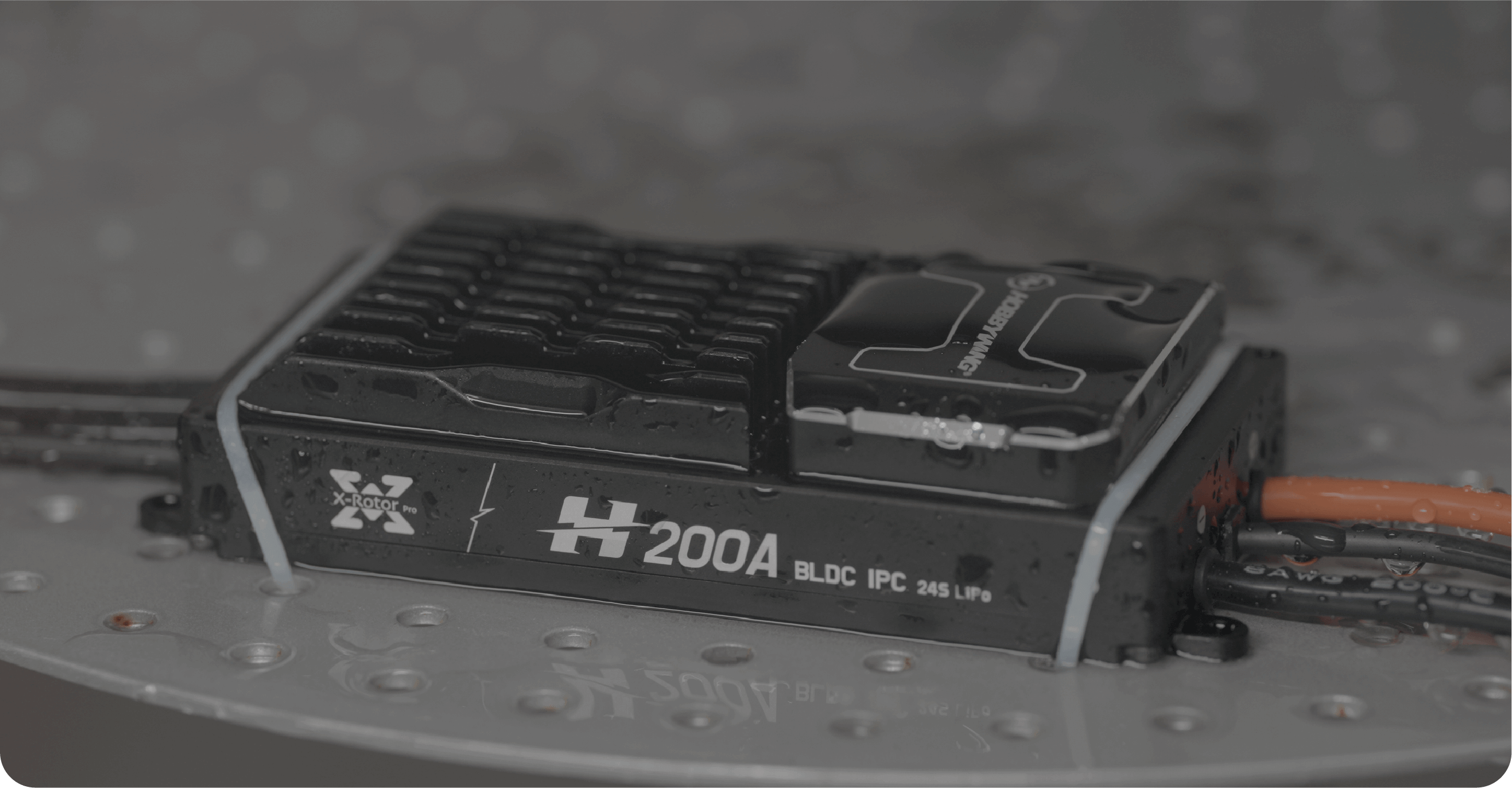

严苛测试流程,抗造更耐用
  • 通过业界严苛测试标准,如驱动兼容性、三综合、高低温等测试
  • 确保电调的耐用性和稳定性,在复杂、极端环境下依然出色。
具体测试项目有
驱动性能
功能性冲击
0~600Hz&10G振动
高低温启停
高低温运行
高低温存储
温度循环
湿度梯度
防尘
防水
热冲击
负载耐久
通过超1000小时疲劳寿命测试

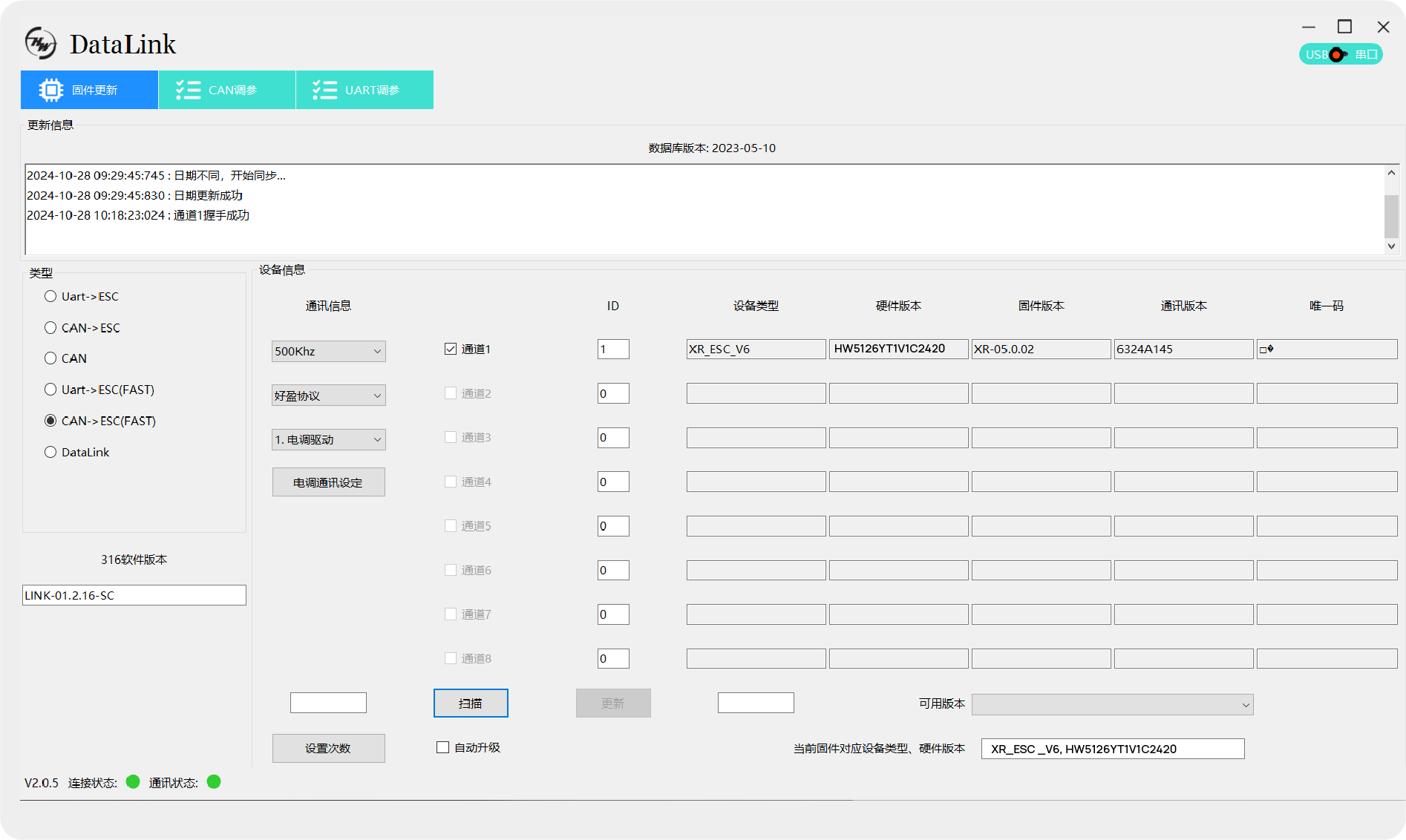

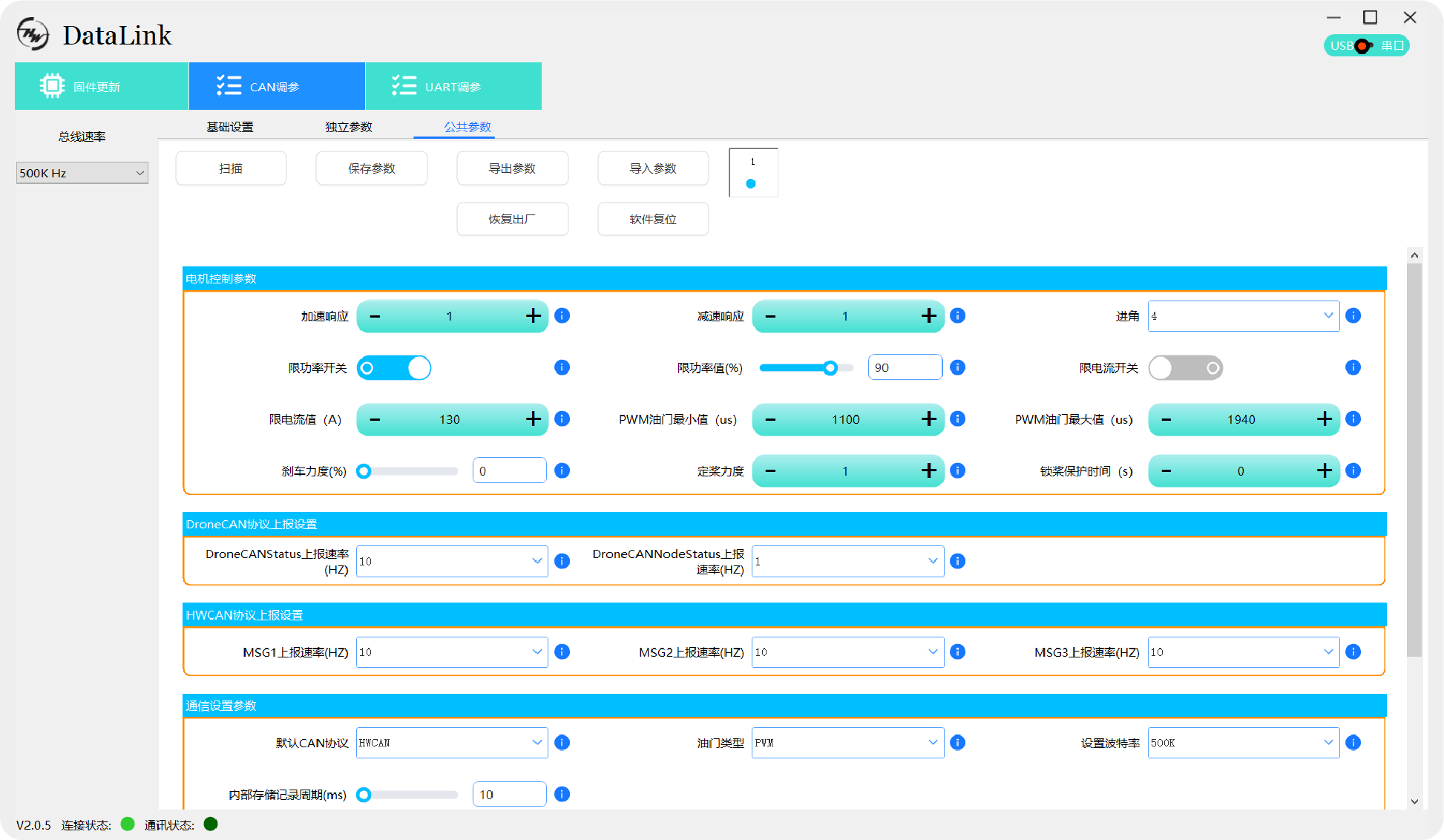

故障分析、便携调参,飞行更智能
配合好盈专有上位机软件
用户能够轻松地
调整驱动参数、转向以及灯色;
配合好盈专有上位机软件
同时支持OTA固件升级,
以优化飞行性能;

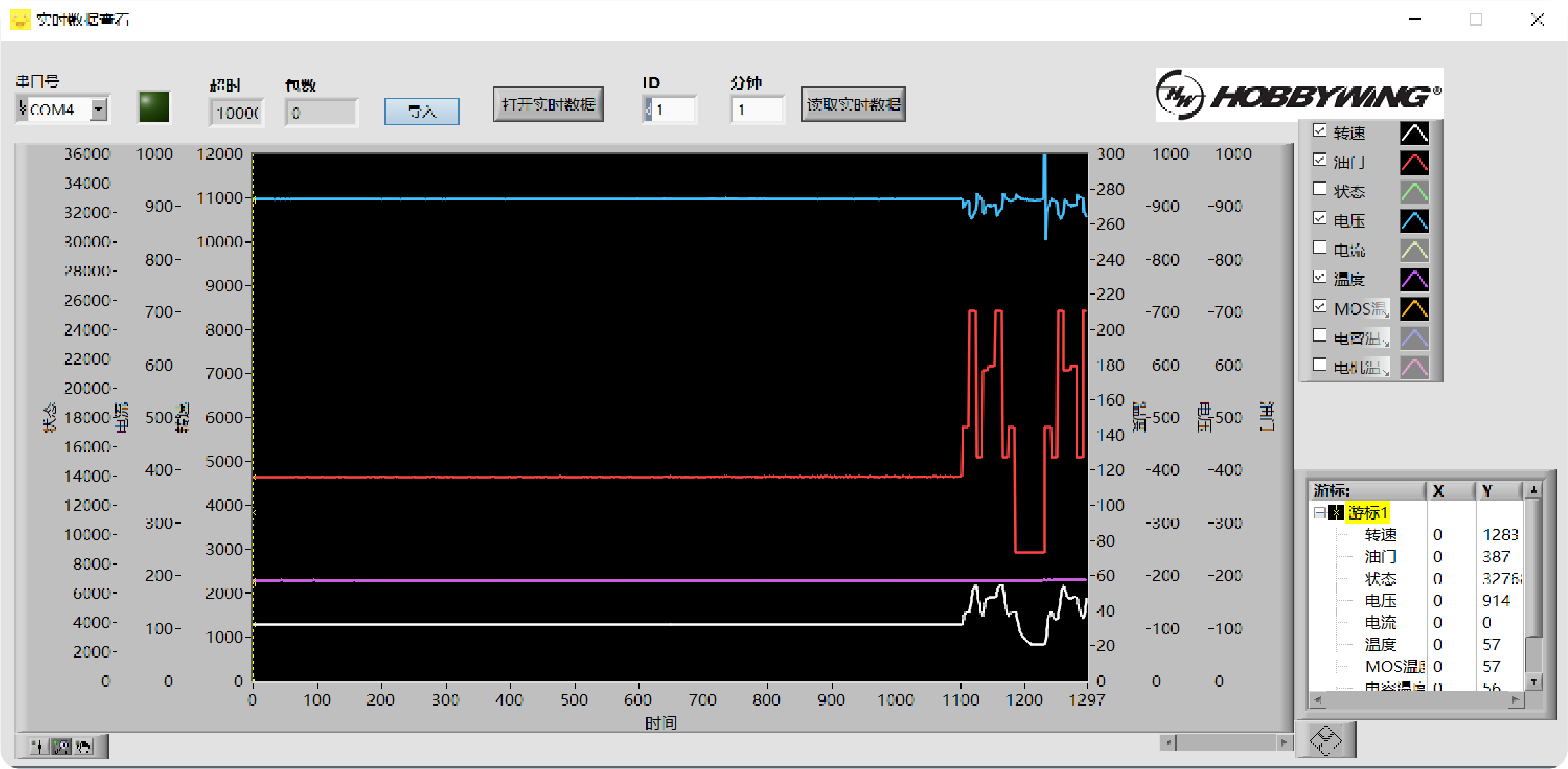

具备黑匣子功能
能够毫秒级精确记录事实运行数据,
便于溯源分析与故障诊断;
故障分析、便携调参,飞行更智能
配合好盈专有上位机软件
用户能够轻松地调整驱动参数、转向以及灯色;
配合好盈专有上位机软件
同时支持OTA固件升级,以优化飞行性能;
具备黑匣子功能
能够毫秒级精确记录事实运行数据,
便于溯源分析与故障诊断;
广泛飞控兼容性
支持与 ArduPilot 开源生态、微克、博鹰、极翼等多家主流飞控系统互通,
支持 CAN 通讯,构建智能飞行生态。

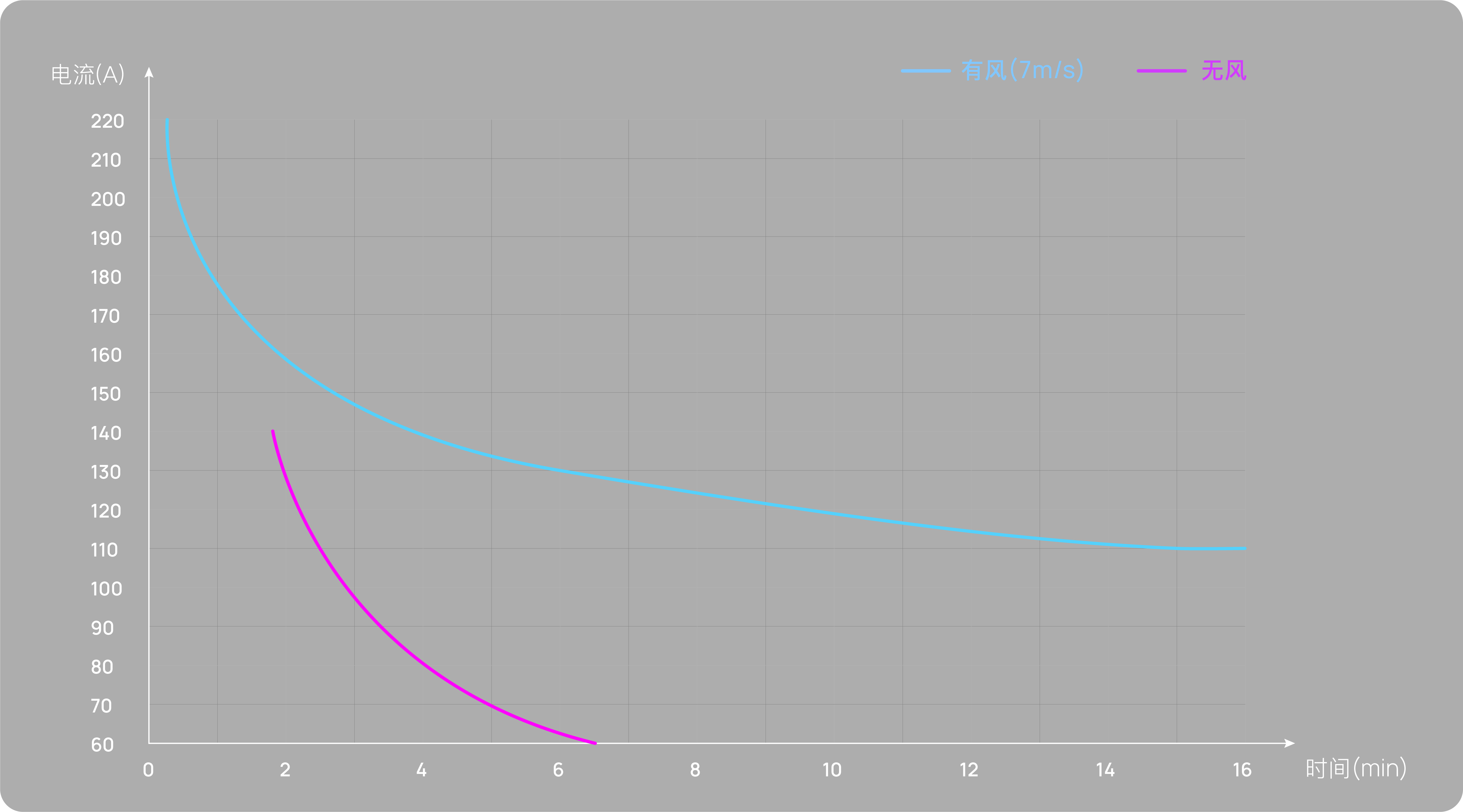

电流-时间曲线图
以上数据为好盈实验室于室温 25℃、海平面高度,变化电流输入测得,不同电机桨叶搭配略有差异,仅供参考。
应用搭配推荐
  • 搭配旋翼电机
    V11130-55KV 、V11122-60KV
  • 单轴应用拉力区间
    20~26 kg
  • 搭配旋翼桨叶
    MV 42x16.5"、MV 40.1x16"
  • 四轴最大起飞重量
    80~104 kg
  • 电池电压
    24S LiPo
定制化服务
感谢关注HOBBYWING动力系统!
如需定制方案,请留下您的联系信息及技术需求,
我们将在24小时内与您联系。
captcha
感谢您的留言!
我们的销售团队已经收到您的信息,将尽快与您取得联系。
XRotor Pro-H200A-24S-BLDC 工程图
XRotor Pro-H200A-24S-BLDC-IPC 工程图
产品名称XRotor Pro H200A
  • 24S BLDC
  • 24S BLDC IPC
基本参数
  • 电压范围
  • 持续电流
  • 最大电流
  • 环境温度
  • 通信方式
  • 隔离方式
  • 固件升级
  • 数字通讯油门
  • PWM电平
  • PWM频率
  • PWM脉宽
  • 油门行程校准
  • 双油门
  • 桨叶定位
  • 故障存储
  • 防护等级
  • 产品重量(不含线)
  • 产品体积
  • 信号线线序定义
  • 线材规格
  • 36~108V
  • 100A(散热良好)
  • 220A (15秒)
  • -40℃~65℃
  • CAN / RS485总线(可定制串口)
  • 油门隔离+通信隔离
  • 支持
  • 支持(CAN)
  • 5V/3.3V
  • 50-500Hz
  • 1100-1940μs
  • 固化不可校准
  • 支持(CAN+PWM)
  • 不支持
  • 2-48小时实时数据和故障数据,实时性达ms级别
  • IP55(可定制IP67)
  • 420g
  • 138*68*32.5mm(不包含安装边孔)
  • 黄线为地线、灰色为CAN-H、绿色为CAN-L;黑线为地线、白色为PWM信号线
  • 输入线:硅胶线-8AWG-200mm *2;输出线:硅胶线-8AWG-180mm *3;信号线:屏蔽线-5芯-450mm-2个JR-3P公头
  • 36~108V
  • 100A(散热良好)
  • 220A (15秒)
  • -40℃~65℃
  • CAN / RS485总线(可定制串口)
  • 油门隔离+通信隔离
  • 支持
  • 支持(CAN)
  • 5V/3.3V
  • 50-500Hz
  • 1100-1940μs
  • 固化不可校准
  • 支持(CAN+PWM)
  • 支持
  • 2-48小时实时数据和故障数据,实时性达ms级别
  • IP55(可定制IP67)
  • 420g
  • 138*68*32.5mm(不包含安装边孔)
  • 黄线为地线、灰色为CAN-H、绿色为CAN-L;黑线为地线、白色为PWM信号线
  • 输入线:硅胶线-8AWG-200mm *2;输出线:硅胶线-8AWG-180mm *3;信号线:屏蔽线-5芯-450mm-2个JR-3P公头
技术支持

用户手册文档
