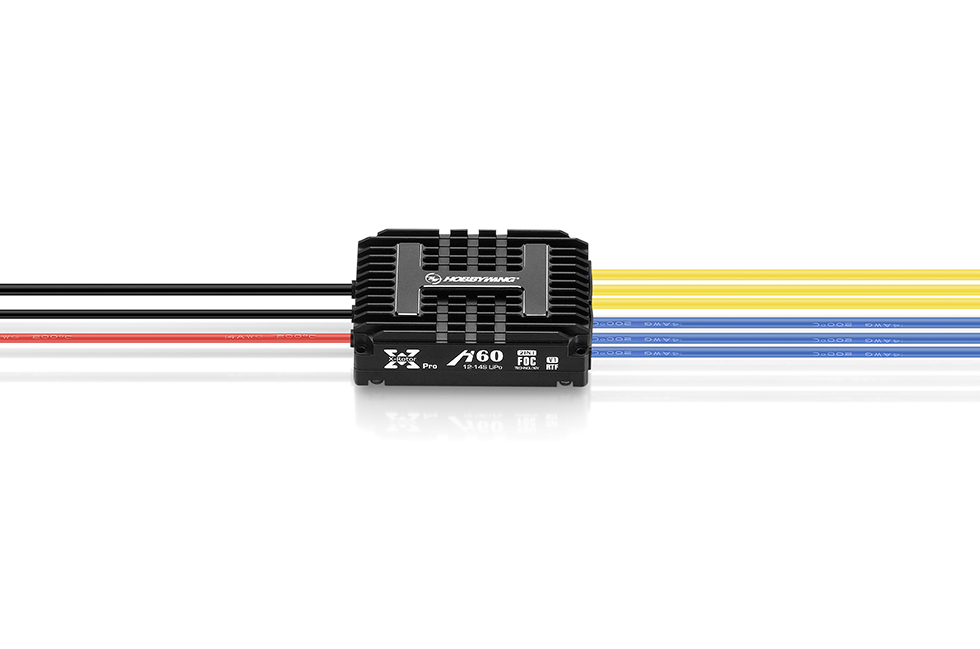

XRotor H60A(2in1) 14S FOC & BLDC V1

垂起二合一电调

内置两个独立输出的电调,可同时驱动两个电机,优化空间布线和安装更加方便;
同时减轻整体重量,是垂直起降无人机及共轴电机应用的理想选择。
注:此电调也适用于多旋翼类应用!
IP55防护 CAN总线通信 FOC驱动BLDC驱动 轻量化

IP55防护等级

PCB电路板整体纳米镀膜,外加铝合金外壳,防护等级可达IP55,
可满足各种无人机不同区域环境任务使用。
铝合金外壳 电路板整体纳米镀膜

CAN总线通信 实时数据输出

电容温度等工况数据给飞控,达到实时监控无人机动力系统的效果,
也可存储数据于黑匣子中便于事故分析。
注:CAN总线通信具有实时性强、传输距离远、抗电磁干扰能力强、
检错能力强、适应高噪声干扰环境等优势。

驱动技术,性能提升

BLDC——高效兼容采用方波,驱动技术,即插即用。
FOC——矢量控制精准高效温度低、响应快、噪音小、低干扰、线性油门、控制精准、动能回收。

XRotor H60A(2in1) 14S Foc & Bldc V1 工程图

产品名称
XRotor H60A(2in1) 14S Foc & Bldc V1
基本参数
产品型号 XRotor Pro H60A 14S 2in1 BLDC RTF HW H V1 XRotor Pro H60A 14S 2in1 Foc RTF HW H V1
电压范围 14S(18-63V) 6-14S(18-63V)
持续电流 15A(散热良好) 15A(散热良好)
最大电流 60A(3s) 60A(3s)
环境温度 -20℃~50℃ -20℃~50℃
兼容性 严格匹配电机参数
桨叶定位
防护等级 IP55(可定制IP67) IP55(可定制IP67)
重量 117.4g(不含线) 125.1g(不含线)
产品体积 77.5*47*26.8mm 77*55*23mm
通信方式 CAN总线(可定制串口) CAN总线(可定制串口)
隔离方式 全隔离 全隔离
PWM电平 5V/3.3V 5V/3.3V
PWM频率 50-500Hz 50-500Hz
PWM脉宽 1100-1940μS 1100-1940μS
油门行程校准 固化不可校准 固化不可校准
参数选项 开关DEO 不支持
双油门 支持(CAN通讯) 支持(CAN通讯)
