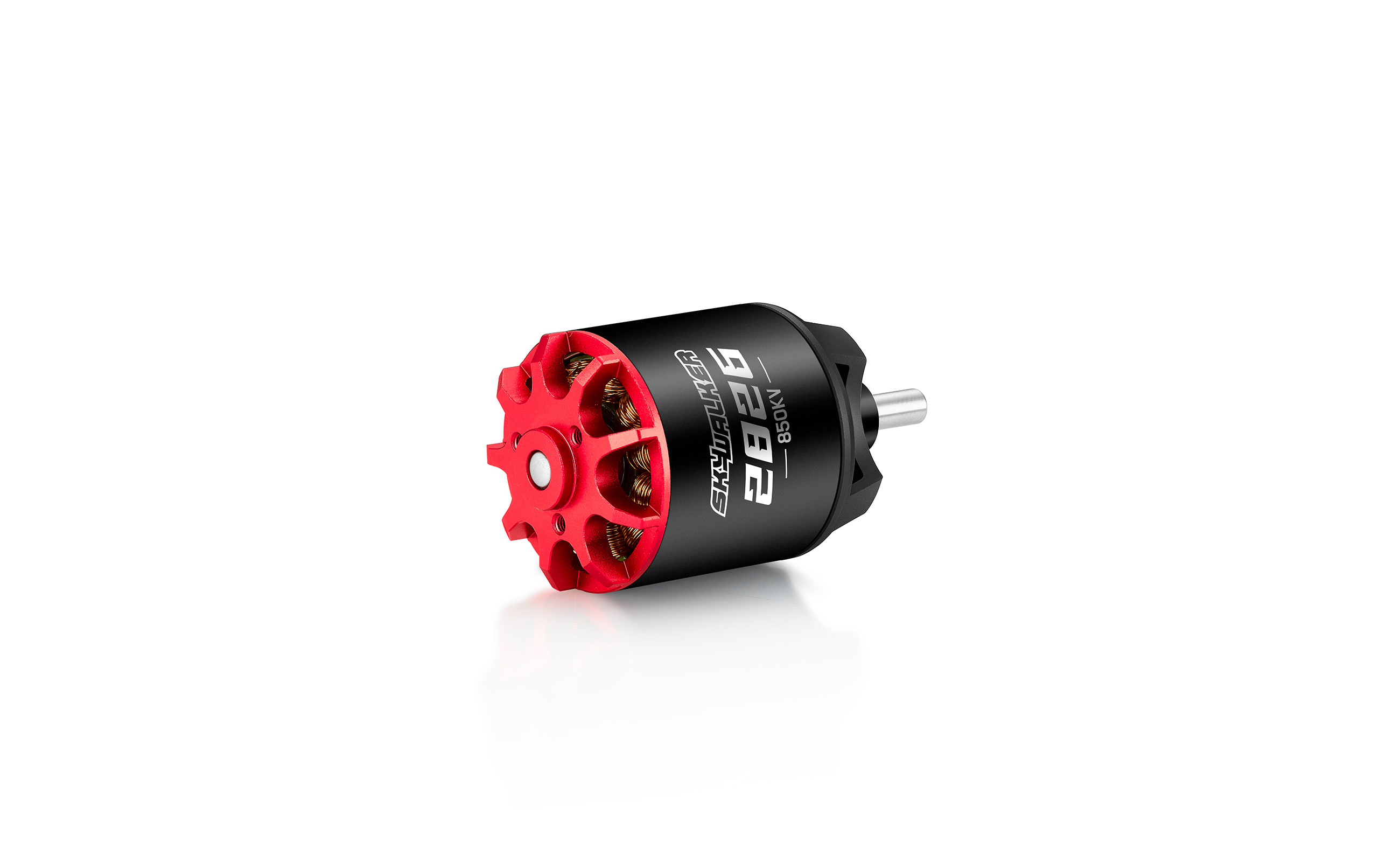

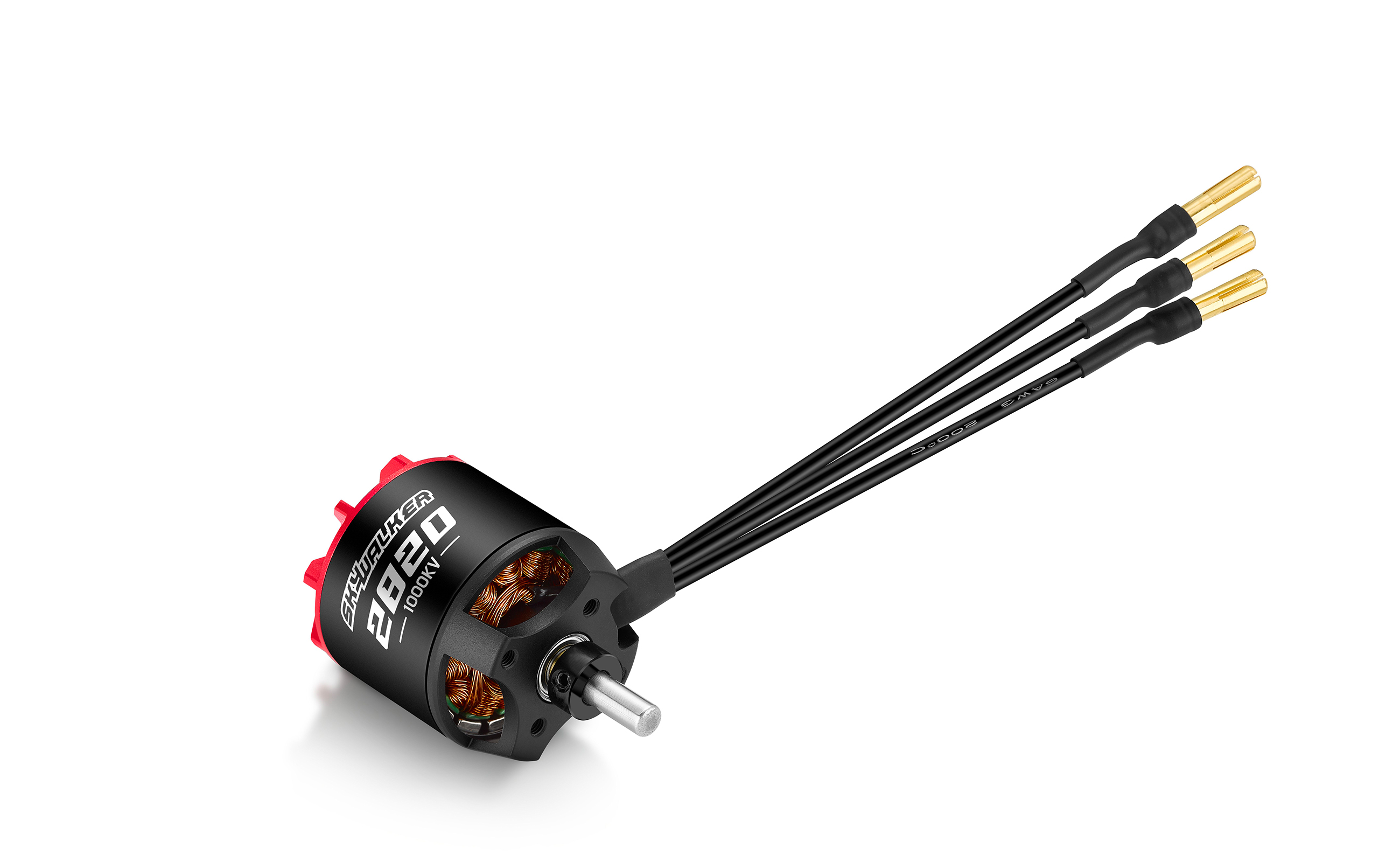

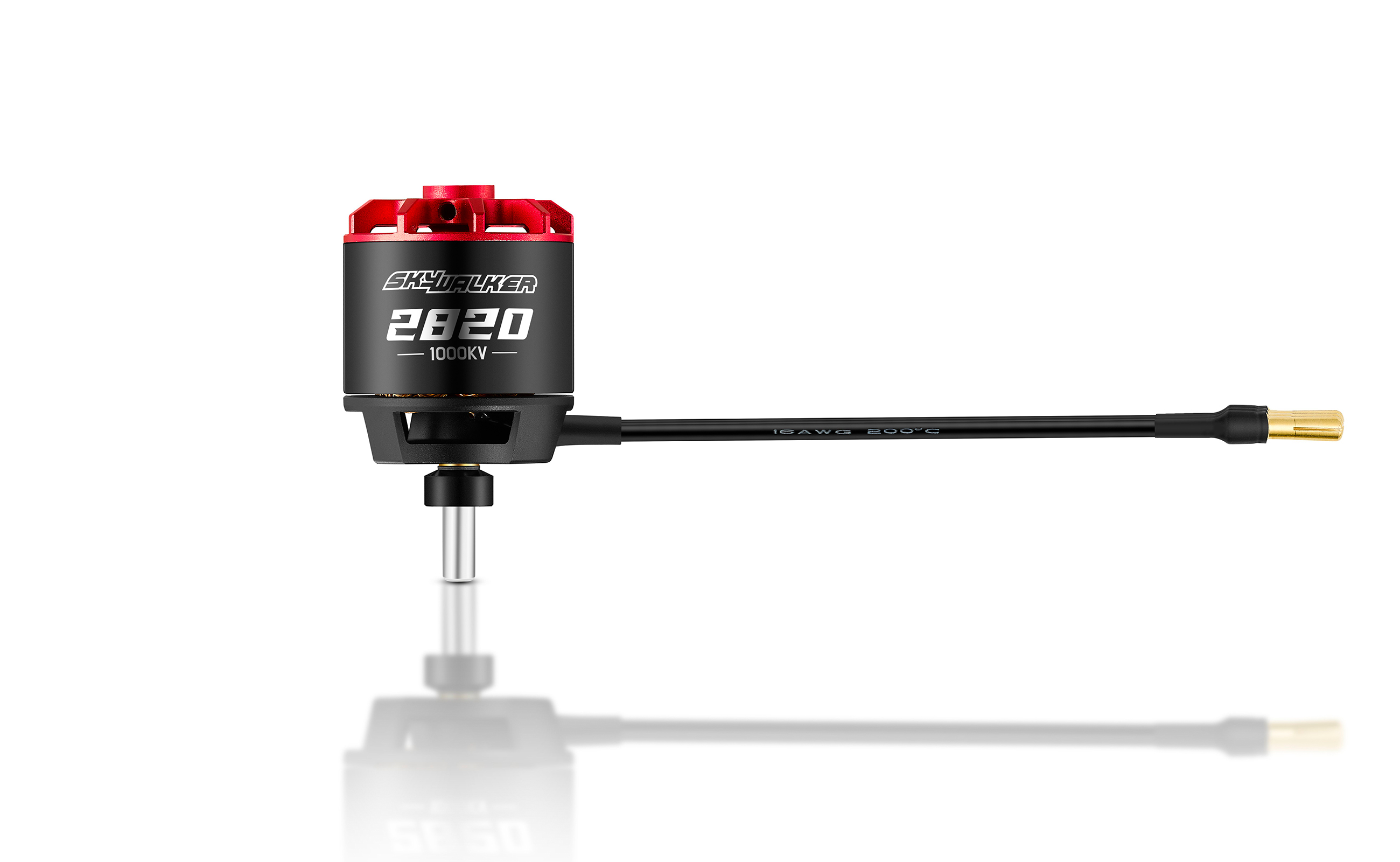

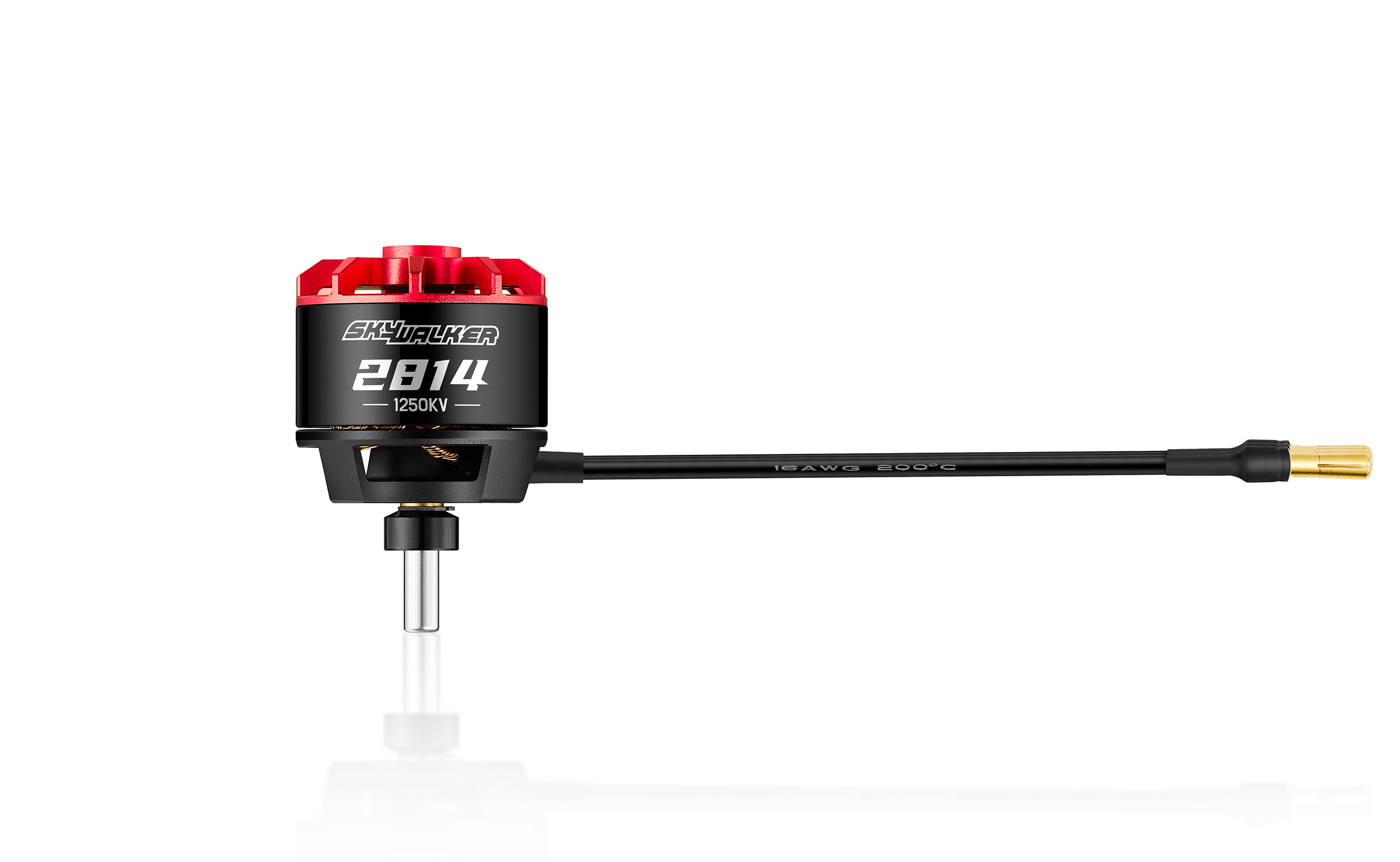

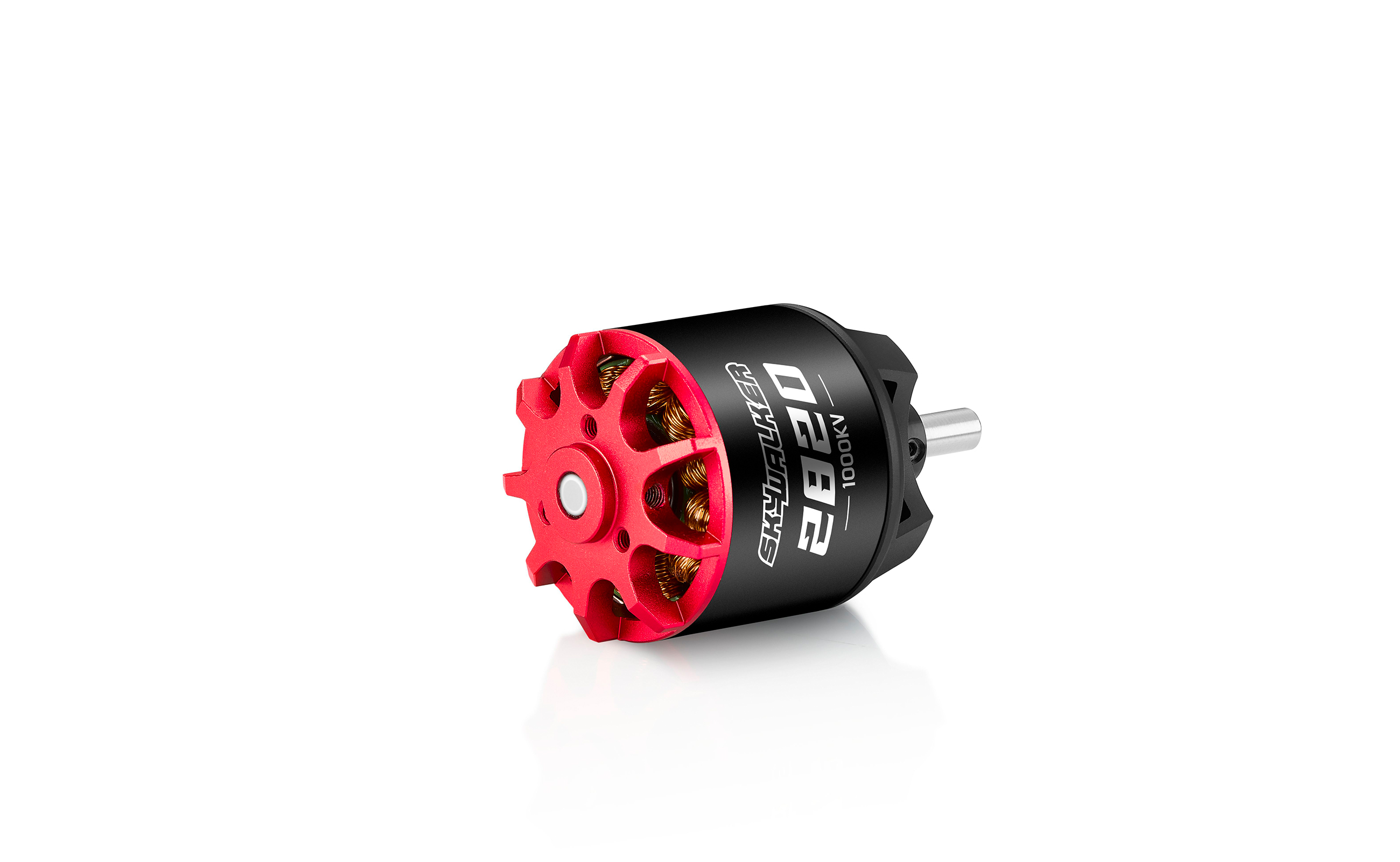

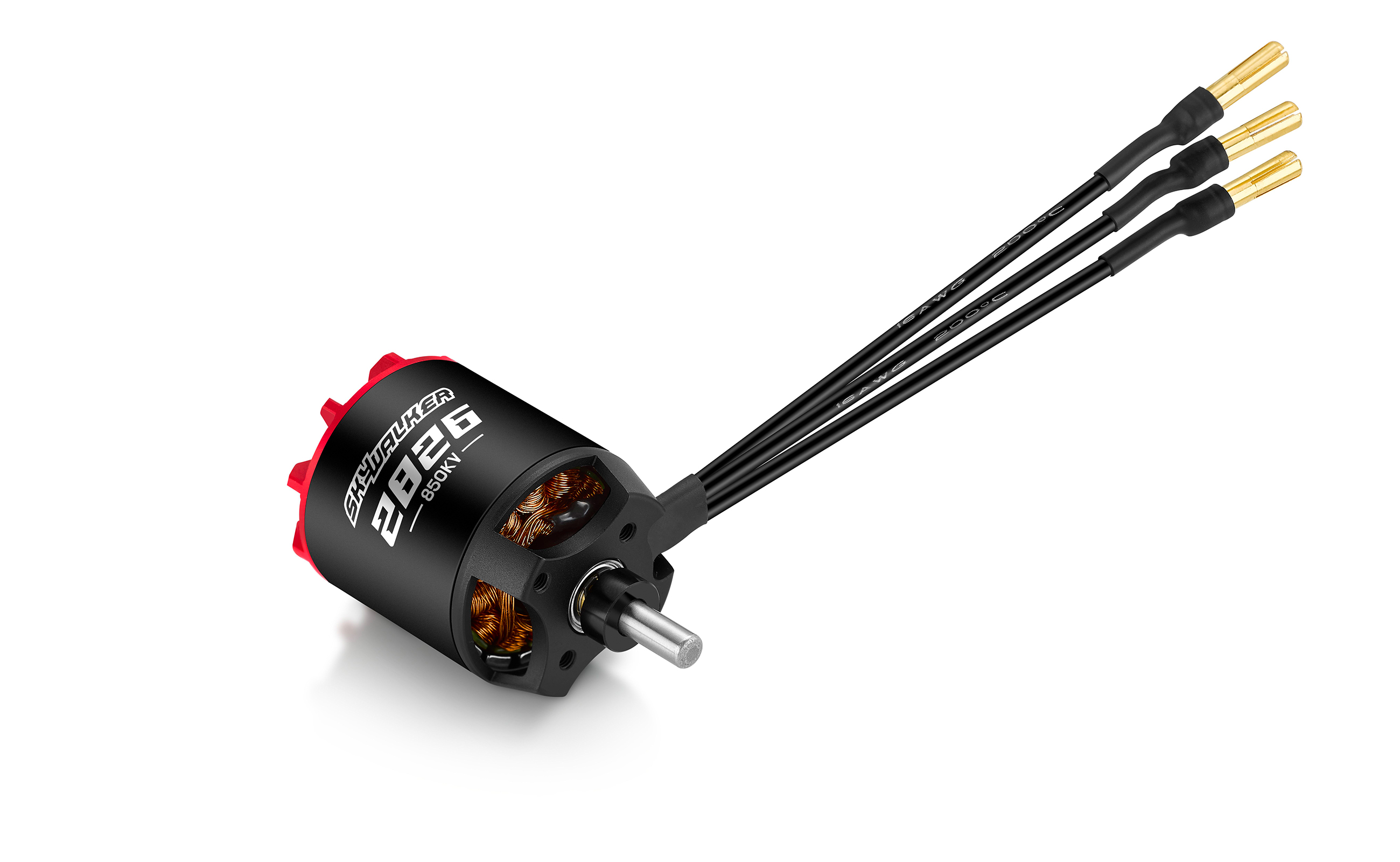

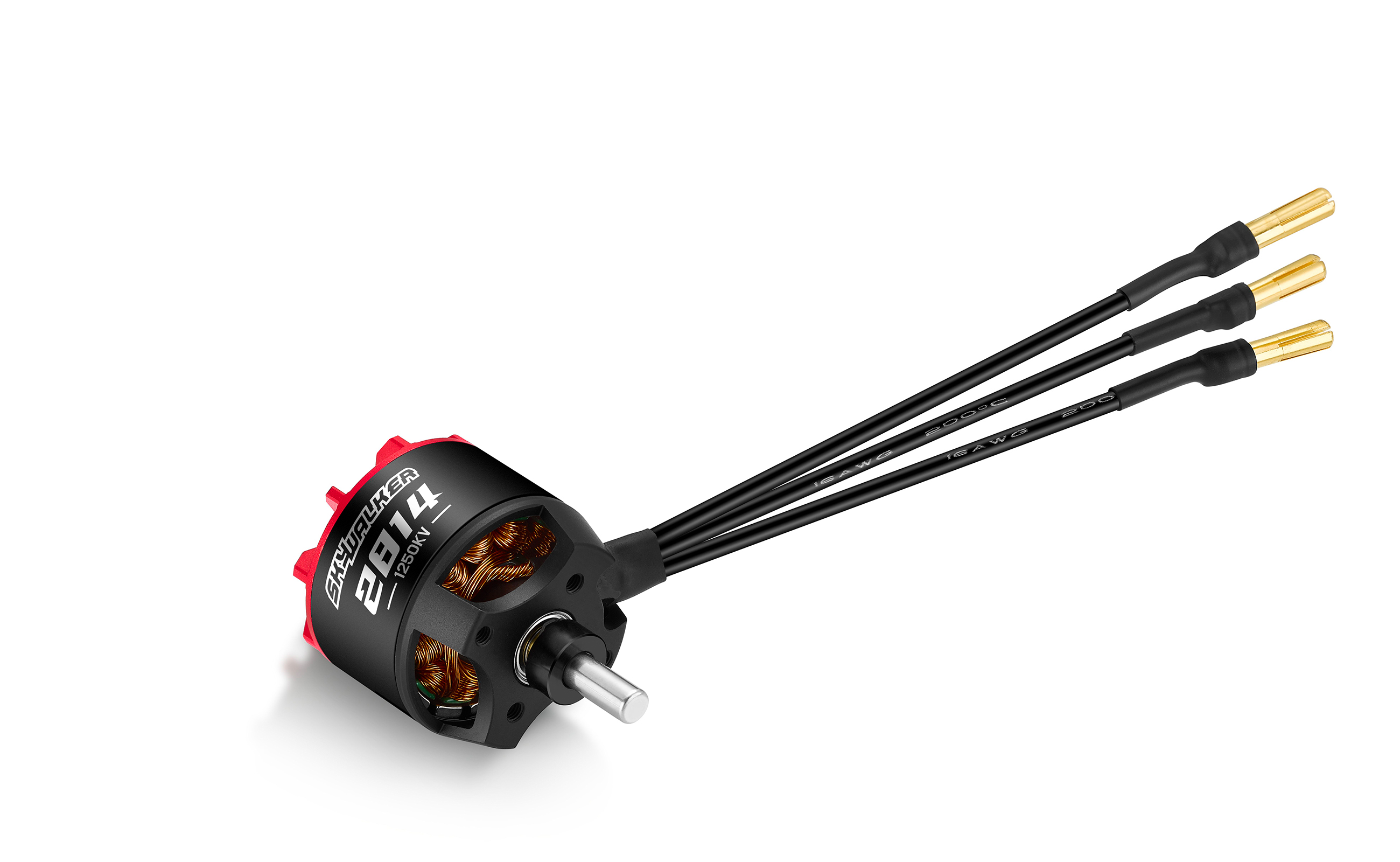

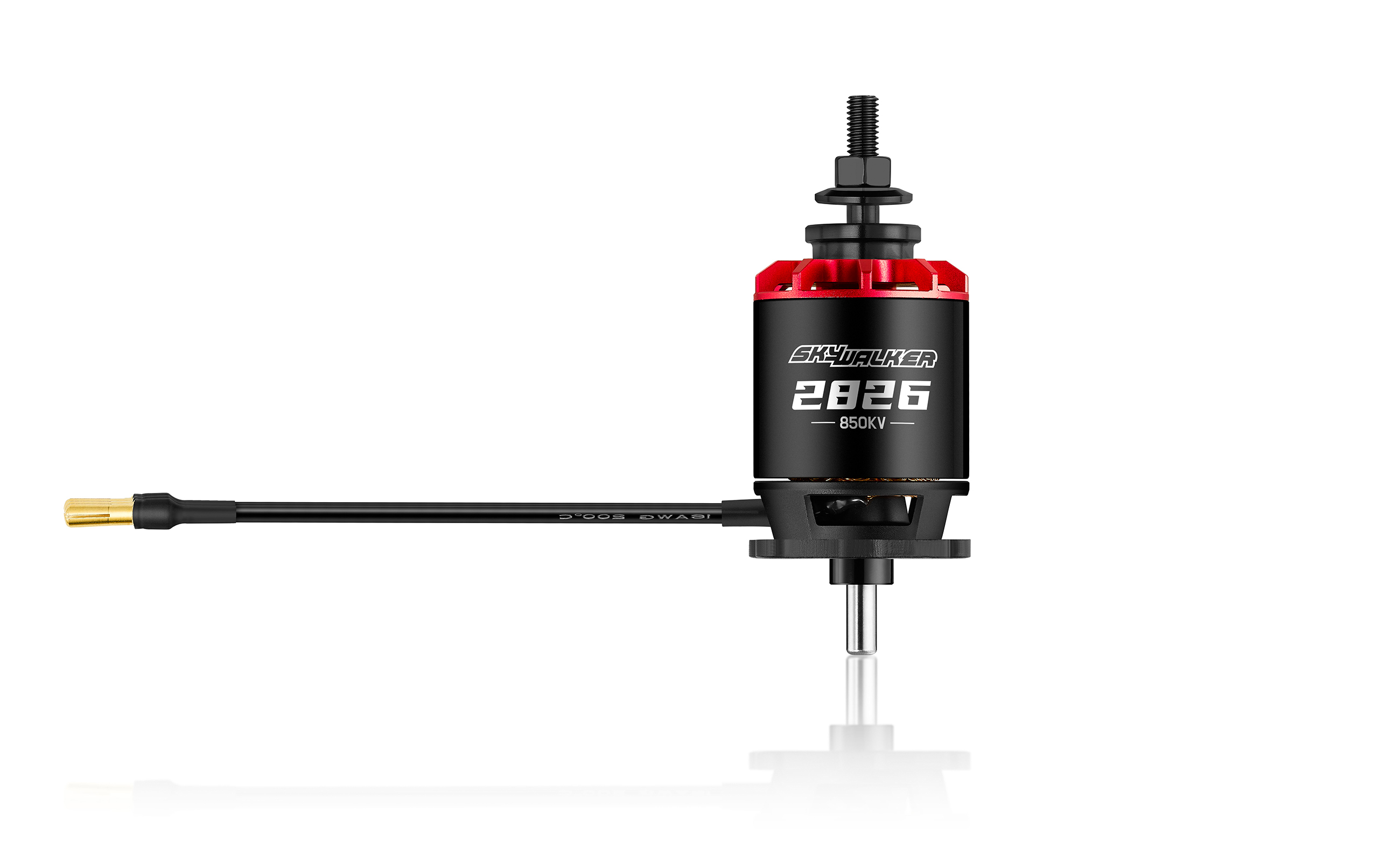

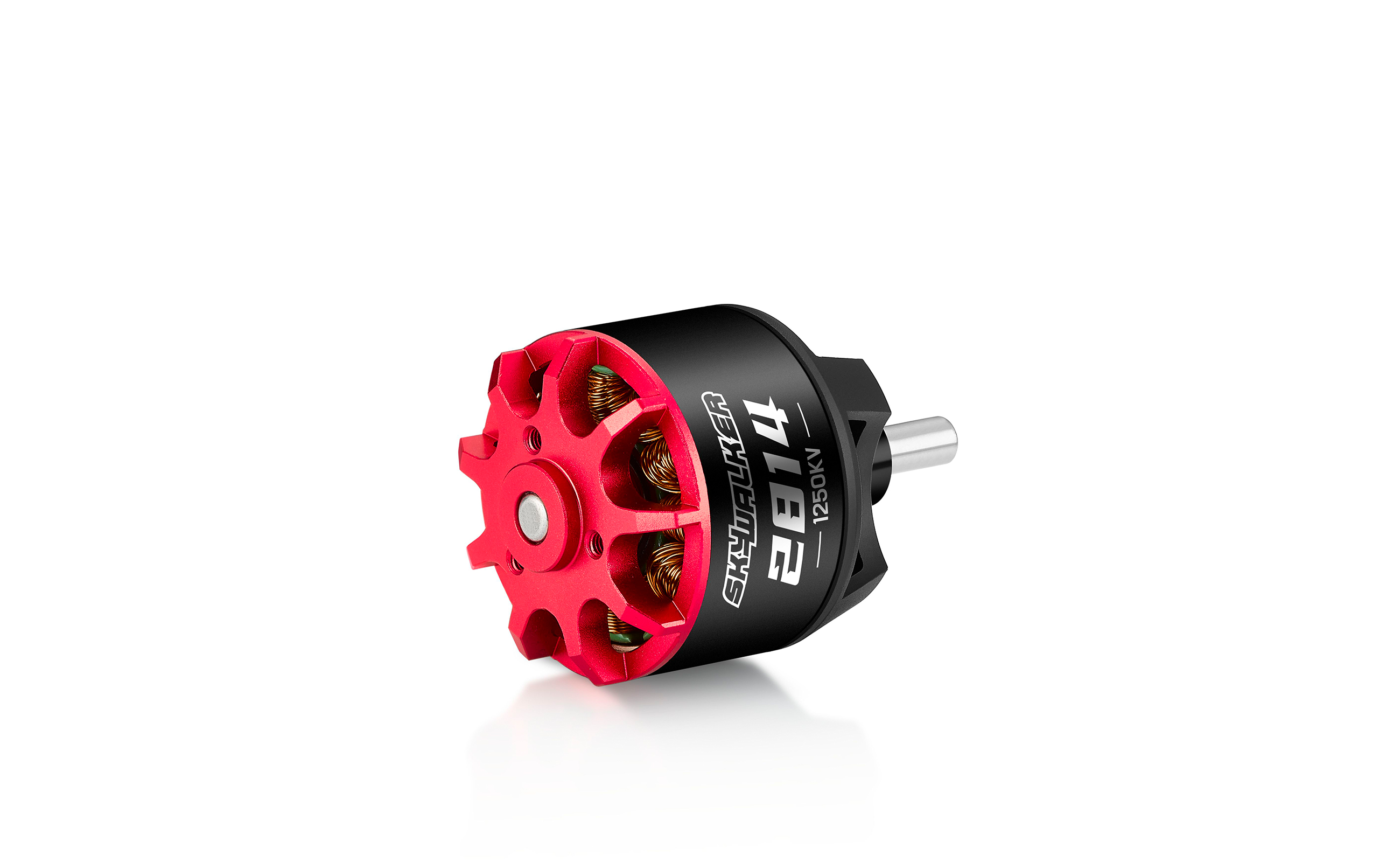

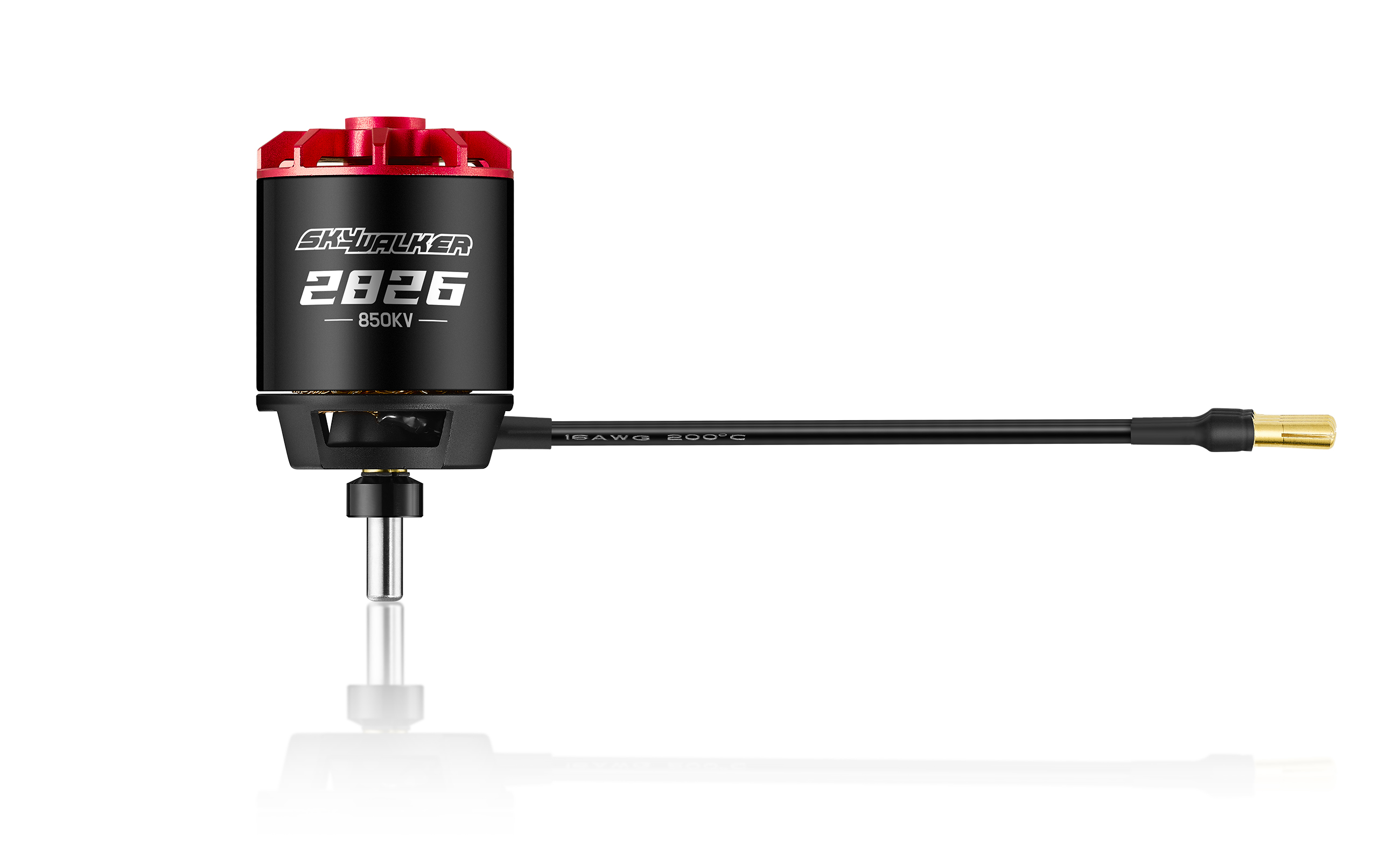

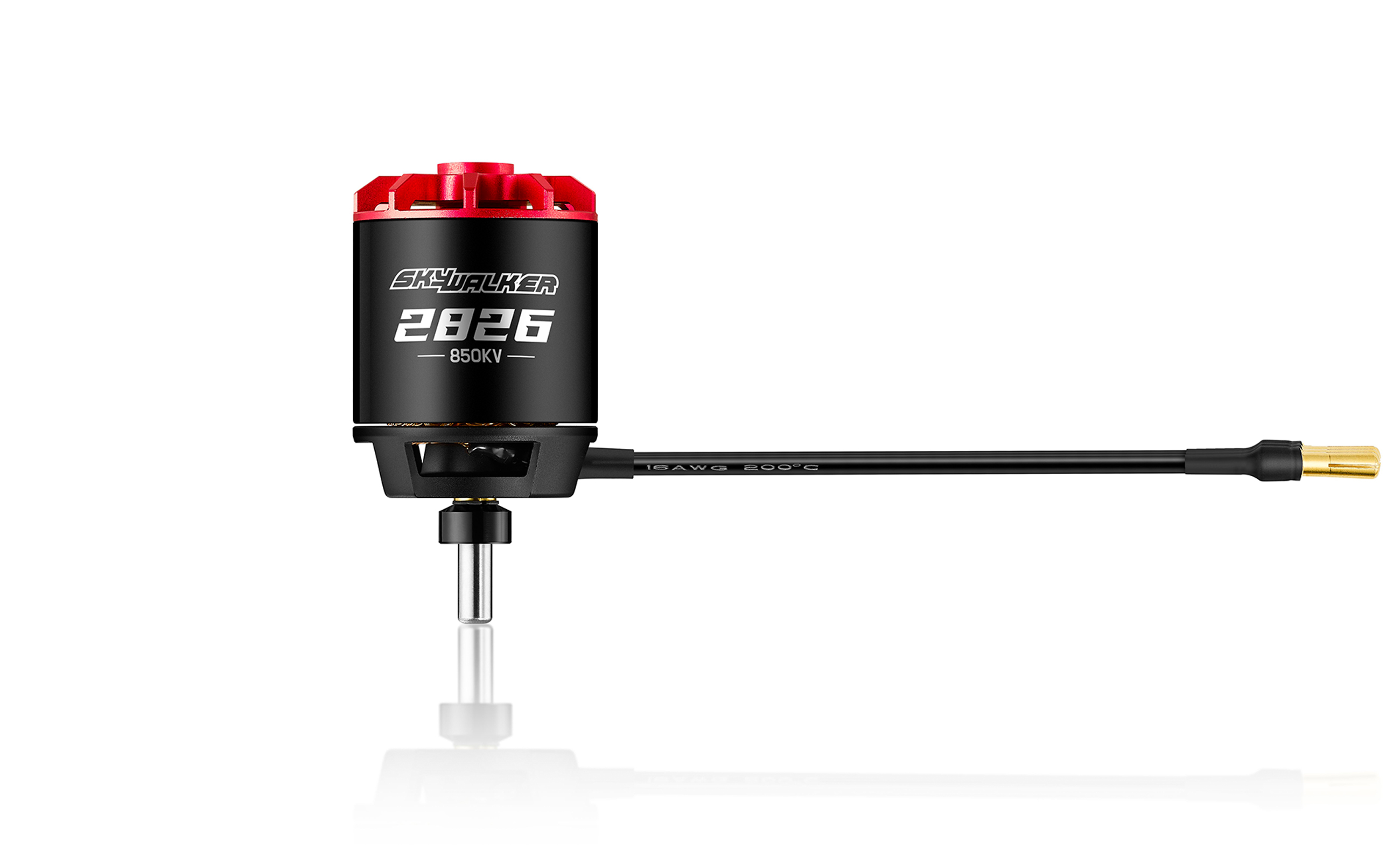

SkyWalker 2814 2820 2826
负载性能参数
RC动力系统
无人机动力系统
个人出行动力系统
拉力大，适用广
全新设计
2814、2820、2826 固定翼电机，适用于800-2300g的3D特技固定翼，
以及滑翔机、运动类固定翼等。
最大拉力可达4785g
(2826 540KV，22.2V，14x6E桨)
(2826 540KV，22.2V，14x6E桨)
优异的散热结构
大镂空设计，
配合顶盖的自散热结构，
增强电机的散热能力，
延长电机的使用寿命。
配合顶盖的自散热结构，
增强电机的散热能力，
延长电机的使用寿命。
更高的动平衡要求
高品质轴承，高精度CNC加工，
配合优秀的生产组装动平衡工艺，
转子动平衡量极低，
有效减少电机震动，电机工作更平稳。
配合优秀的生产组装动平衡工艺，
转子动平衡量极低，
有效减少电机震动，电机工作更平稳。
转子多重防松脱设计
转子轴芯安装好铜垫及卡簧后，
再增加一个轴套固定，
防止电机转子松脱，增加电机可靠性。
再增加一个轴套固定，
防止电机转子松脱，增加电机可靠性。
轴套
优秀的用料
一线品牌JNEH1200硅钢片
0.2mm厚度材料
提供更低的铁损
N48强磁弧形磁钢设计
为电机提供
最大化的扭矩输出
180℃耐高温漆包线
增强定子线圈的
抗高温能力
硅胶线出线
相比传统直出线
更柔软易于走线

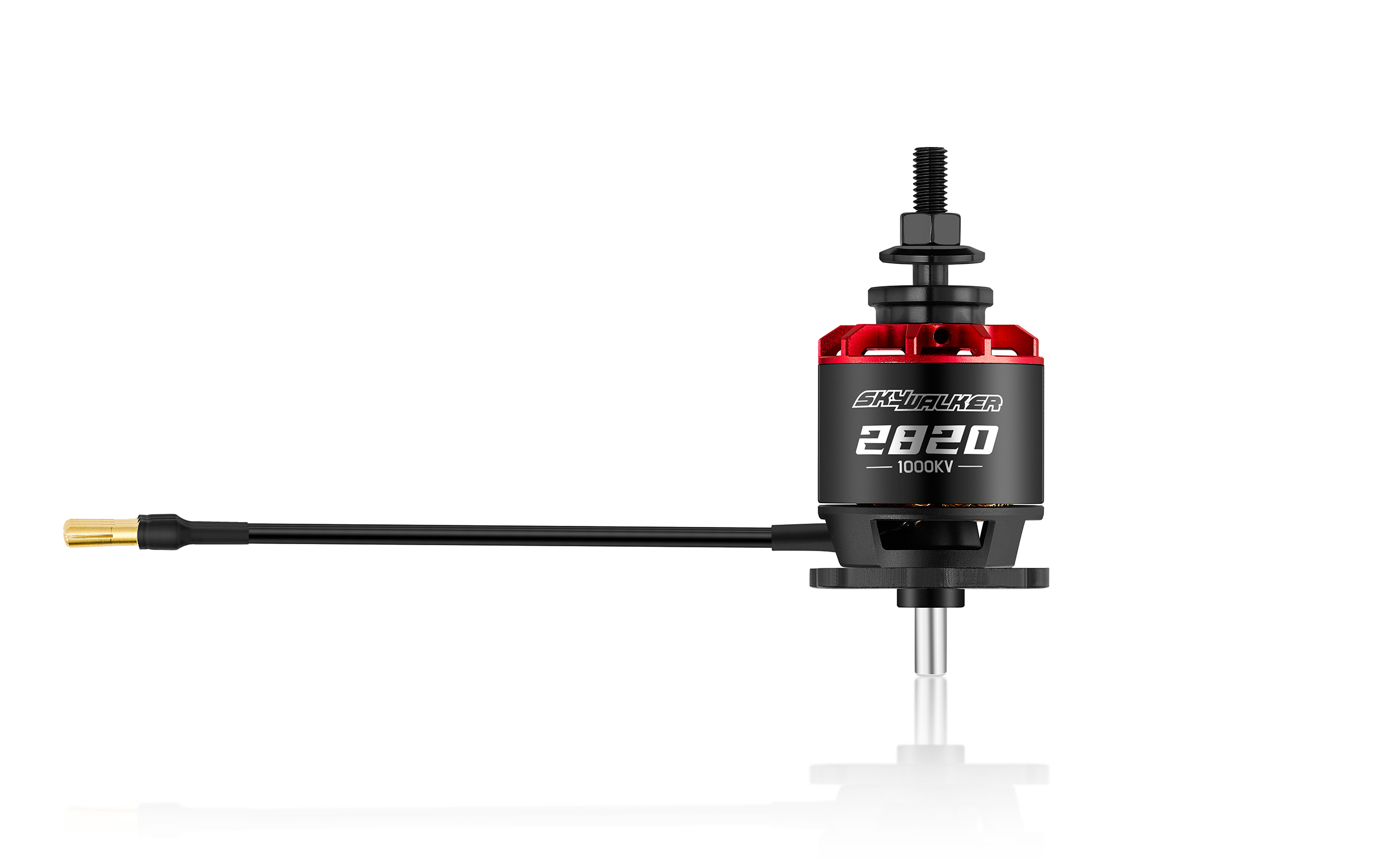

标配组件
| 产品名称 | |
| 编号 | |
| 基本参数 | 工作额定电压(LiPo) KV值 空载电流 相间内阻 槽极数 最大连续电流 最大连续功率 |
| 规格及重量 | 电机尺寸 电机重量 出轴轴径 轴承型号 线号 出线长度 |
| 搭配及安装 | 推荐电调 螺旋桨 桨夹安装孔螺纹 底座螺纹 |
| 产品名称 | Skywalker 2814 SL 1000KV | Skywalker 2814 SL 1250KV | Skywalker 2814 SL 1400KV | Skywalker 2820 SL 550KV | Skywalker 2820 SL 1000KV | Skywalker 2820 SL 1250KV | Skywalker 2826 SL 540KV | Skywalker 2826 SL 850KV | Skywalker 2826 SL 1100KV | |
| 编号 | 30415150 | 30415151 | 30415152 | 30415200 | 30415201 | 30415250 | 30415250 | 30415251 | 30415252 | |
| 基本参数 | 工作额定电压(LiPo) KV值 空载电流 相间内阻 槽极数 最大连续电流 最大连续功率 |
3-4S LIPO 1000KV 2A/14.8V 29mΩ 12N14P 55.2A/43s 815.8W/43s |
3-4S LIPO 1250KV 2.98A/14.8V 19.7mΩ 12N14P 75.1A/35s 1111.5W/35s |
3-4S LIPO 1400KV 3.3A/14.8V 16.8mΩ 12N14P 77.5A/44s 1148.6W/44s |
6S LIPO 550KV 1.38A/22.2V 60.8mΩ 12N14P 40.9A/46s 910.2W/46s |
3-4S LIPO 1000KV 2.65A/14.8V 21.4mΩ 12N14P 77A/46s 1139.7W/46s |
3-4S LIPO 1250KV 3.7A/14.8V 14.8mΩ 12N14P 81.8A/1min49s 1110.7W//4min3s |
6S LIPO 540KV 1.58A/22.2V 43.9mΩ 12N14P 49.7A/1min 1106.5W/1min |
3-4S LIPO 850KV 2.55A/14.8V 20.5mΩ 12N14P 69A/2min11s 1006.5W/1min49s |
3-4S LIPO 1100KV 3.7A/14.8V 14.08mΩ 12N14P 82.4A/2min15s 1218.9W/2min15s |
| 规格及重量 | 电机尺寸 电机重量 出轴轴径 轴承型号 线号 出线长度 |
Φ35.1 *54mm 115g 5mm 685ZZ（D11*d5*5） 16AWG 110mm |
Φ35.1 *54mm 114g 5mm 685ZZ（D11*d5*5） 16AWG 110mm |
Φ35.1 *54mm 115g 5mm 685ZZ（D11*d5*5） 16AWG 110mm |
Φ35.1 *60mm 144.5g 5mm 685ZZ（D11*d5*5） 16AWG 110mm |
Φ35.1 *60mm 145g 5mm 685ZZ（D11*d5*5） 16AWG 110mm |
Φ35.1 *60mm 145.5g 5mm 685ZZ（D11*d5*5） 16AWG 110mm |
Φ35.1 *66mm 175.5g 5mm 685ZZ（D11*d5*5） 16AWG 110mm |
Φ35.1 *66mm 176.2g 5mm 685ZZ（D11*d5*5） 16AWG 110mm |
Φ35.1 *66mm 175.8g 5mm 685ZZ（D11*d5*5） 16AWG 110mm |
| 搭配及安装 | 推荐电调 螺旋桨 桨夹安装孔螺纹 底座螺纹 |
Skywalker 80A 4S:10X5E,10X6E,11X5.5E 3S: 12X6E,13X6.5E Φ15mm-3*M2.5 Φ19mm-2*M3/Φ25mm-2*M3 |
Skywalker 80A 4S：8x6E，9x4.5E,10X5E 3S:10x5E，10x6E,11X5.5E Φ15mm-3*M2.5 Φ19mm-2*M3/Φ25mm-2*M3 |
Skywalker 80A 4S：8x4E，8x6E,9X4.5E 3S:10x5E，10x6E,11X5.5E Φ15mm-3*M2.5 Φ19mm-2*M3/Φ25mm-2*M3 |
Skywalker 80A 6S:10x5E，12x6E,13x6.5E Φ15mm-3*M2.5 Φ19mm-2*M3/Φ25mm-2*M3 |
Skywalker 80A 4S:10x5E，11x5.5E,12x6E 3S：12x6E，13x6.5E,14x6 Φ15mm-3*M2.5 Φ19mm-2*M3/Φ25mm-2*M3 |
Skywalker 80A 4S：9x4.5E，10x5E 3S：10x6E，11x5.5E,12x6 Φ15mm-3*M2.5 Φ19mm-2*M3/Φ25mm-2*M3 |
Skywalker 80A 6S：12x6E，13x6.5E,14X6 Φ15mm-3*M2.5 Φ19mm-2*M3/Φ25mm-2*M3 |
Skywalker 80A 4S：12x6E，13x6.5E 3S：14x6E，15x6E,15x8E Φ15mm-3*M2.5 Φ19mm-2*M3/Φ25mm-2*M3 |
Skywalker 80A 4S：10x5E，11x5.5E 3S:11x5.5E，12x6E,13x6.5E Φ15mm-3*M2.5 Φ19mm-2*M3/Φ25mm-2*M3 |
