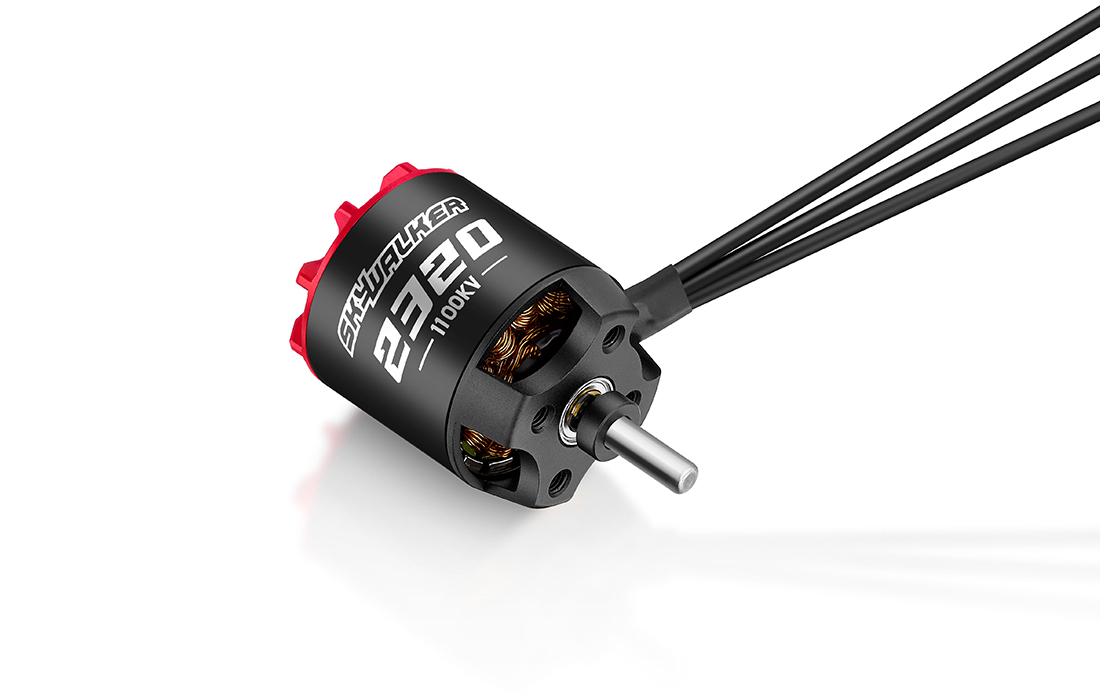

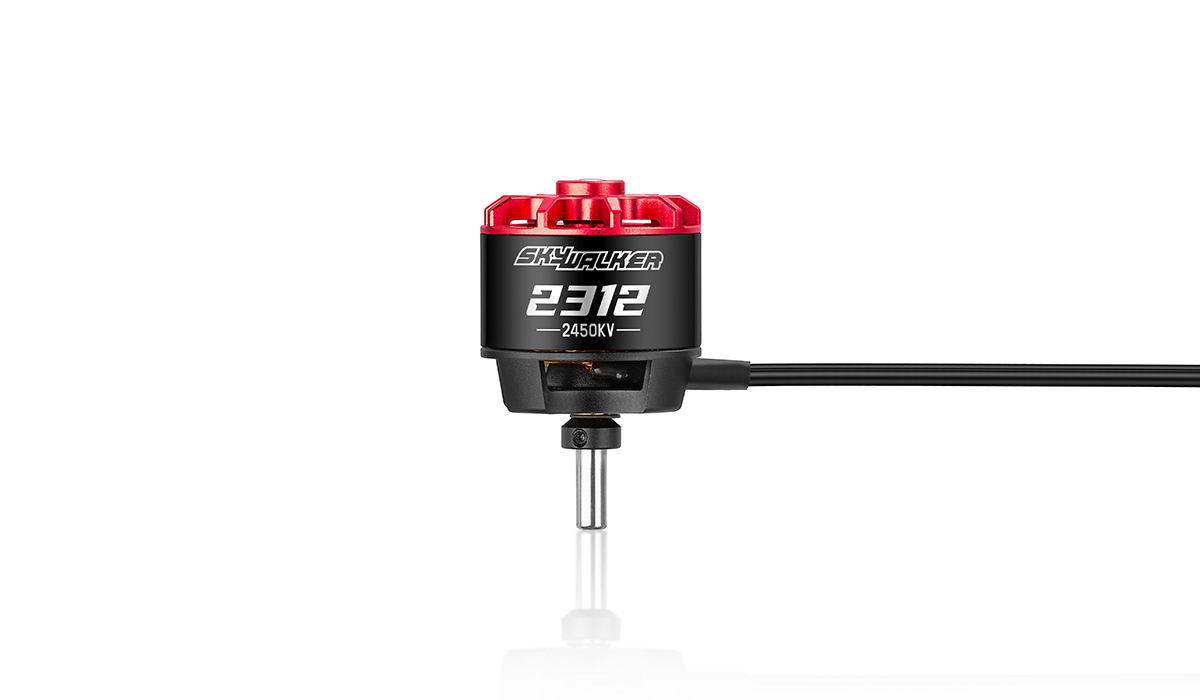

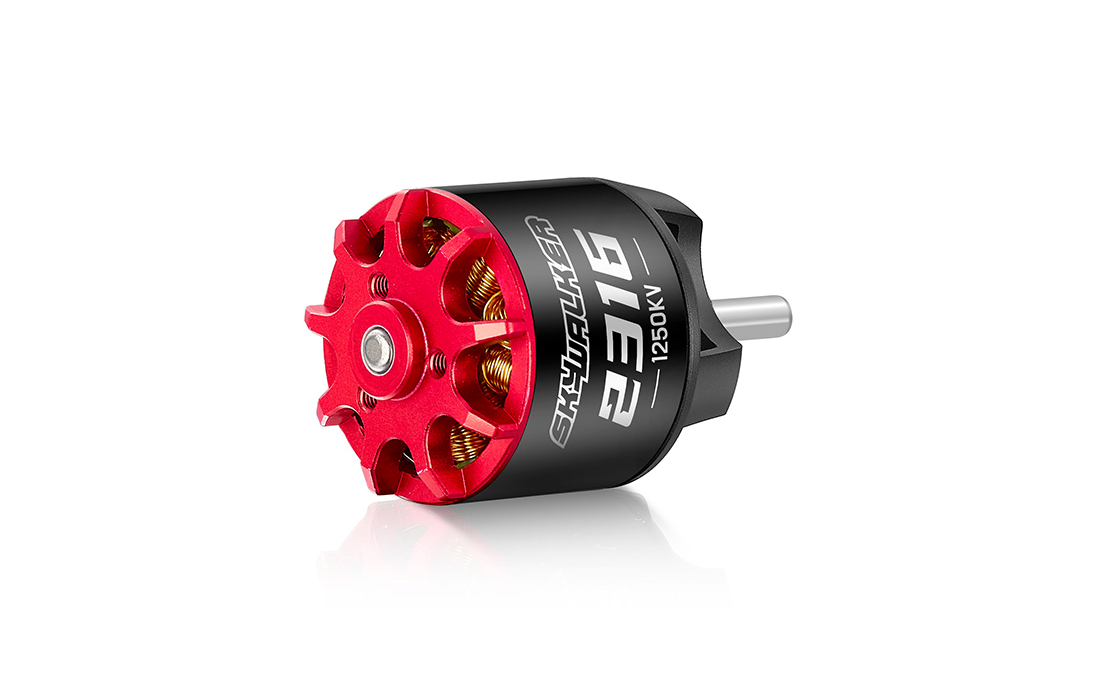

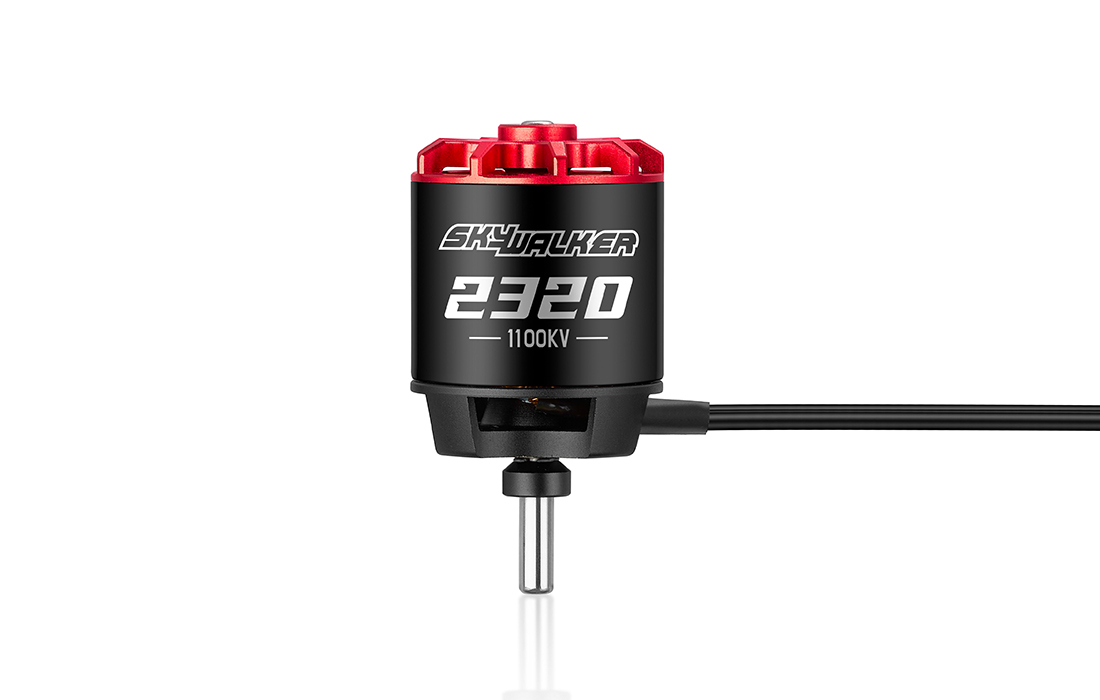

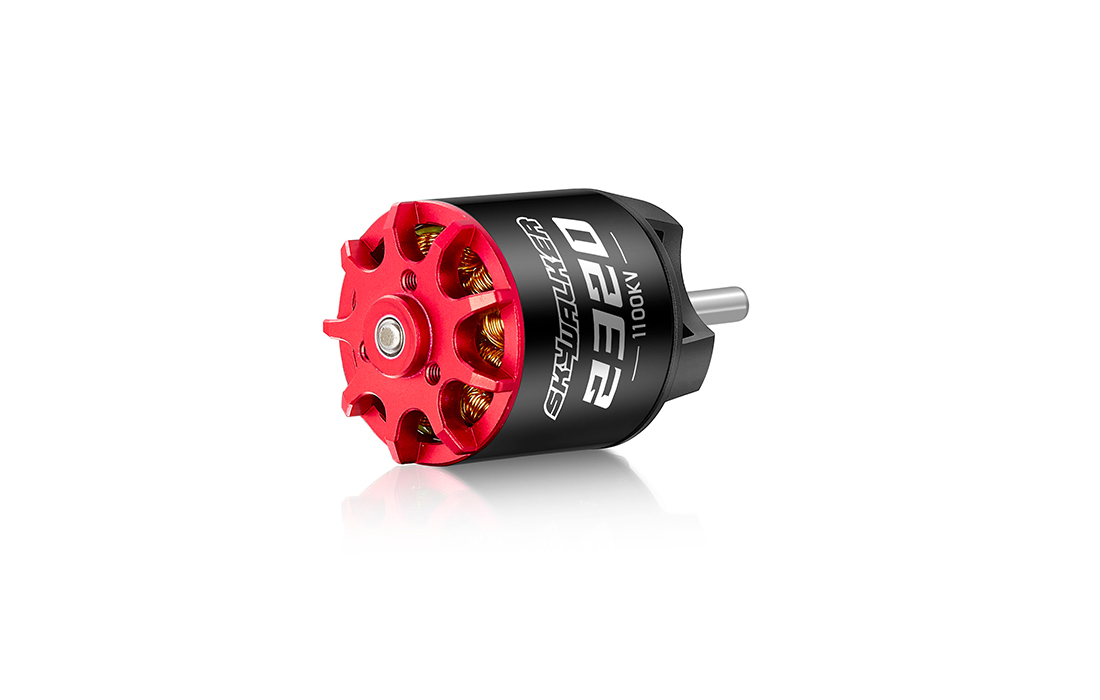

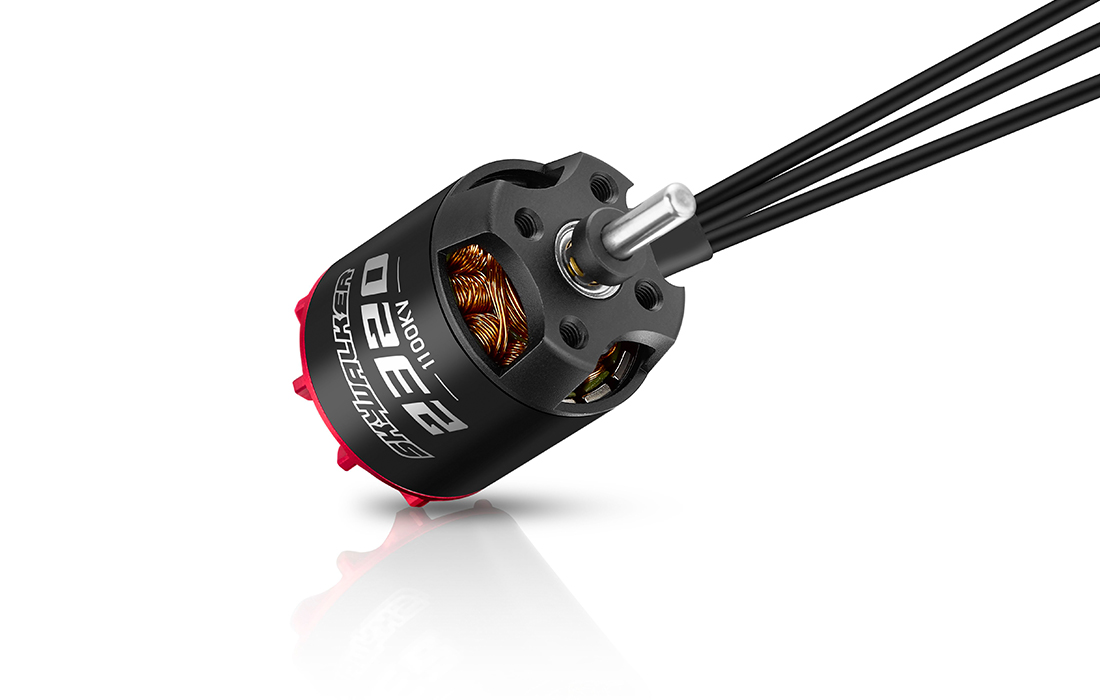

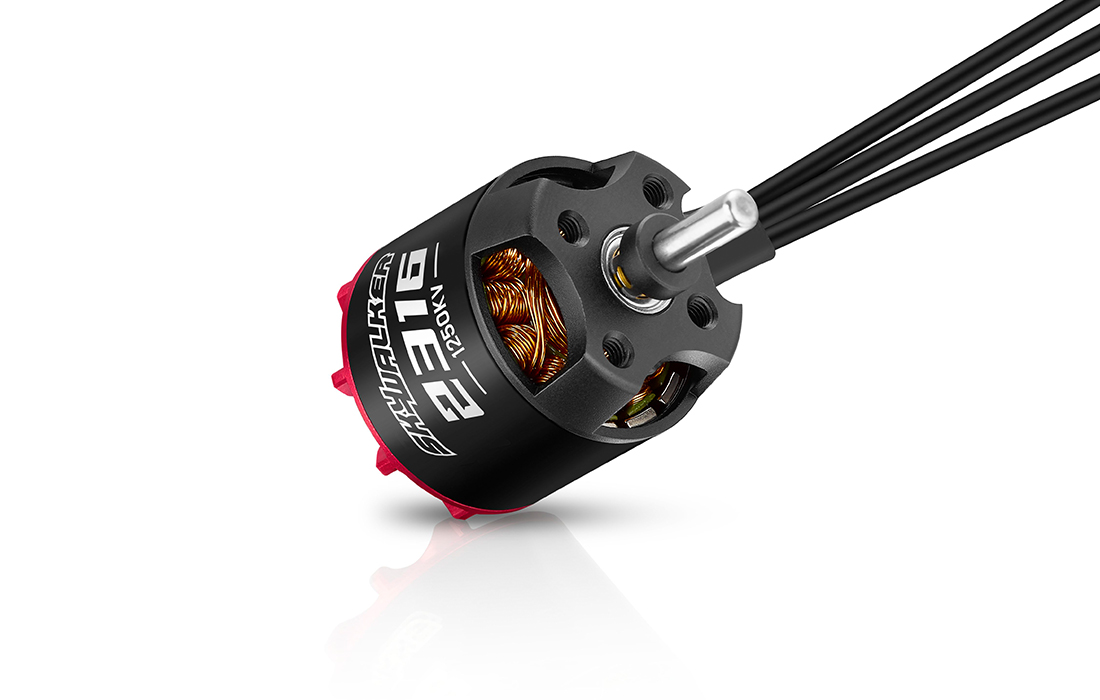

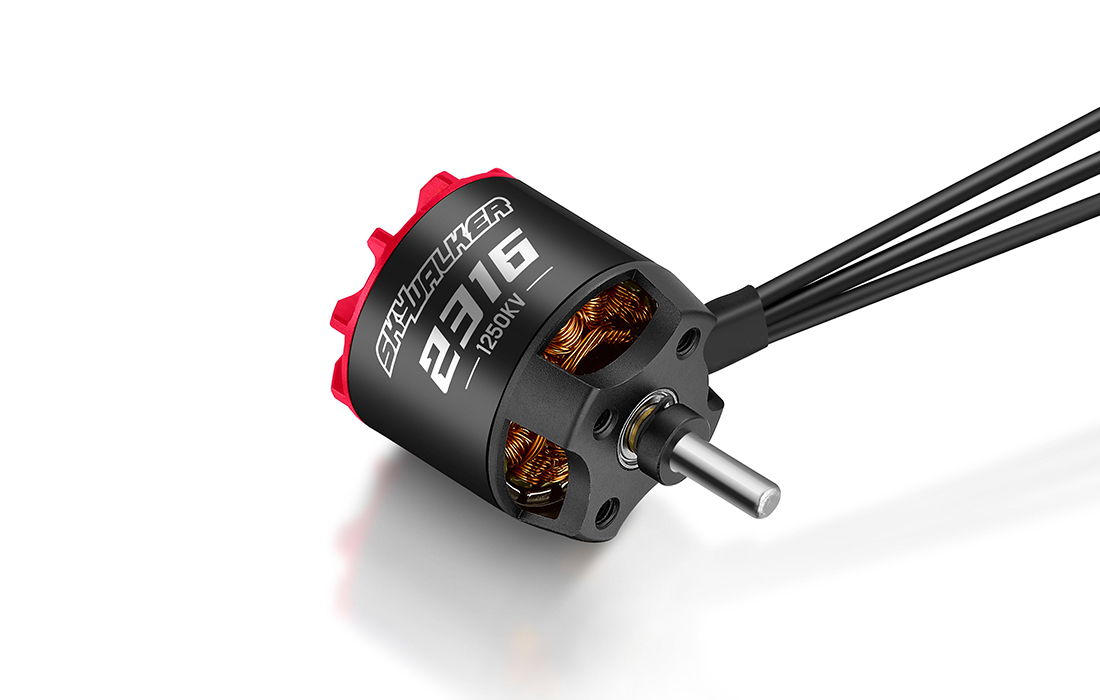

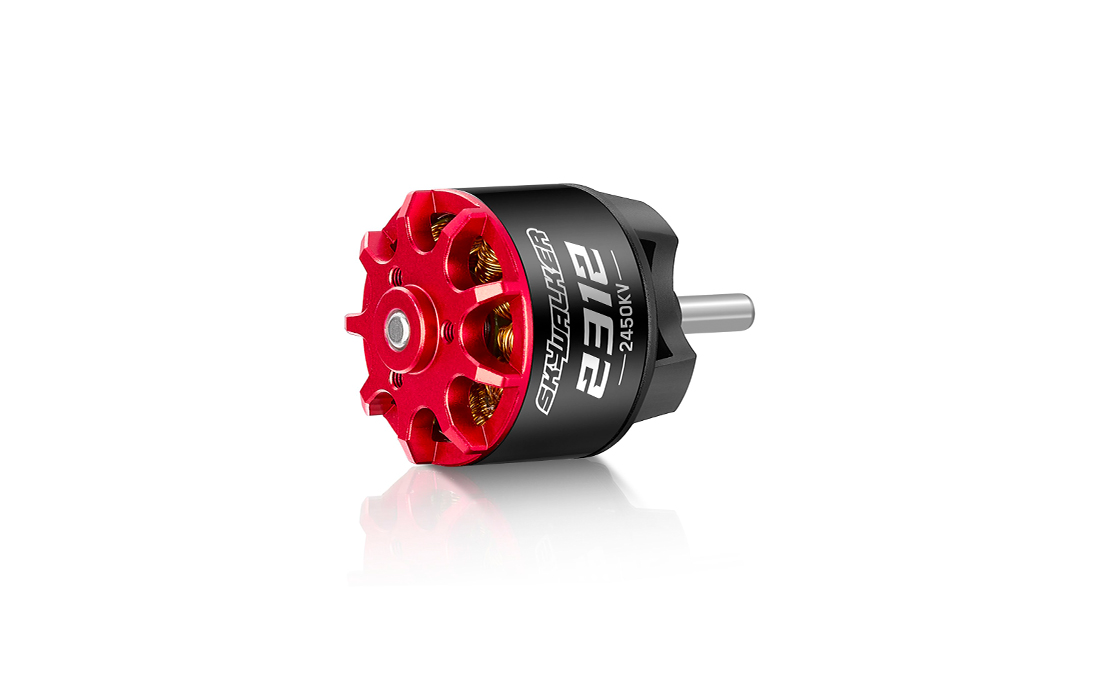

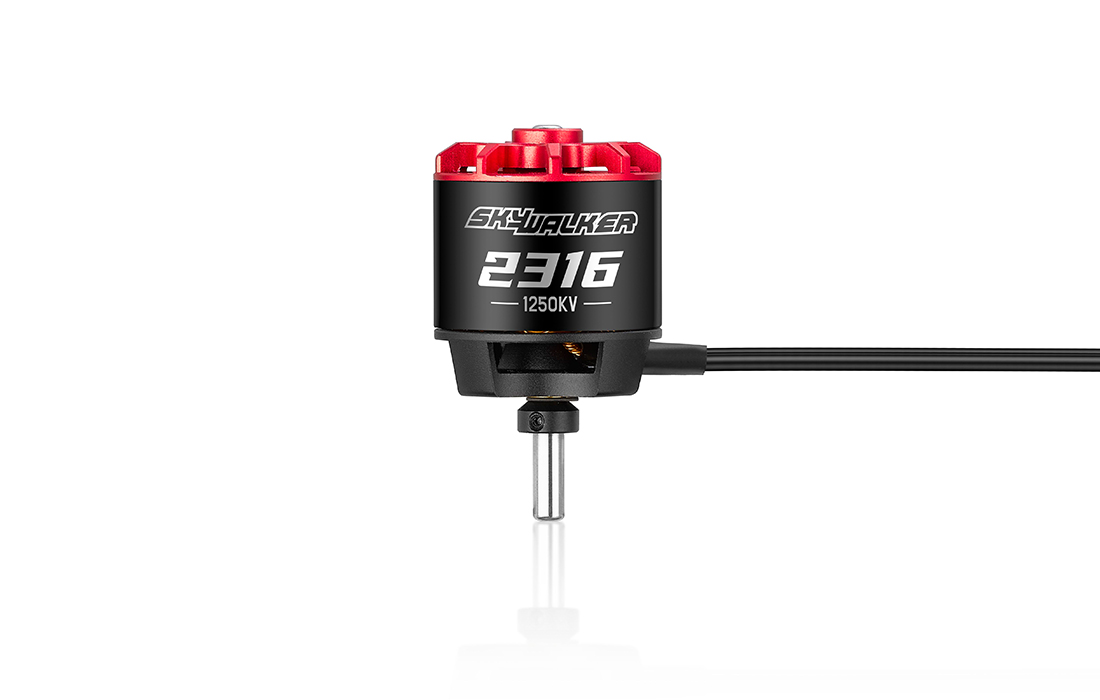

SkyWalker 2312 2316 2320
负载性能参数
RC动力系统
无人机动力系统
个人出行动力系统
功率高，性能强
全新设计的2312、2316、2320固定翼电机，
最大输出功率优势明显，
装配螺旋桨可提供更大拉力；
最大输出功率优势明显，
装配螺旋桨可提供更大拉力；
相比于竞品同规格电机
10%左右
最大输出功率高
10%左右
优异的散热结构
大镂空设计，
配合顶盖的自散热结构，
增强电机的散热能力，
延长电机的使用寿命。
配合顶盖的自散热结构，
增强电机的散热能力，
延长电机的使用寿命。
更高的动平衡要求
高品质轴承，高精度CNC加工，
配合优秀的生产组装动平衡工艺，
转子动平衡量极低，
有效减少电机震动，电机工作更平稳。
配合优秀的生产组装动平衡工艺，
转子动平衡量极低，
有效减少电机震动，电机工作更平稳。
转子多重防松脱设计
转子轴芯安装好铜垫及卡簧后，
再增加一个轴套固定，
防止电机转子松脱，增加电机可靠性。
再增加一个轴套固定，
防止电机转子松脱，增加电机可靠性。
转子组件
定子组件
铜垫
轴用挡圈
轴套
基米螺钉
优秀的用料
一线品牌JNEH1200硅钢片
0.2mm厚度材料
提供更低的铁损
N48强磁弧形磁钢设计
为电机提供
最大化的扭矩输出
180℃耐高温漆包线
增强定子线圈的
抗高温能力

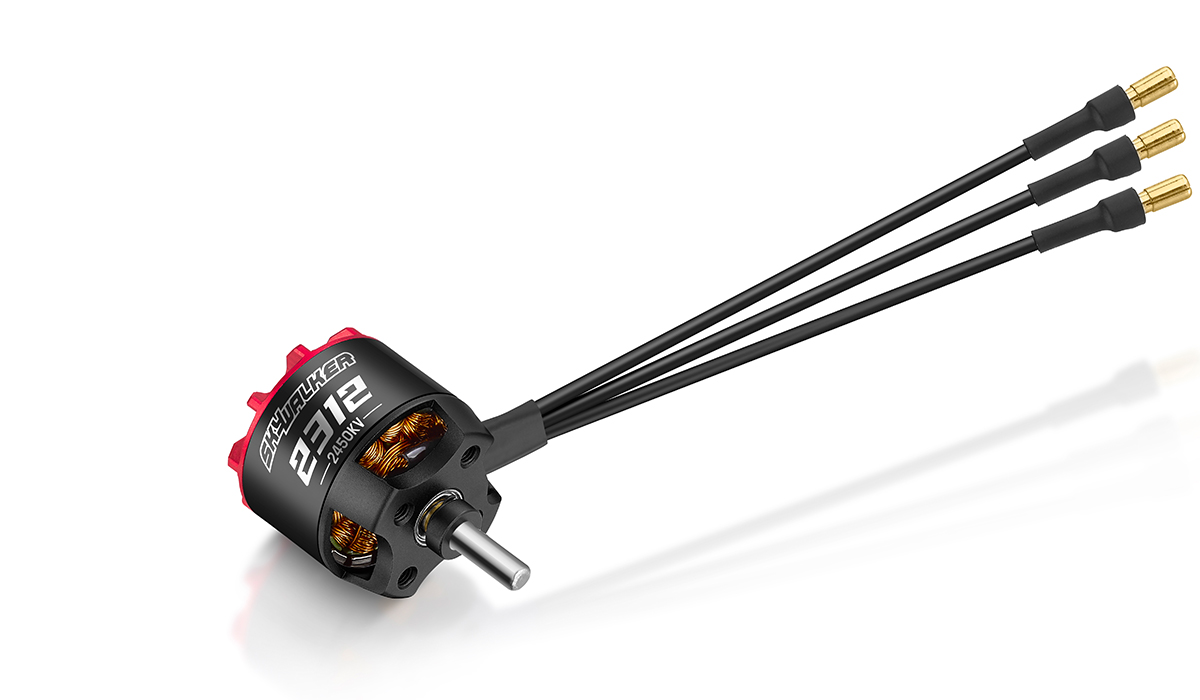

硅胶线出线
相比传统直出线
更柔软易于走线
标配组件
| 产品名称 | |
| 编号 | |
| 基本参数 | 推荐锂电节数 KV值 空载电流 相间内阻 槽极数 最大连续电流 最大连续功率 |
| 规格及重量 | 电机尺寸 电机重量 出轴轴径 轴承型号 线号 出线长度 |
| 搭配及安装 | 推荐电调 螺旋桨 桨夹安装孔螺纹 底座螺纹 |
| 产品名称 | Skywalker 2312 SL 980KV | Skywalker 2312 SL 1250KV | Skywalker 2312 SL 1400KV | Skywalker 2312 SL 2450KV | Skywalker 2316 SL 980KV | Skywalker 2316 SL 1250KV | Skywalker 2316 SL 1400KV | Skywalker 2320 SL 860KV | Skywalker 2320 SL 1100KV | Skywalker 2320 SL 1250KV | |
| 编号 | 30415000 | 30415003 | 30415001 | 30415002 | 30415050 | 30415051 | 30415052 | 30415100 | 30415101 | 30415102 | |
| 基本参数 | 推荐锂电节数 KV值 空载电流 相间内阻 槽极数 最大连续电流 最大连续功率 |
3-4S LIPO 980KV 1.3A/14.8V 75.6mΩ 12N14P 24A/180s 340W/10min |
3-4S LIPO 1250KV 1.5A/14.8V 51.6mΩ 12N14P 38A/35s 563W/35s |
3-4S LIPO 1400KV 1.8A/14.8V 39.9mΩ 12N14P 37A/65s 550W/65s |
3S LIPO 2450KV 4.1A/11.1V 19.3mΩ 12N14P 47A/10min 520W/10min |
3-4S LIPO 980KV 1.5A/14.8V 53.6mΩ 12N14P 31A/240s 455W/240s |
3-4S LIPO 1250KV 1.7A/14.8V 38.5mΩ 12N14P 41A/54s 615W/54s |
3-4S LIPO 1400KV 2.3A/14.8V 28.4mΩ 12N14P 42A/135s 618W/135s |
3-4S LIPO 860KV 1.5A/14.8V 48.4mΩ 12N14P 36A/90s 540W/90s |
3-4S LIPO 1100KV 1.8A/14.8V 33mΩ 12N14P 41A/180s 580W/194s |
3-4S LIPO 1250KV 2.3A/14.8V 28.9mΩ 12N14P 50A/94s 740W/94s |
| 规格及重量 | 电机尺寸 电机重量 出轴轴径 轴承型号 线号 出线长度 |
Φ28.8 *46mm 65g 4mm 684ZZ（D9*d4*4） 18AWG 100mm |
Φ28.8 *46mm 65g 4mm 684ZZ（D9*d4*4） 18AWG 100mm |
Φ28.8 *46mm 65g 4mm 684ZZ（D9*d4*4） 18AWG 100mm |
Φ28.8 *46mm 65g 4mm 684ZZ（D9*d4*4） 18AWG 100mm |
Φ28.8 *50mm 79g 4mm 684ZZ（D9*d4*4） 18AWG 100mm |
Φ28.8 *50mm 79g 4mm 684ZZ（D9*d4*4） 18AWG 100mm |
Φ28.8 *50mm 79g 4mm 684ZZ（D9*d4*4） 18AWG 100mm |
Φ28.8 *54mm 93g 4mm 684ZZ（D9*d4*4） 18AWG 100mm |
Φ28.8 *54mm 92g 4mm 684ZZ（D9*d4*4） 18AWG 100mm |
Φ28.8 *54mm 92g 4mm 684ZZ（D9*d4*4） 18AWG 100mm |
| 搭配及安装 | 推荐电调 螺旋桨 桨夹安装孔螺纹 底座螺纹 |
Skywalker-V2 30A 3S：10x6E，11x5.5E 4S：8x6E，9x4.5E" Φ12mm-3*M2.5 Φ16mm-2*M3/Φ19mm-2*M3 |
Skywalker-V2 30A-40A 3S：8x6E，9x4.5E,10X6E 4S：8x4E，8x6E Φ12mm-3*M2.5 Φ16mm-2*M3/Φ19mm-2*M3 |
Skywalker-V2 30A-40A 3S：7x6E，8x6E 4S：7x5E，8x4E Φ12mm-3*M2.5 Φ16mm-2*M3/Φ19mm-2*M3 |
Skywalker-V2 20A-50A 3S：5x3E，6x6E Φ12mm-3*M2.5 Φ16mm-2*M3/Φ19mm-2*M3 |
Skywalker-V2 30A-40A 3S：10x6E，11x5.5E 4S：9x4.5E，9x6E，10x5E Φ12mm-3*M2.5 Φ16mm-2*M3/Φ19mm-2*M3 |
Skywalker-V2 30A-50A 3S：9x4.5E，10x5E,10x6E 4S：7x6E，8x6E Φ12mm-3*M2.5 Φ16mm-2*M3/Φ19mm-2*M3 |
Skywalker-V2 40A-50A 3S：7x6E，8x6E 4S：7x5E，8x4E Φ12mm-3*M2.5 Φ16mm-2*M3/Φ19mm-2*M3 |
Skywalker-V2 30A-40A 3S：12x6E，13x6.5E 4S：10x5E，10x6E，11x5.5E Φ12mm-3*M2.5 Φ16mm-2*M3/Φ19mm-2*M3 |
Skywalker-V2 40A-50A 3S：10x5E，10x6E，11x5.5E 4S：8x6E，9x4.5E Φ12mm-3*M2.5 Φ16mm-2*M3/Φ19mm-2*M3 |
Skywalker-V2 40A-50A 3S：9x4.5E，9x6E，10x6E 4S：8x4E，9x4.5E Φ12mm-3*M2.5 Φ16mm-2*M3/Φ19mm-2*M3 |
