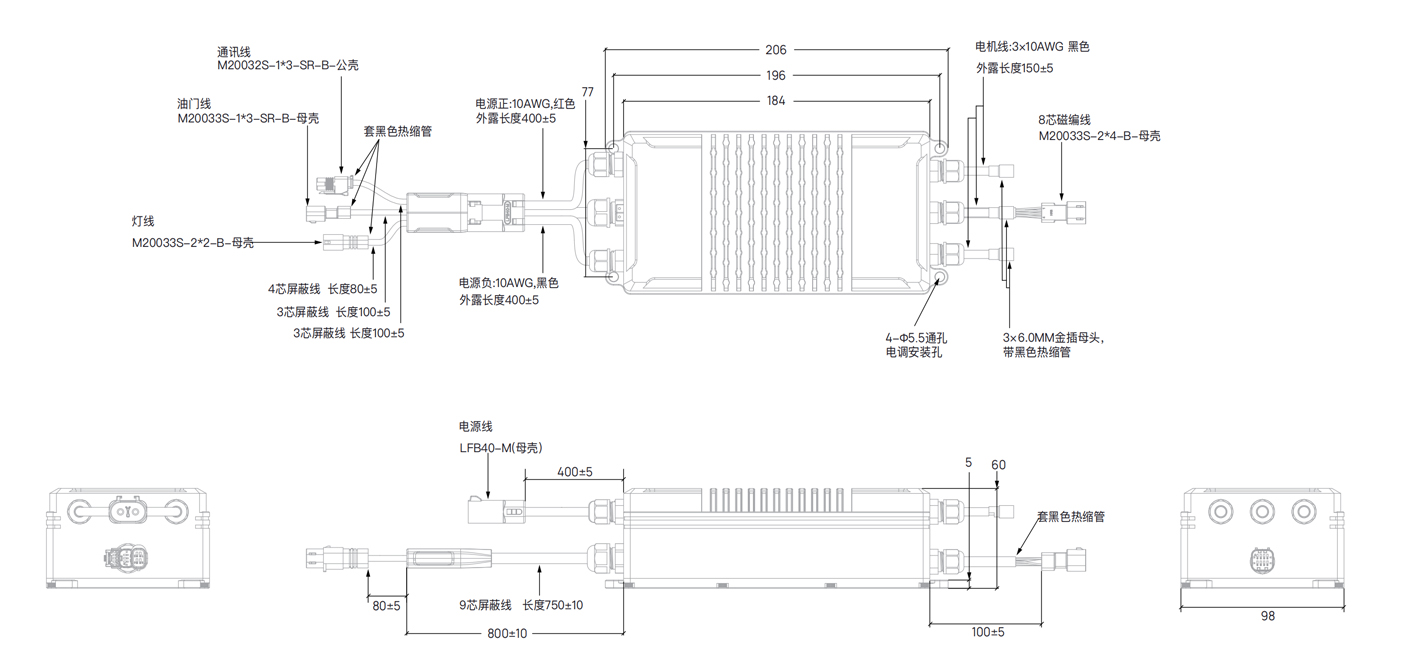

P65M 电调 工程图

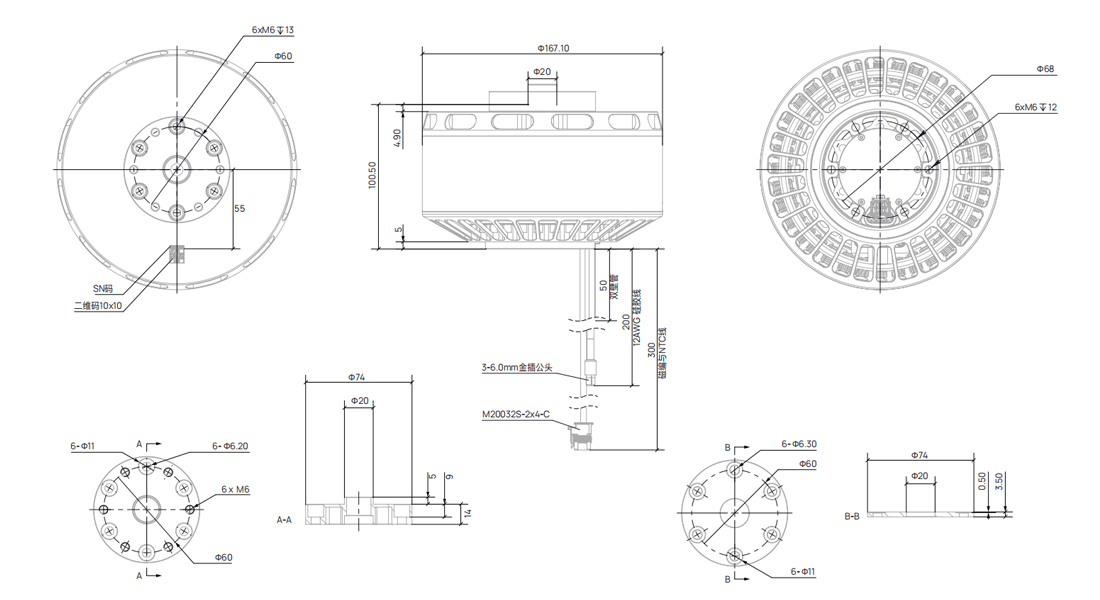

P65M 电机 工程图

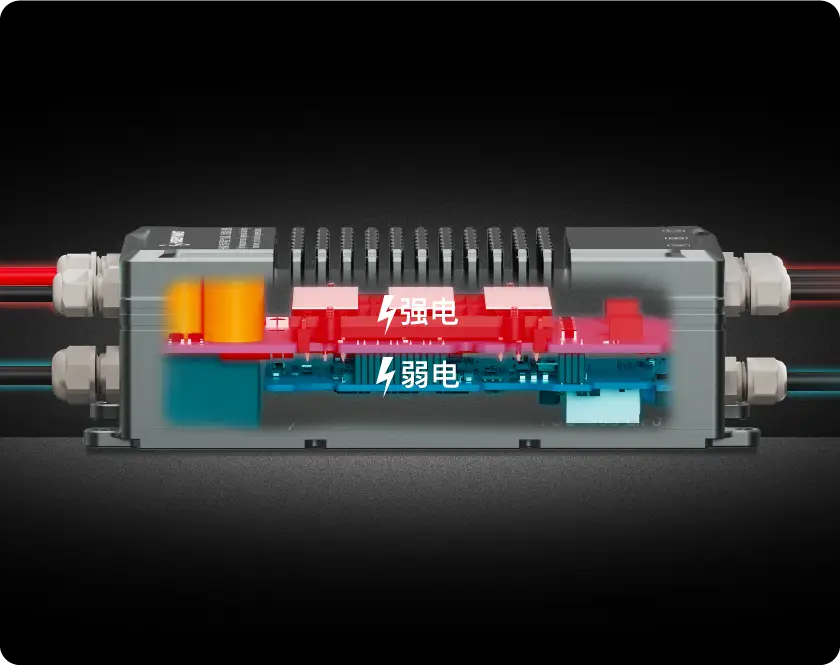

本产品采用大地PE与强电及弱电信号全隔离设计,整机设计时需保证电机底座安装位置与电调外壳低阻抗连接(共地)
P65M显示灯 工程图
72×25" 工程图

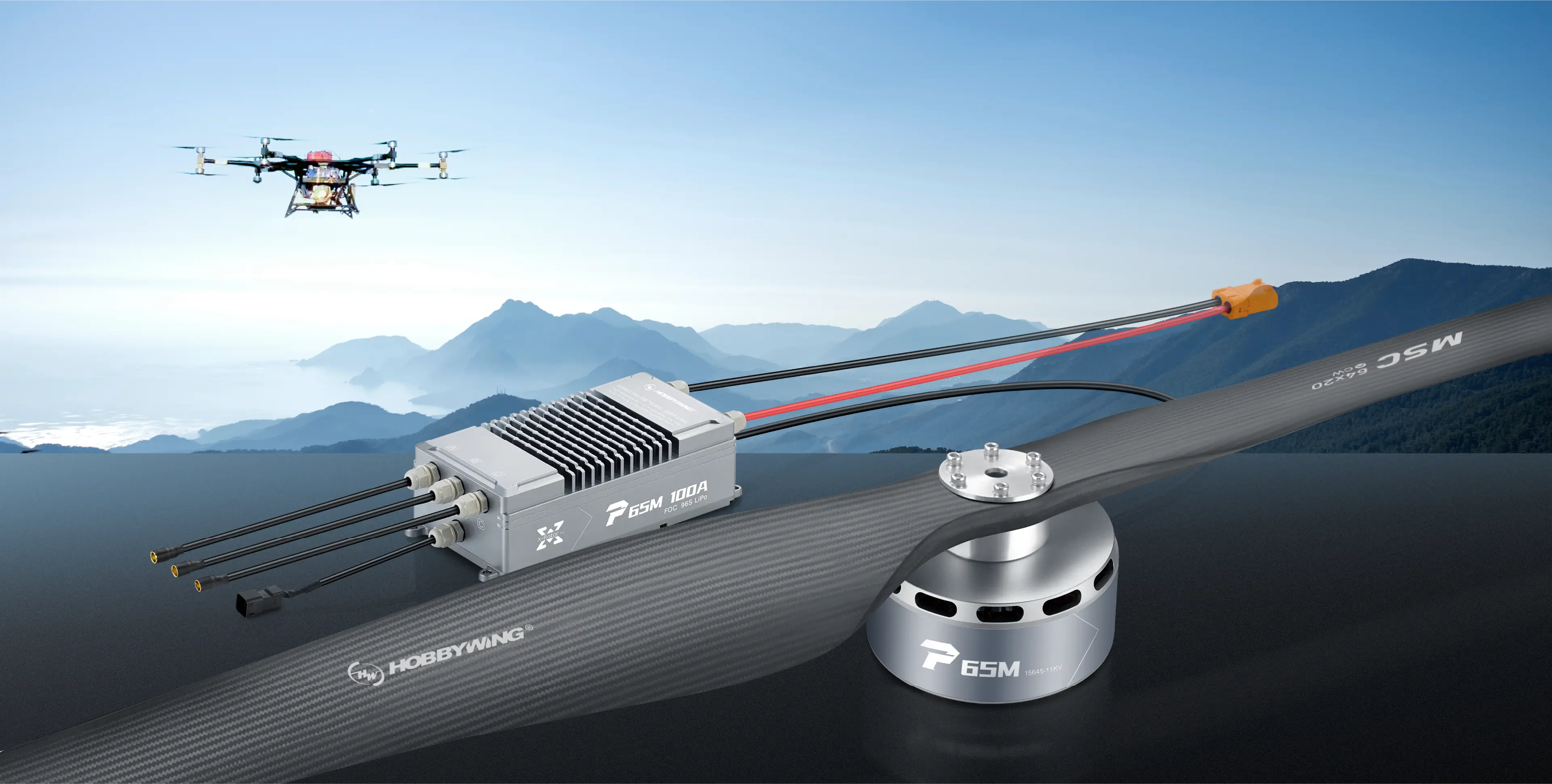

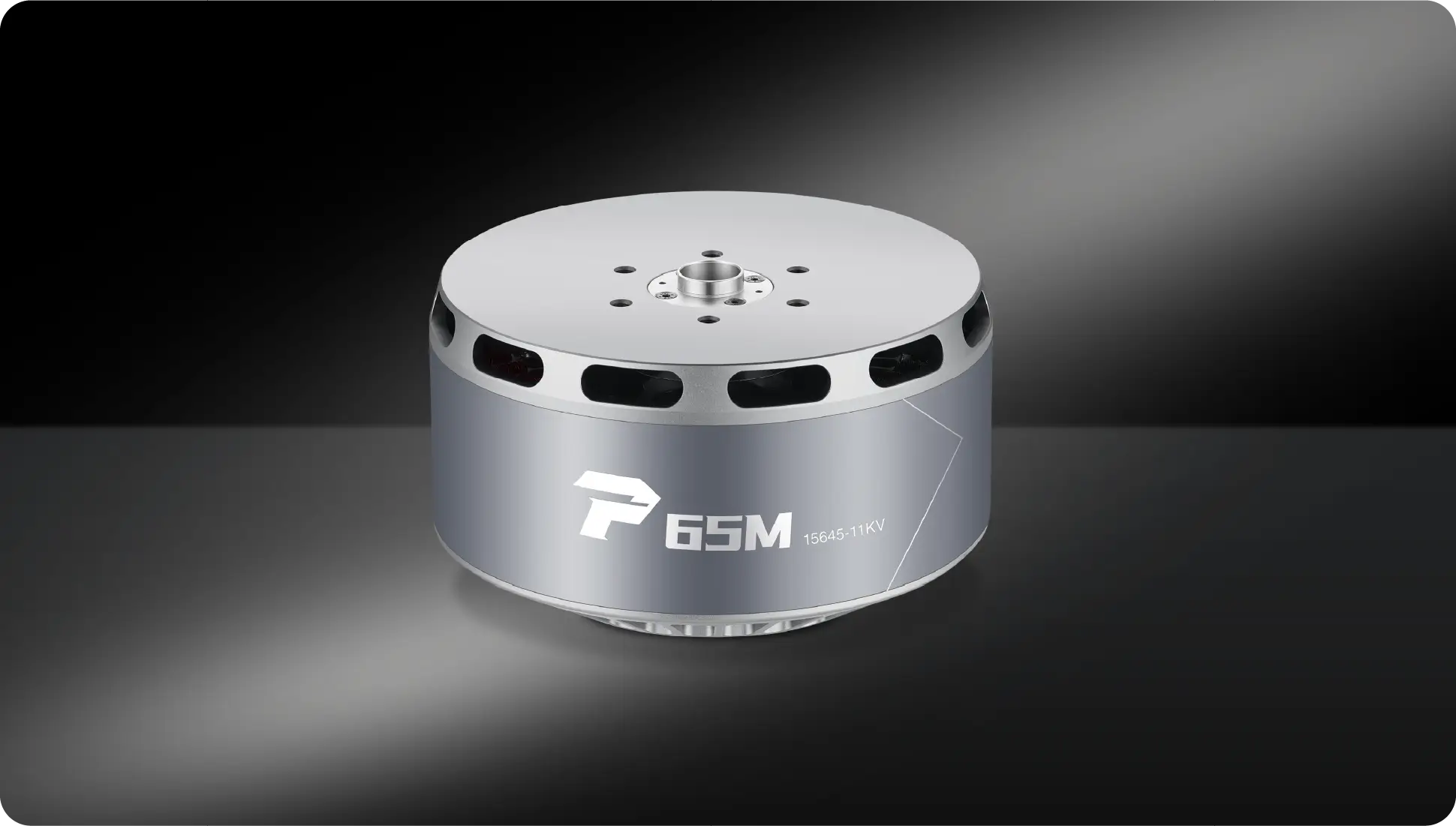

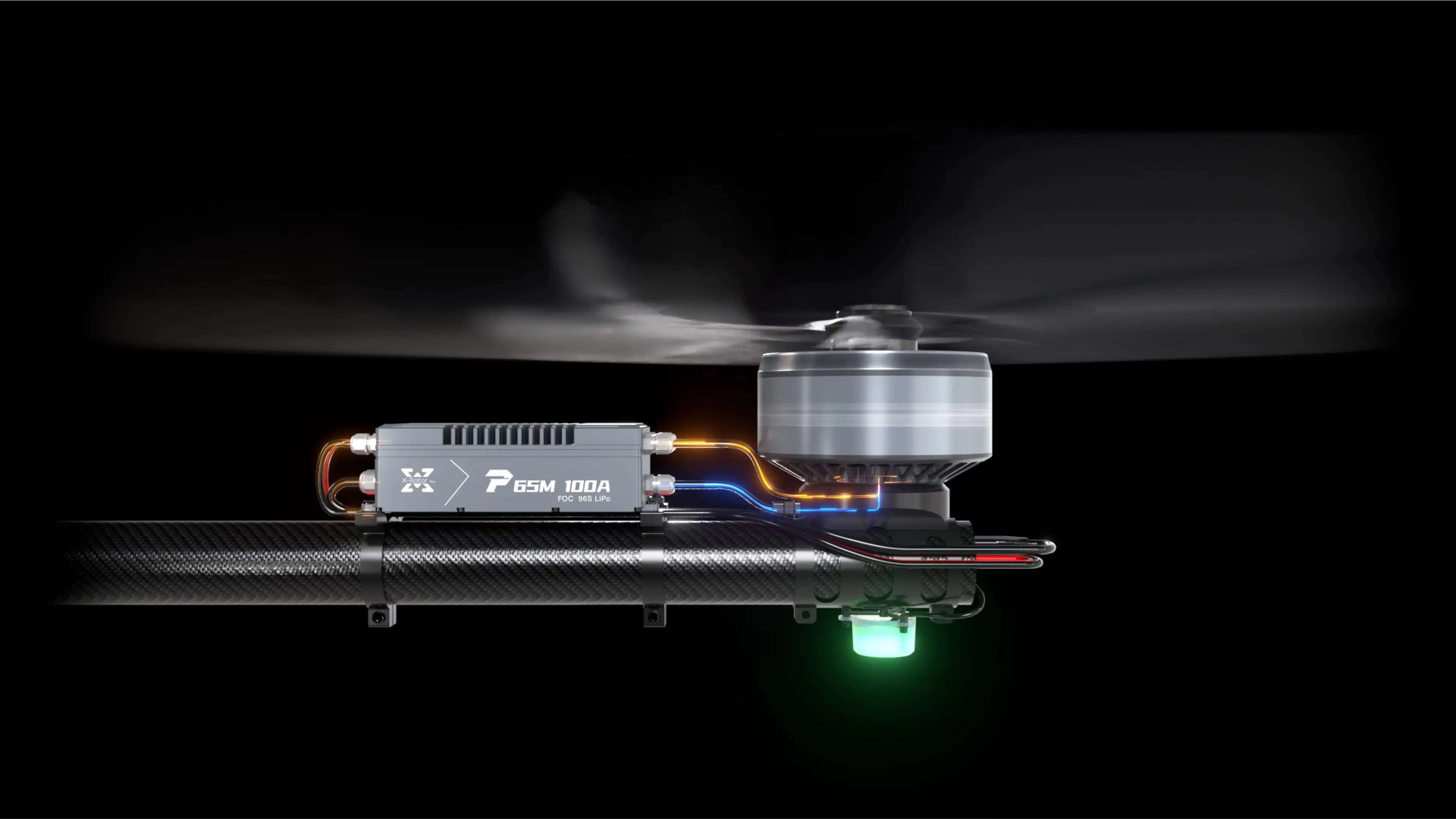

产品名称P65M
动力套参数
  • 产品型号
  • 最大拉力
  • 单轴推荐拉力
  • 推荐拉力力效
  • 电压范围*
  • 额定电压
  • 适配锂电池
  • 适⽤碳管直径
  • 动力套重量(含线、72寸桨)
  • 线材规格
  • 适用环境温度
  • 防尘防水等级
  • P65M
  • 130 kg
  • 65 kg
  • 72inch-7.5 g/W
  • 280~450V DC
  • 355 V
  • 96~107S(LiPo)
  • Φ60mm
  • 7430 g

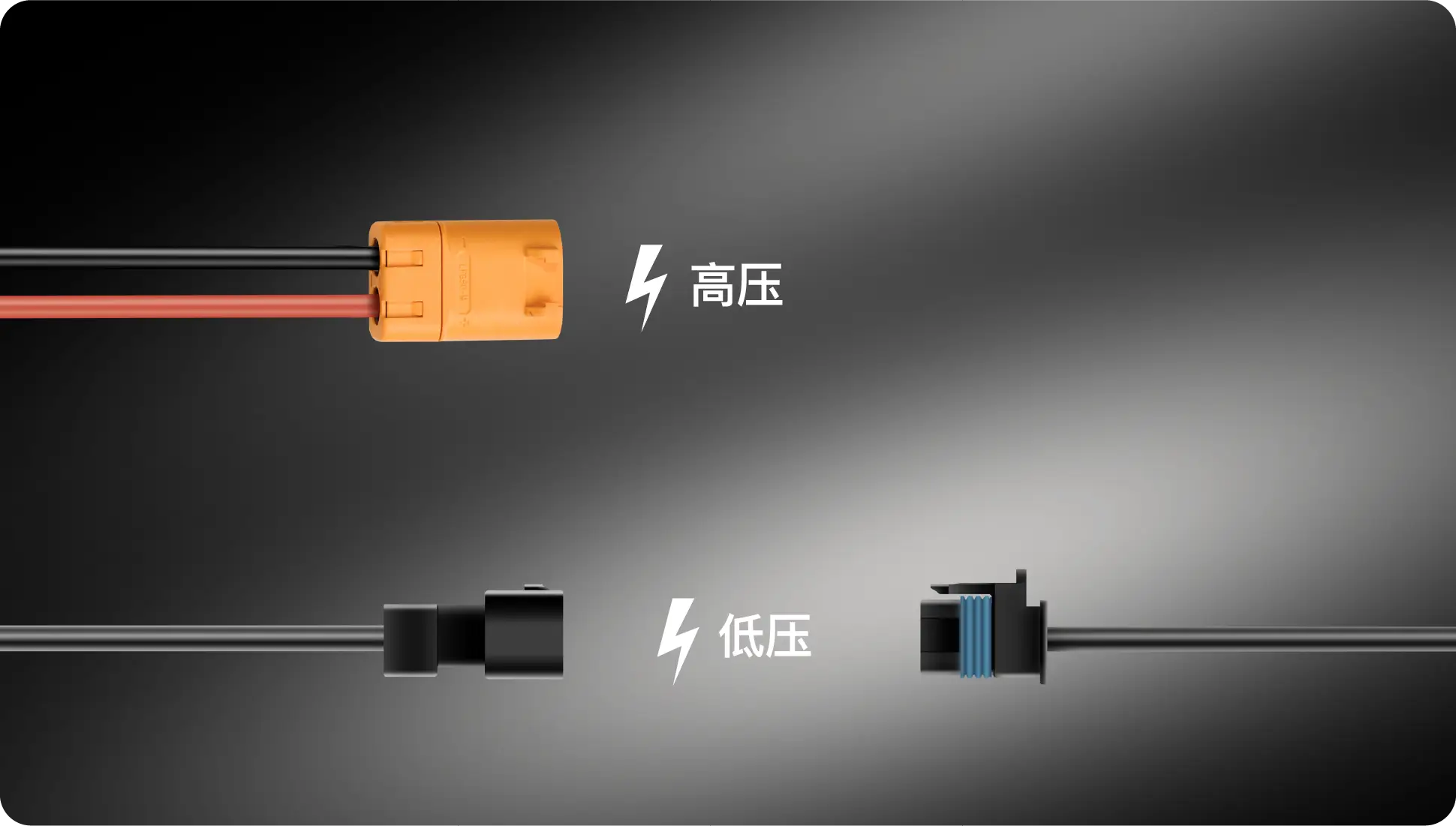

  • 电源线:10AWG*400mm 信号线:800mm
  • -35~55℃
  • IP35
*正常飞行工作电压范围280VDC~450VDC,悬停拉力工作电压范围315~450VDC,最大拉力工作电压范围336~450VDC

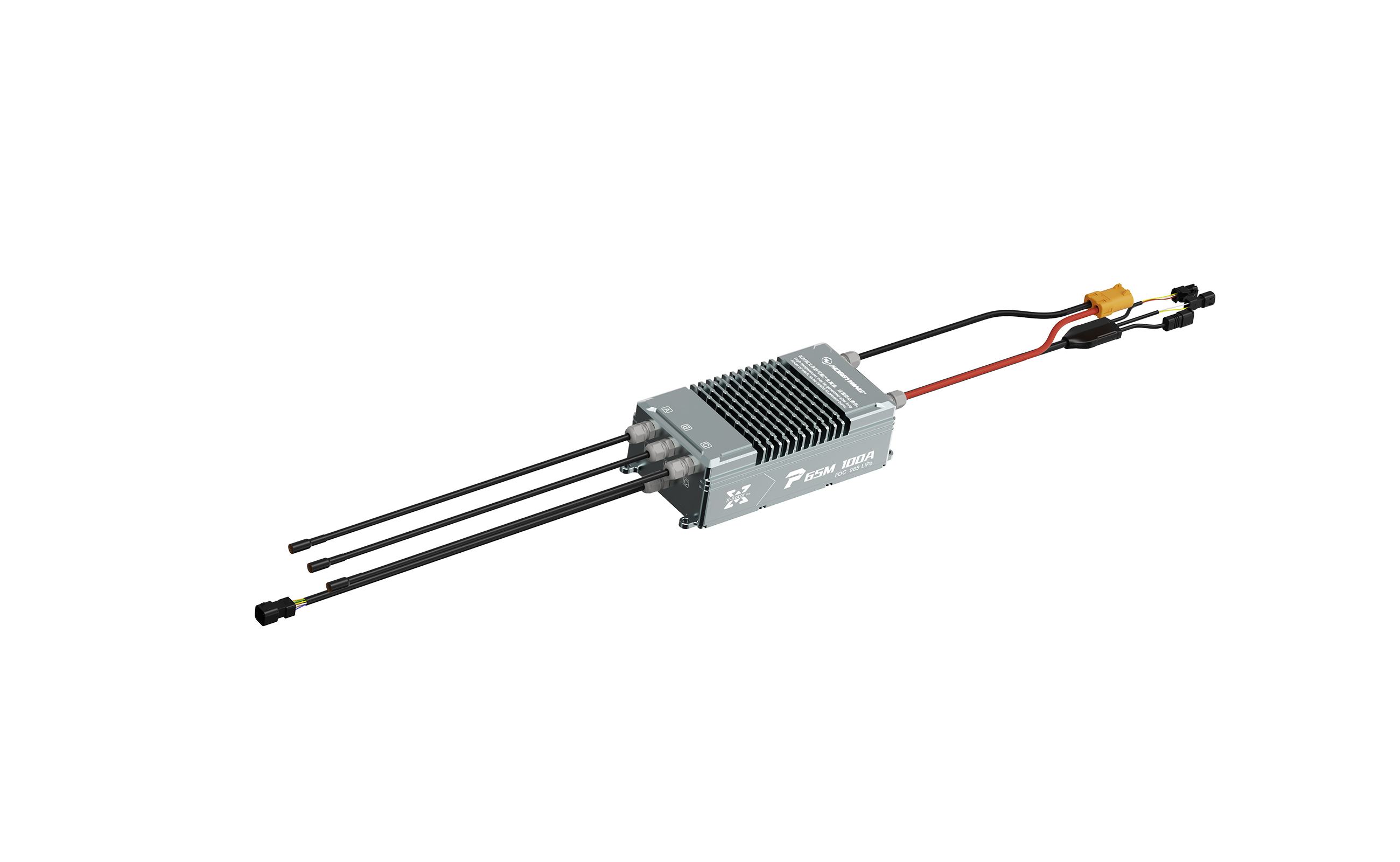

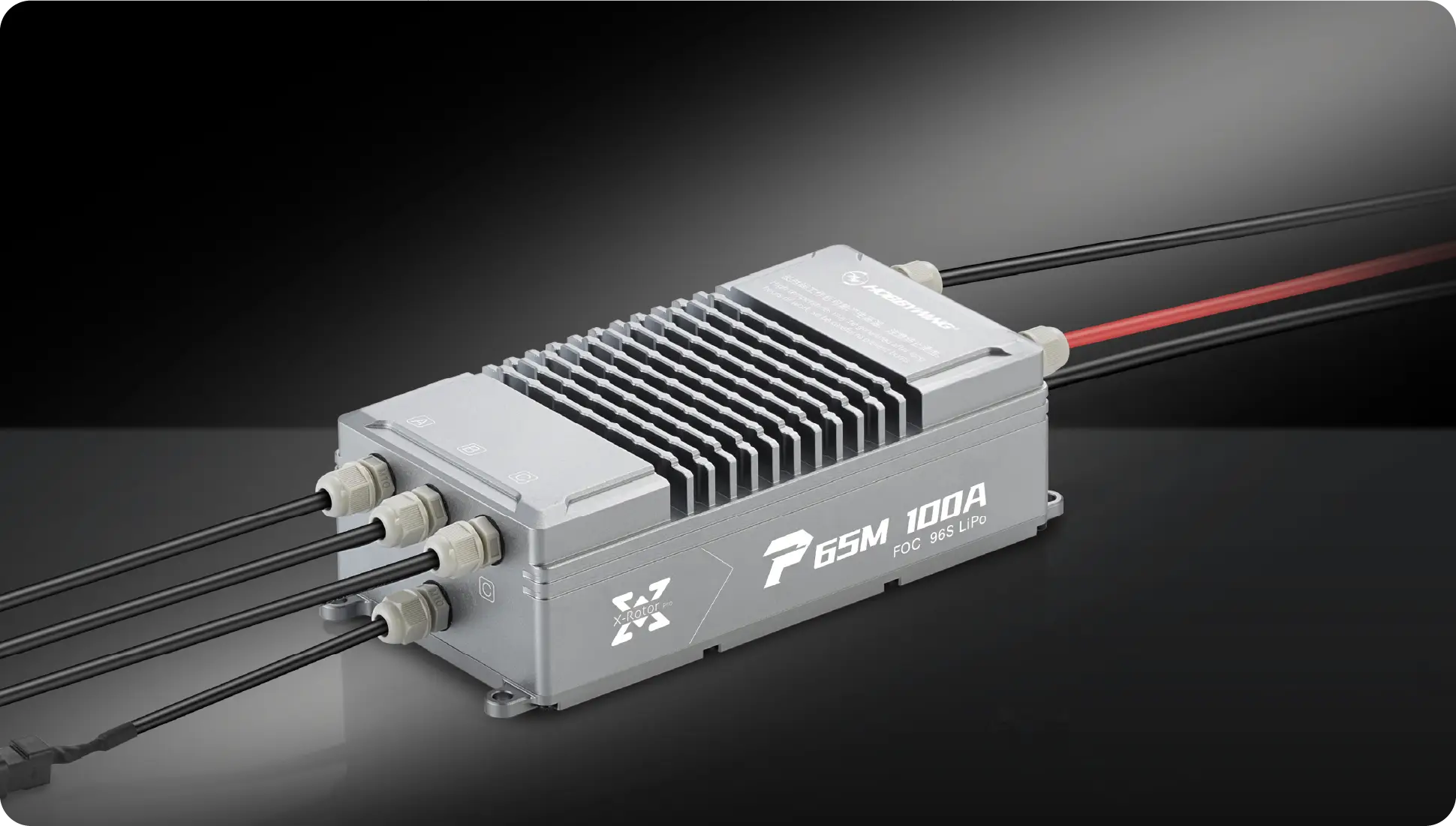

电调技术参数
  • 产品型号
  • 通讯方式
  • 电调尺寸
  • 重量(含线)
  • 最大电流
  • 持续电流
  • 防尘防水等级
  • 双油门
  • PWM脉宽(不支持校准)
  • 黑匣子
  • 100A-FOC
  • UAVCAN / RS485
  • 225.6*98*60 mm(带插头)
  • 1200 g
  • 100A(3s)
  • 40 A
  • IP67
  • CAN+RS485 / CAN+PWM / RS485+PWM
  • 1100~1940 μs

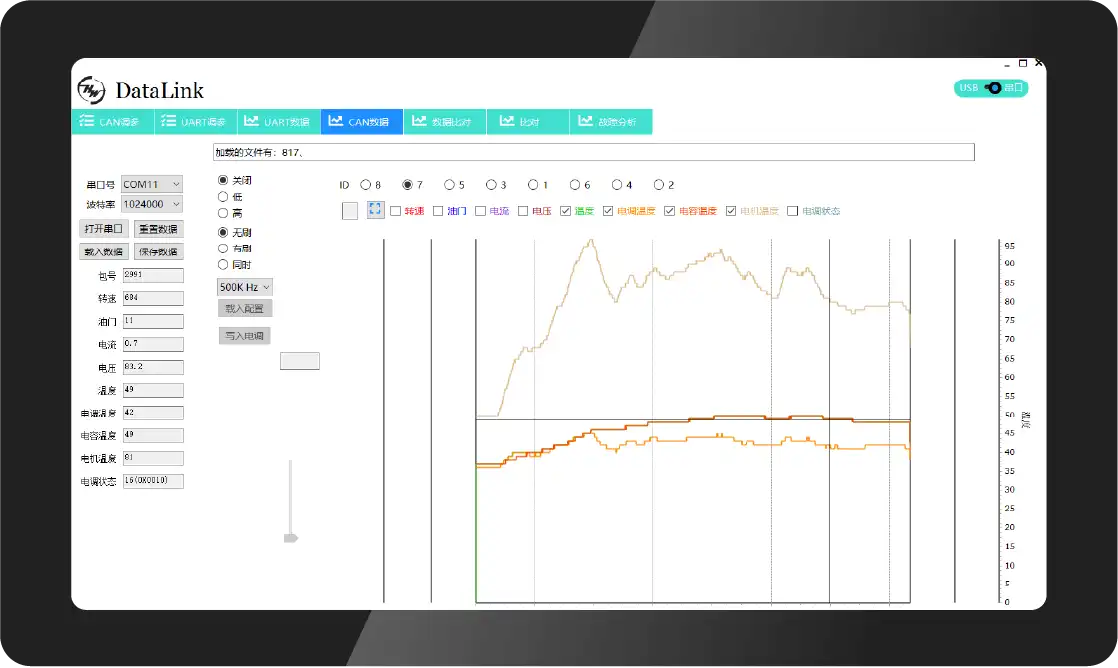

  • 2~48h 实时数据

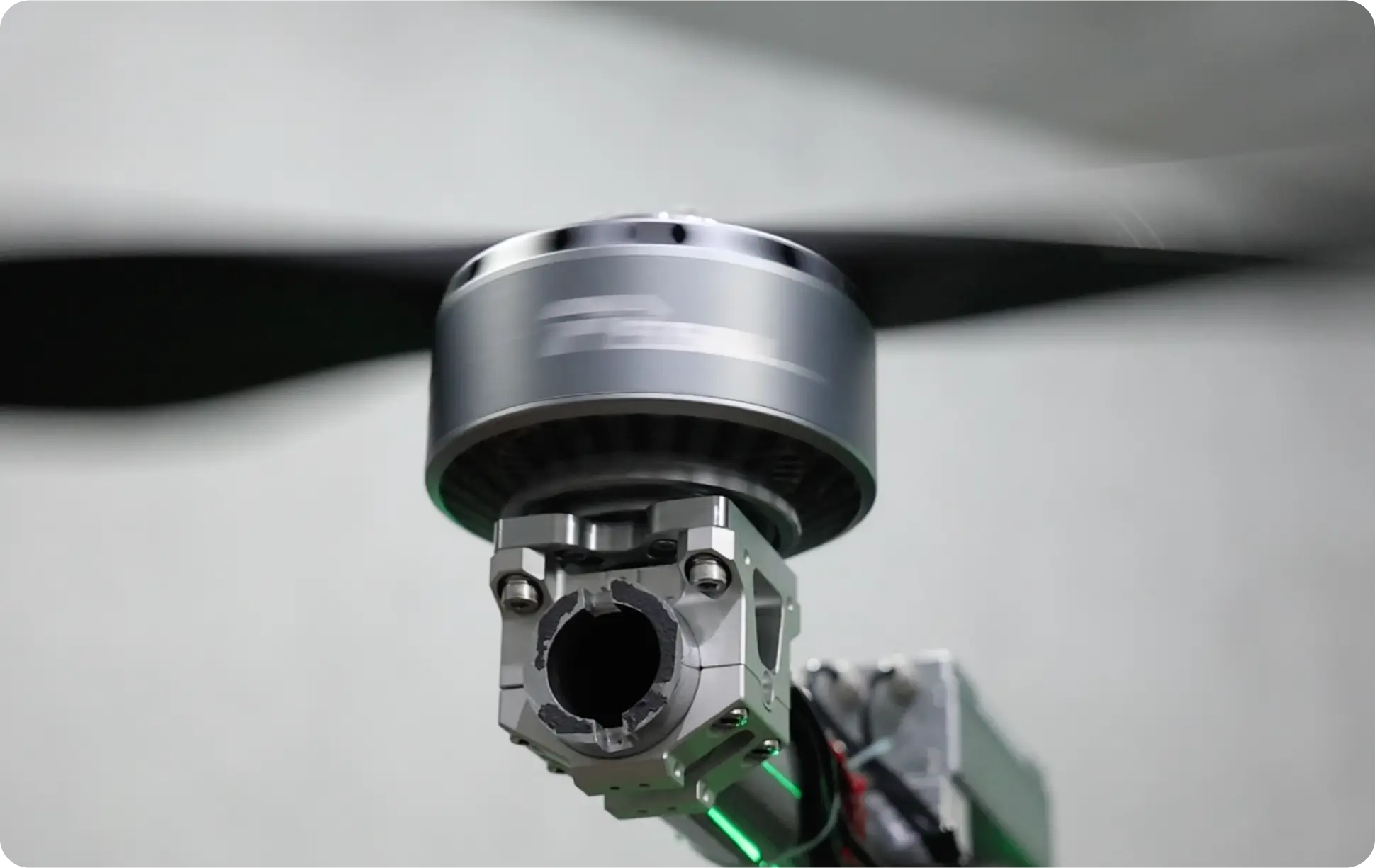

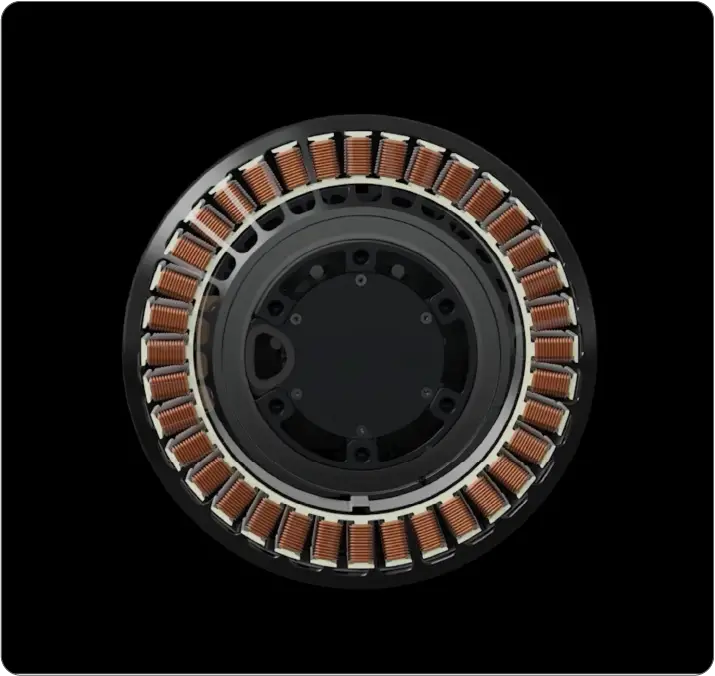

电机技术参数
  • 产品型号
  • KV值
  • 电机外直径
  • 槽极数
  • 防尘防水等级
  • 电机重量(含线)
  • 15645
  • 9.5 KV
  • 167.1*H110.5mm
  • 36N 42P
  • IPX5
  • 5115g±50

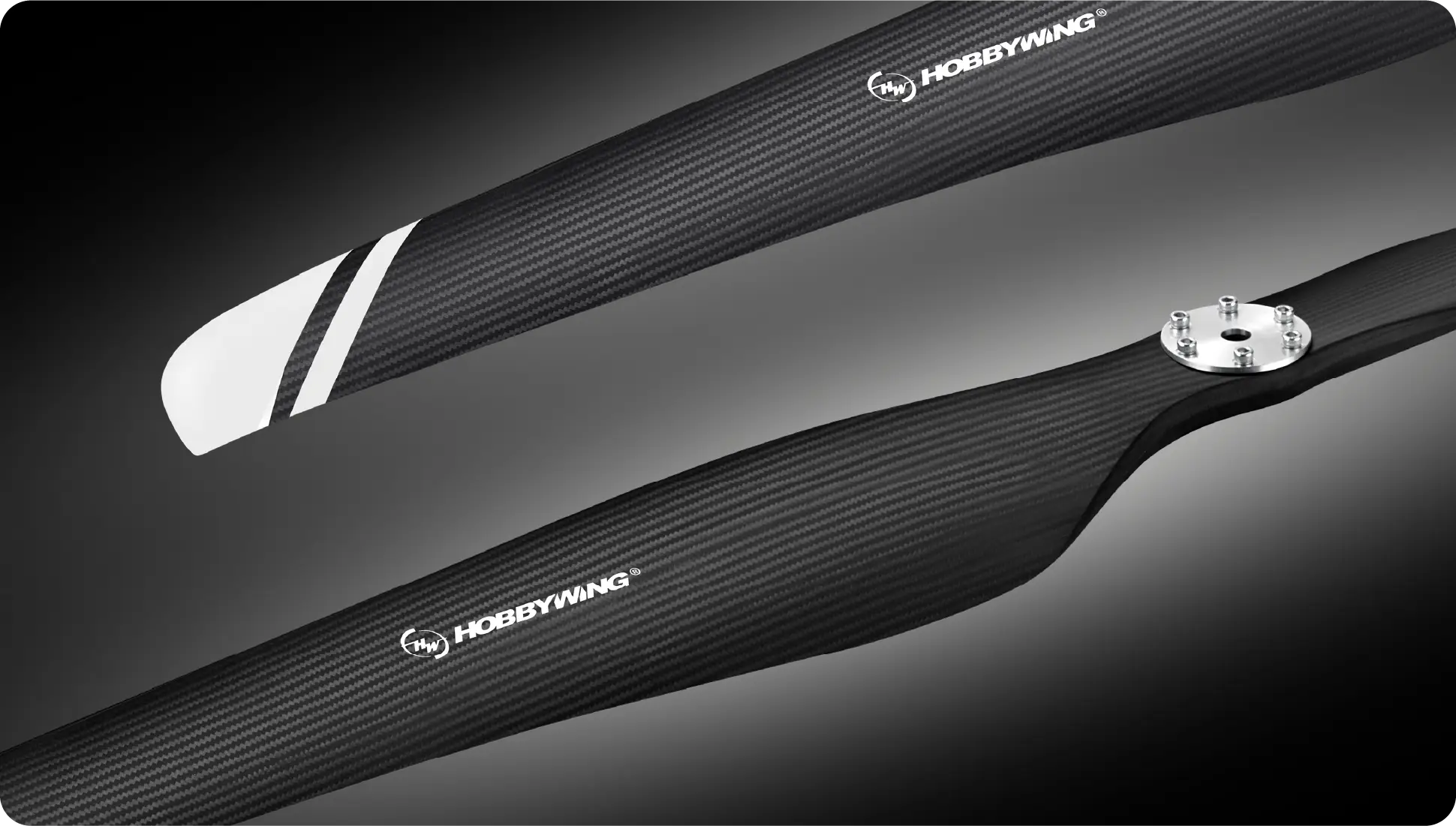

桨叶参数
  • 产品型号
  • 单支重量
  • 主要材质
  • 安装尺寸
  • 72x25"
  • 1150g±20
  • 碳纤维直桨
  • D60-6*M6,中心孔 D20

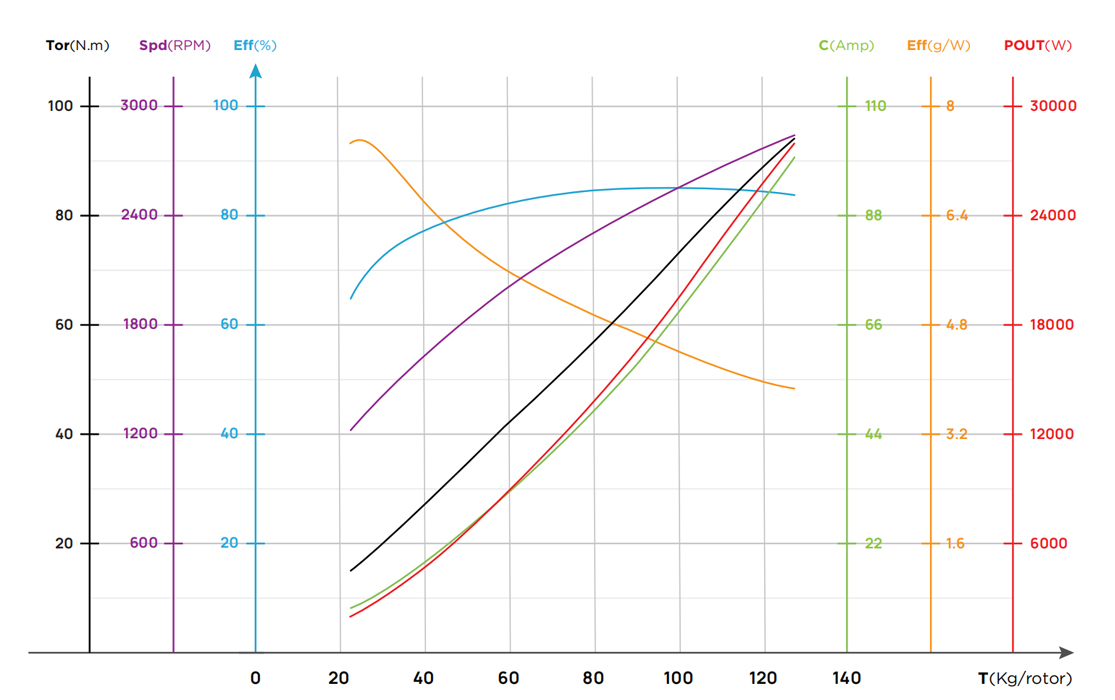

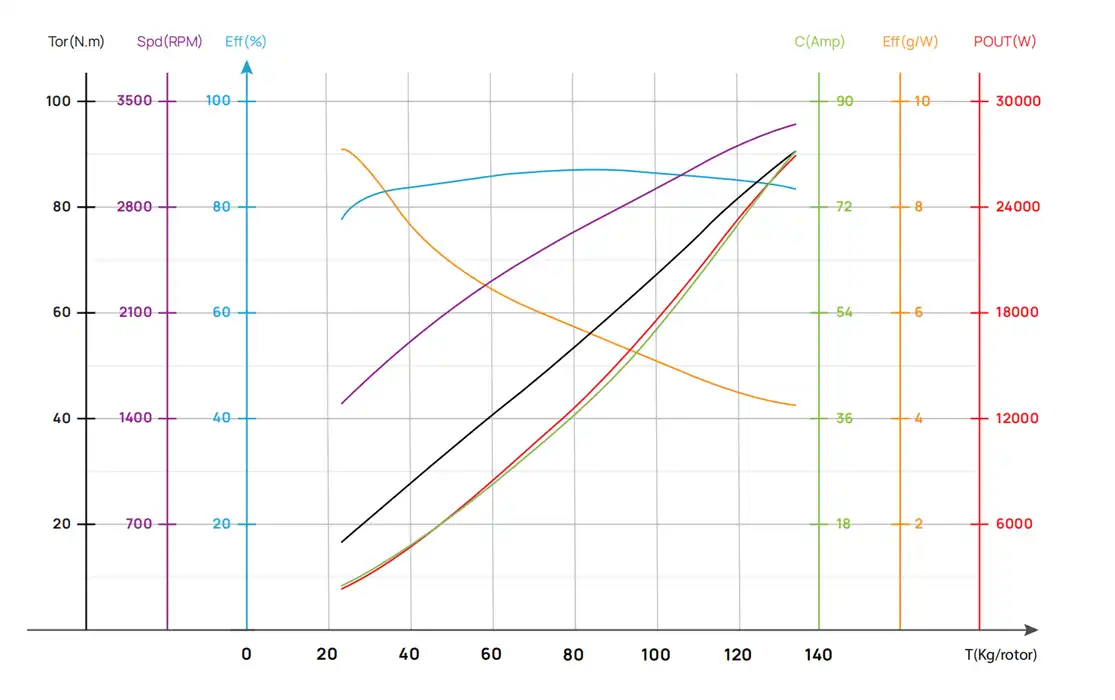

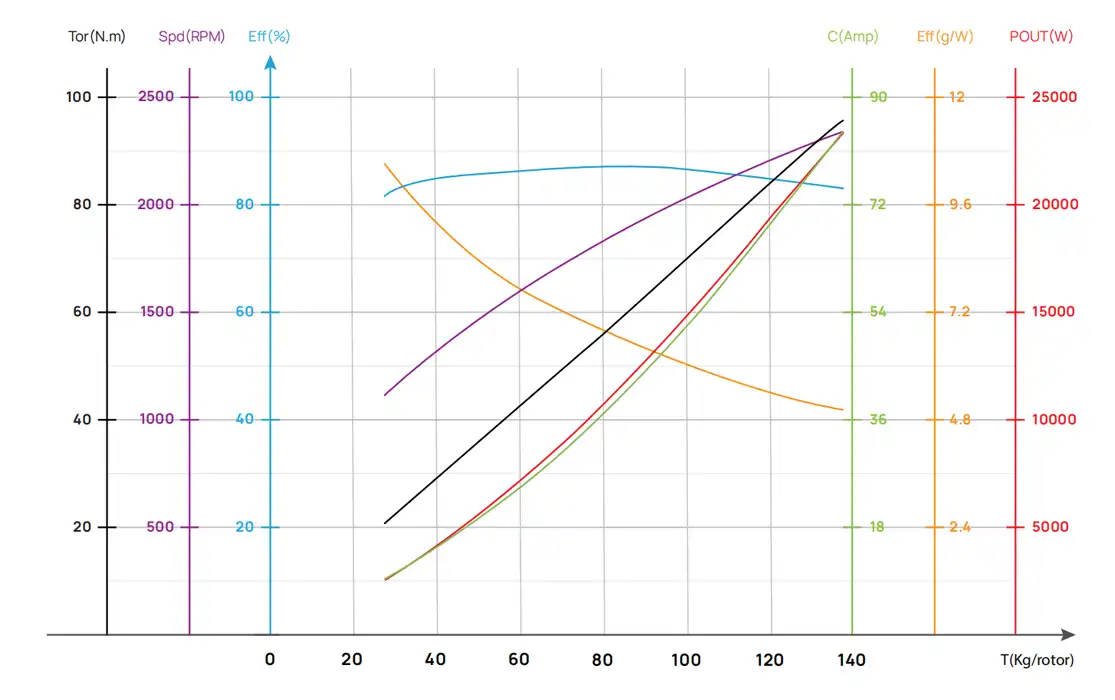

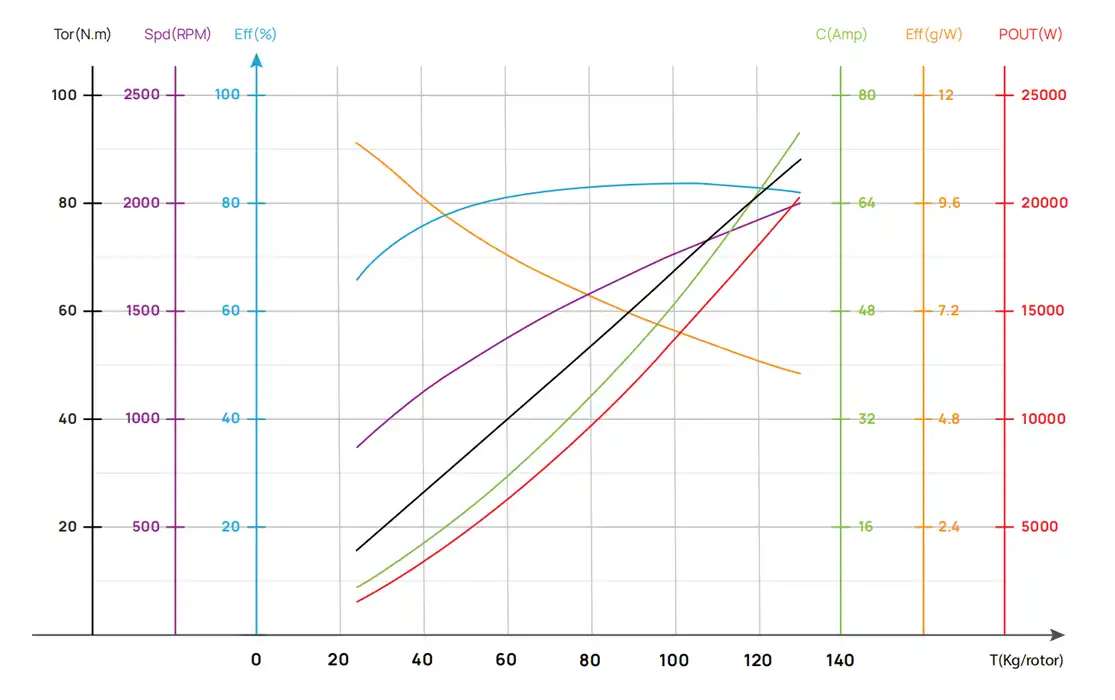

72x25" 负载性能参数
72x25" 负载性能参数

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度℃

400V

72x25"

35%

29723

11.1

4448.0

1185

6.7

22.06

79℃

37%

32350

12.0

4808.0

1238

6.7

24.06

39%

35999

13.4

5340.0

1306

6.8

26.89

42%

41707

15.6

6248.0

1406

6.7

31.39

45%

47600

18.2

7264.0

1500

6.6

36.00

48%

53588

20.9

8376.0

1588

6.4

40.60

51%

59596

23.9

9572.0

1671

6.2

45.09

54%

65564

27.1

10844.0

1749

6.1

49.46

57%

72413

31.1

12420.0

1834

5.8

54.43

60%

78144

34.6

13844.0

1904

5.7

58.61

63%

83717

38.3

15328.0

1969

5.5

62.75

66%

88224

41.5

16604.0

2022

5.3

66.17

69%

94303

46.1

18436.0

2091

5.1

70.90

72%

100084

50.7

20288.0

2155

5.0

75.52

75%

104016

54.0

21604.0

2197

4.8

78.70

78%

107768

57.2

22892.0

2236

4.7

81.73

81%

112012

61.0

24388.0

2278

4.6

85.10

84%

115940

64.5

25788.0

2315

4.5

88.10

86%

117773

66.1

26444.0

2330

4.5

89.45

89%

122173

70.0

28012.0

2365

4.4

92.44

95%

126116

73.5

29396.0

2392

4.3

94.74

100%

129334

76.2

30488.0

2411

4.3

96.27

以上数据为好盈实验室于室温 25℃、海平面高度,变化油门输入调节测得,电机温度为推荐拉力下持续运行 15min数据,仅供参考。
72x25" 负载性能参数
72x25" 负载性能参数

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度℃

355V

72*25"

33%

25813

9.9

3528.7

1099

7.3

19.36

81℃

35%

30192

11.7

4164.2

1186

7.3

22.58

37%

33775

13.4

4746.4

1255

7.1

25.27

39%

38352

15.6

5541.6

1339

6.9

28.75

42%

42088

17.5

6223.2

1405

6.8

31.59

45%

47802

20.6

7298.8

1500

6.6

35.92

48%

53624

23.7

8420.6

1589

6.4

40.29

51%

59520

27.0

9588.6

1672

6.2

44.68

54%

66438

31.0

11012.1

1762

6.0

49.80

57%

72350

34.7

12300.8

1834

5.9

54.17

60%

78194

38.5

13664.0

1902

5.7

58.54

63%

83918

42.6

15112.4

1967

5.6

62.87

66%

90377

47.6

16905.1

2040

5.4

67.84

69%

93933

50.6

17970.1

2080

5.2

70.62

72%

99868

56.0

19869.4

2145

5.0

75.30

75%

103849

59.8

21225.5

2189

4.9

78.44

78%

108306

64.3

22808.8

2237

4.8

81.92

81%

111729

67.8

24061.9

2273

4.7

84.55

84%

116043

72.3

25670.1

2315

4.5

87.75

90%

122075

78.6

27910.1

2367

4.4

91.89

100%

128580

85.1

30192.8

2407

4.3

95.65

以上数据为好盈实验室于室温 25℃、海平面高度,变化油门输入调节测得,电机温度为推荐拉力下持续运行 15min数据,仅供参考。
