XeRun V10 G2

概览
技术参数
技术支持
推荐配件
细节图

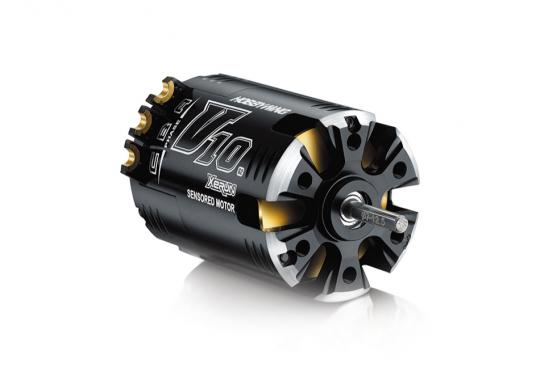

卓越设计、做工精益求精

源于超级跑车轮毂造型的设计灵感，造就了动力澎
湃的电机外观设计。电机经过精密加工，转子轴向
虚位极小，无需薄铜片进行转子辅助定位，彻底避
免了因薄铜片磨损而导致的电机故障。

卓越设计
做工精益求精

超好的线性、自由随心的操控手感

内置霍尔传感器，搭配经动平衡处理的高精度转子，以确保电机
具有超好的线性，令操控者随心所欲地控制爱车。

高品质用料确保电机寿命

采用高硬度铝质外壳、200°C耐高温线材、200°C耐高温防爆结构转子、
纯进口高精度高强度轴承，为电机出色的性能、超高的耐用性提供可靠的保障。

高品质用料
确保电机寿命

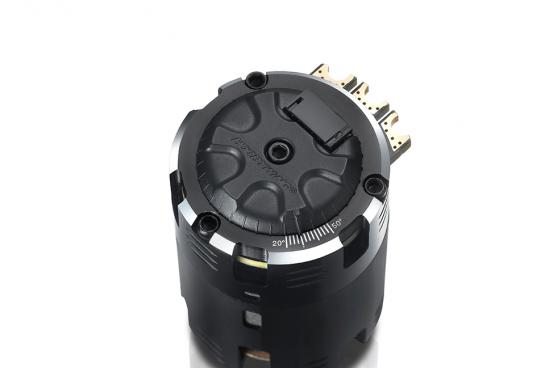

方便实用的可调机械进角

非STOCK电机（3.5T-8.5T）可进行20至50度机械进角调整，
STOCK电机（10.5T-25.5T）可进行30至60度进角调整

方便实用可
调机械进角

非STOCK电机
(3.5T-8.5T)
可进行20°至50°
机械进角调整

STOCK电机
(10.5T-25.5T)
可进行30°至60°
机械进角调整

超高效率输出

马达输出效率极高，最高可达到90%；在同等负载情况，
有效的降低了马达的温度，且能输出更大功率。

高效率输出

马达超高
效率输出

可拆卸式的结构便于清洁和维修

电机采用可拆卸式结构设计(部分可拆)，便于日常的清洁和维修，
能够有效地延长电机使用寿命、提高电机的工作效率。

可拆卸式的结构
便于清洁和维修

符合各竞赛电机规则，多种认证

产品符合IFMAR、ROAR、JMRCA竞赛级电机规范，通过ROHS、CE、FCC等认证。

安装和连接

电机需焊接三根输入线。这三根线通常以颜色区分，一般蓝色为A相，黄色
为B相，橙色为C相。安装和连接时请注意以下几点：

★ 采用不长于8mm的 M3螺丝安装电机到模型上。
★ 连接/焊接电子调速器（ESC）的动力线时，请注意ESC标记，确保ESC
和电机上的端子一一对应，即: ESC电线A与电机A相匹配，ESC电线B
与电机B相匹配，ESC电线C与电机C相匹配。
★ 如果您要使用有感ESC，务必确保感应线是干净的、未损坏的，并注意
感应线的方位，将感应线按正解的方位分别连接在电机和ESC的接线口
上。
★ 开启电源前，请再次仔细检查所有连接的正确性，如图所示。

包装

产品名称
编号
类型	比例有刷 / 无刷有感 / 无感极数
基本参数	KV值支持锂电节数空载电流(A) 最大输出功率(W) 最大输出功率点电流
尺寸及重量	外径(mm) 长度(mm) 轴径(mm) 重量(g) 前轴承后轴承
其他参数	进角应用

产品名称

XeRun V10 G2-3.5T

XeRun V10 G2-4.5T

XeRun V10 G2-5.5T

XeRun V10 G2-6.5T

XeRun V10 G2-7.5T

XeRun V10 G2-8.5T

XeRun V10 G2-10.5T

XeRun V10 G2-13.5T

XeRun V10 G2-17.5T

XeRun V10 G2-21.5T

XeRun V10 G2-25.5T

编号

30401100

30101101

30101102

30101103

30101104

30101105

30101106

30101107

30401108

30101109

30401101

类型

比例

有刷 / 无刷

有感 / 无感

极数

1/10^th

无刷

有感

2

基本参数

KV值

支持锂电节数

空载电流(A)

最大输出功率(W)

最大输出功率点电流

9550

2S

8.4

600

120

7600

2S

6.6

500

115

5800

2S

6.5

470

110

5000

2S

5.5

430

105

4550

2S

3.8

380

97

4050

2S

3.2

360

90

3800

2-3S

2.1

260

74

3000

2-3S

1.8

220

59

2300

2-3S

1.3

150

41

1900

2-3S

1.1

120

32

1500

2-3S

0.8

85

24

尺寸及重量

外径(mm)

长度(mm)

轴径(mm)

重量(g)

前轴承

后轴承

36.0(1.417in)

52.5(2.067in)

3.17(0.125in)

178(6.279oz)

R2(D9.525*D3.175*t3.967)

D9.525*D3.175*t3.967

36.0(1.417in)

52.5(2.067in)

3.17(0.125in)

181(6.385oz)

R2(D9.525*D3.175*t3.967)

D9.525*D3.175*t3.967

36.0(1.417in)

52.5(2.067in)

3.17(0.125in)

172(6.067oz)

R2(D9.525*D3.175*t3.967)

D9.525*D3.175*t3.967

36.0(1.417in)

52.5(2.067in)

3.17(0.125in)

178(6.279oz)

R2(D9.525*D3.175*t3.967)

D9.525*D3.175*t3.967

36.0(1.417in)

52.5(2.067in)

3.17(0.125in)

170(5.997oz)

R2(D9.525*D3.175*t3.967)

D9.525*D3.175*t3.967

36.0(1.417in)

52.5(2.067in)

3.17(0.125in)

172(6.067oz)

R2(D9.525*D3.175*t3.967)

D9.525*D3.175*t3.967

36.0(1.417in)

52.5(2.067in)

3.17(0.125in)

173(6.102oz)

R2(D9.525*D3.175*t3.967)

D9.525*D3.175*t3.967

36.0(1.417in)

52.5(2.067in)

3.17(0.125in)

170(5.997oz)

R2(D9.525*D3.175*t3.967)

D9.525*D3.175*t3.967

36.0(1.417in)

52.5(2.067in)

3.17(0.125in)

166(5.855oz)

R2(D9.525*D3.175*t3.967)

D9.525*D3.175*t3.967

其他参数

进角

应用

20-50度可调

1/10^th,1/12^th平跑车Modify组竞赛

20-50度可调

1/10^th平跑车modify组竞赛; 1/10^th 4WD越野Modify组竞赛

20-50度可调

1/10^th 4WD越野Modify组竞赛

20-50度可调

1/10^th 漂移车; 1/10^th 2WD 越野车竞赛

30-60度可调

1/10^th 漂移车; 1/10^th On-Road车STOCK组竞赛

30-60度可调

1/10^th On-Road车STOCK组竞赛

30-60度可调

1/10^th On-Road车STOCK组竞赛;1/10^th 攀爬车

30-60度可调

1/10^thStock组竞赛;1/10^th攀爬车

技术支持

用户手册文档

说明书

XeRun 1/10th 车用无刷电机轴承

(需另行购买)

XeRun 1/10th 车用无刷电机轴承

编号：30820001
规格：3.175x9.525x3.967mm (内径x外径x高度)
主要应用：XeRun系列1/10^th 有感无刷电机

电机转子

编号：30820002, 30820005, 30820006...
规格：XeRun V10 G3 Rotor Φ5 12.1
/12.3/12.5/Φ7-12.5;
XeRun V10 & Bandit Rotor Φ5 12.1;
XeRun Bandit Rotor Φ5 12.3 Ultra.
