P65V 电调 工程图
P65V电机 工程图
P65V显示灯 工程图
60×20" 工程图
54x23" 工程图
产品名称

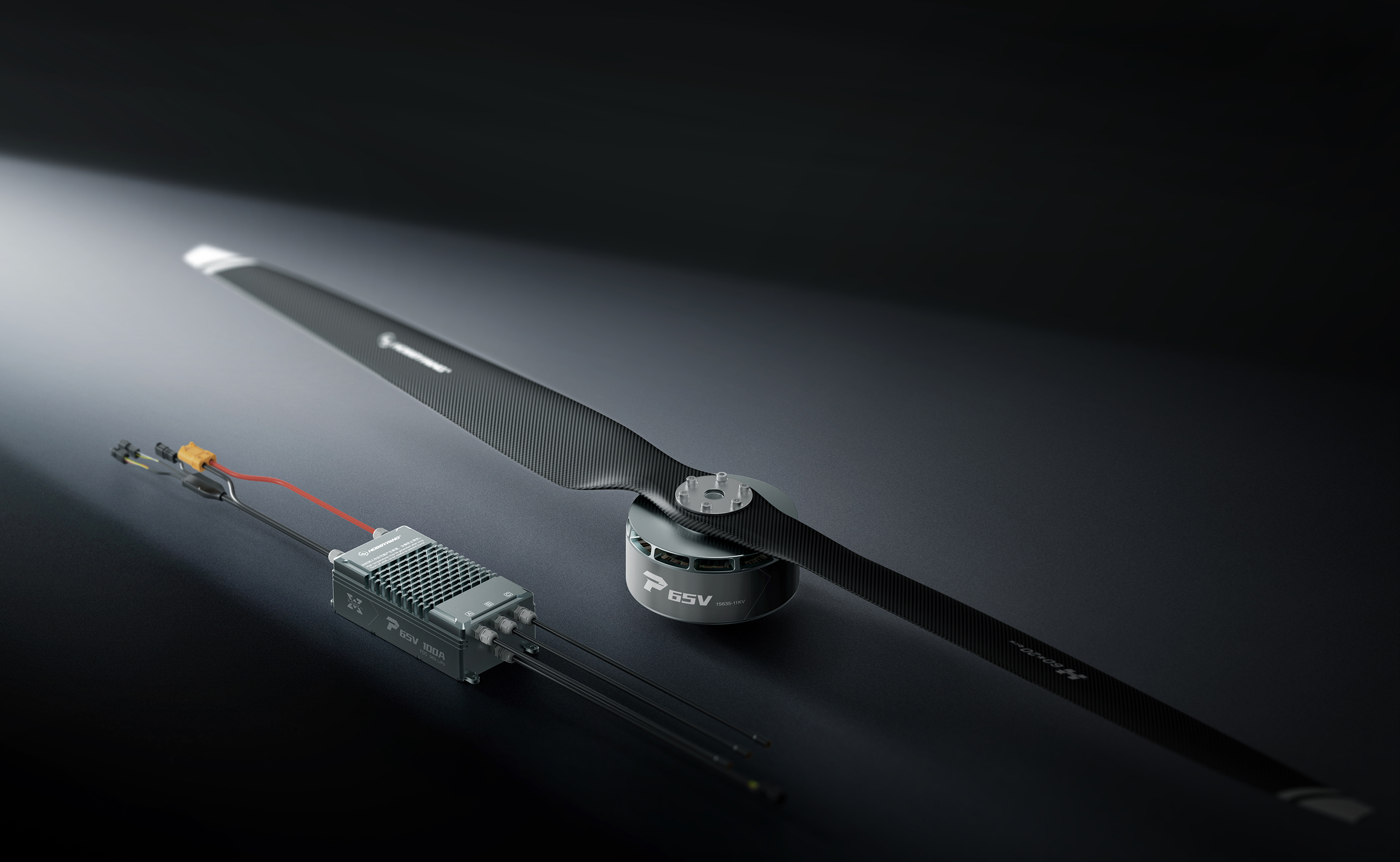

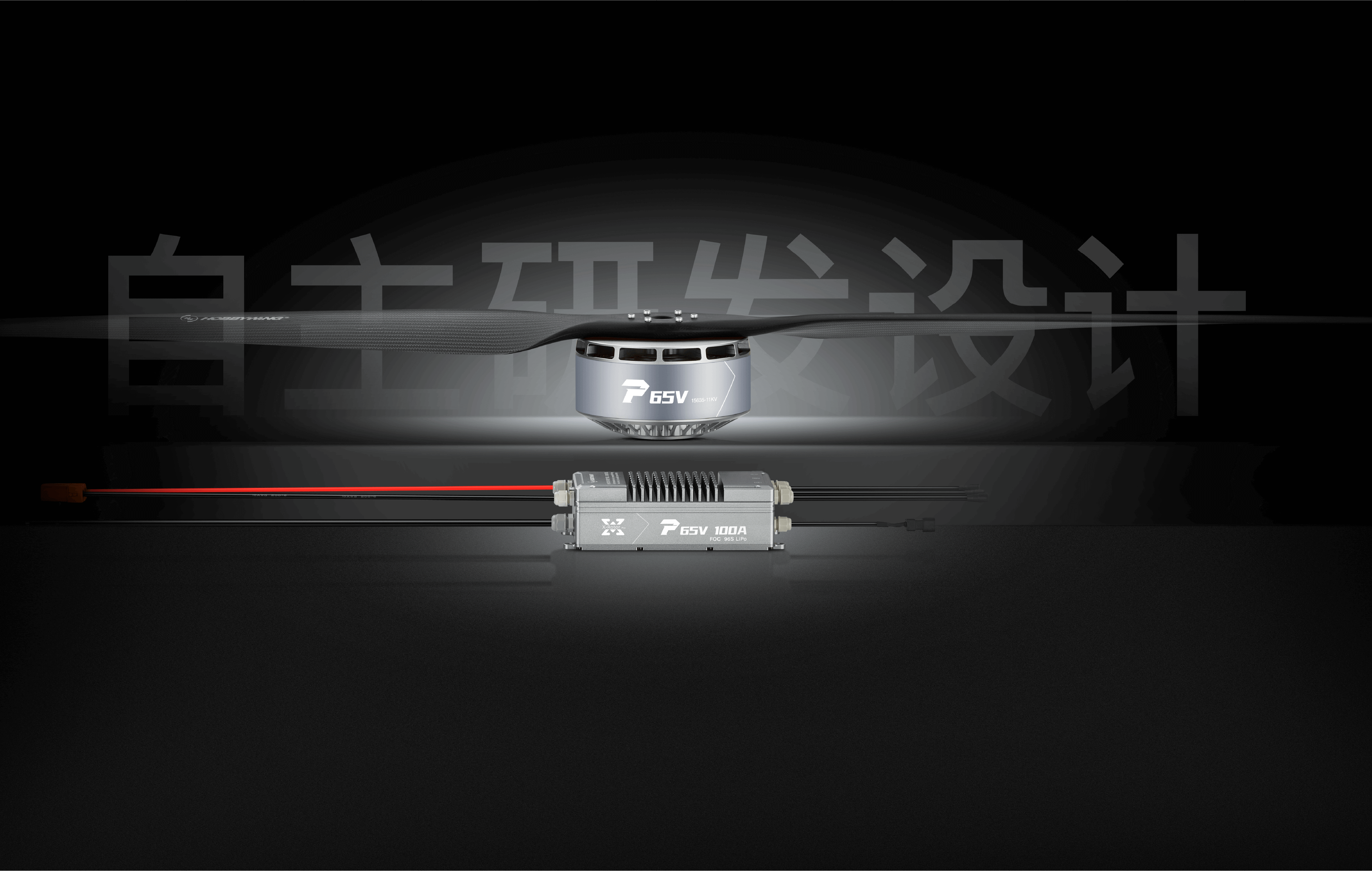

P65V 动力套装技术参数
基本参数
产品型号 P65V
最大拉力 114kg
单轴推荐拉力(5分钟内) 65 kg
推荐拉力力效 5.6 g/W
电压范围 315~450V
额定电压 355V
适配锂电池 96~107S(LiPo)
定桨方式 智能定桨
动力套重量(含线、桨) 6100 g

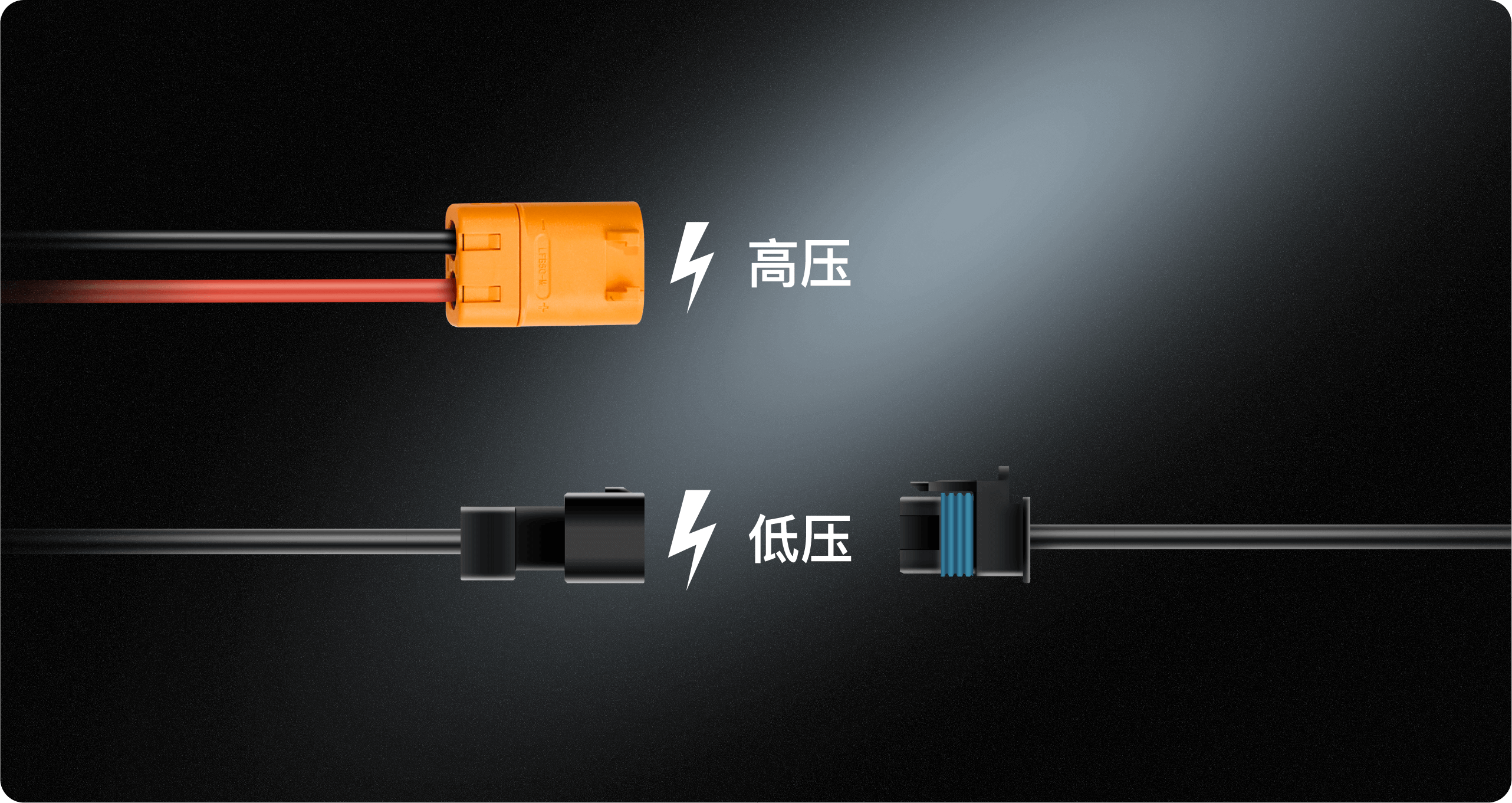

线材规格 电源线:10AWG*400mm 信号线:800mm
适用环境温度 -35~55℃
防尘防水等级 IP35

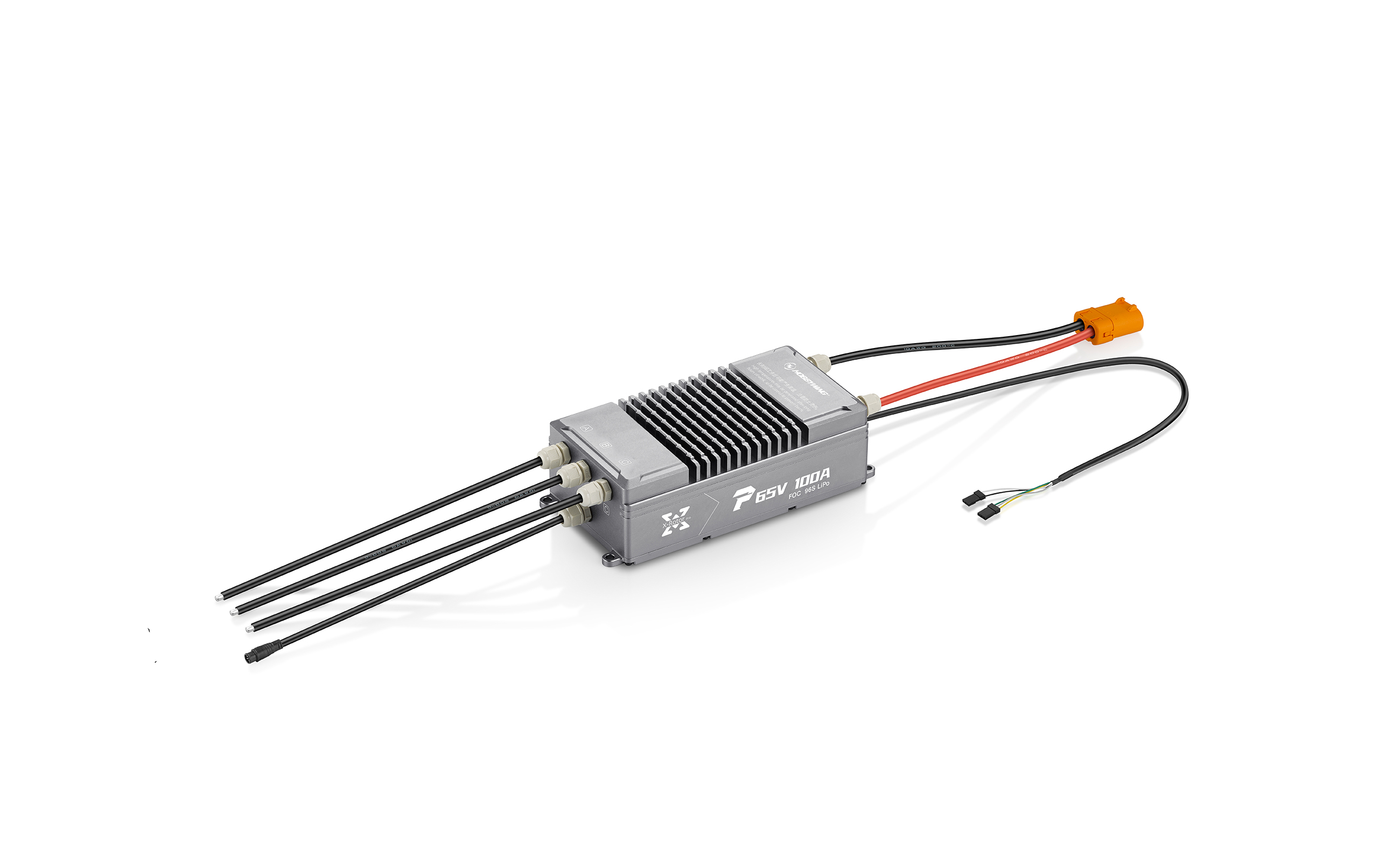

电调
产品型号 100A-FOC
通讯方式 UAVCAN / RS485
电调尺寸 225.6*98*60 mm(带插头)
重量(含线) 1200 g
最大电流 100A(3s)
持续电流 40A
防尘防水等级 IP67

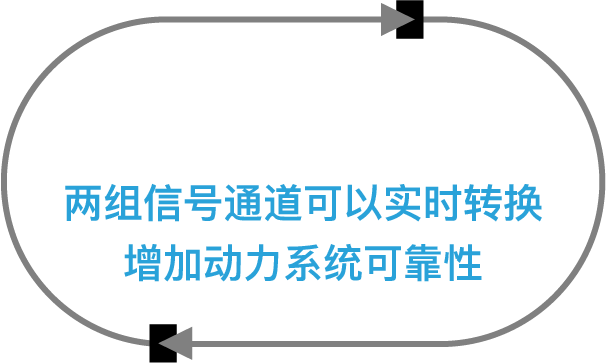

双油门 CAN+RS485 / CAN+PWM / RS485+PWM
PWM脉宽(不支持校准) 1100~1940μs

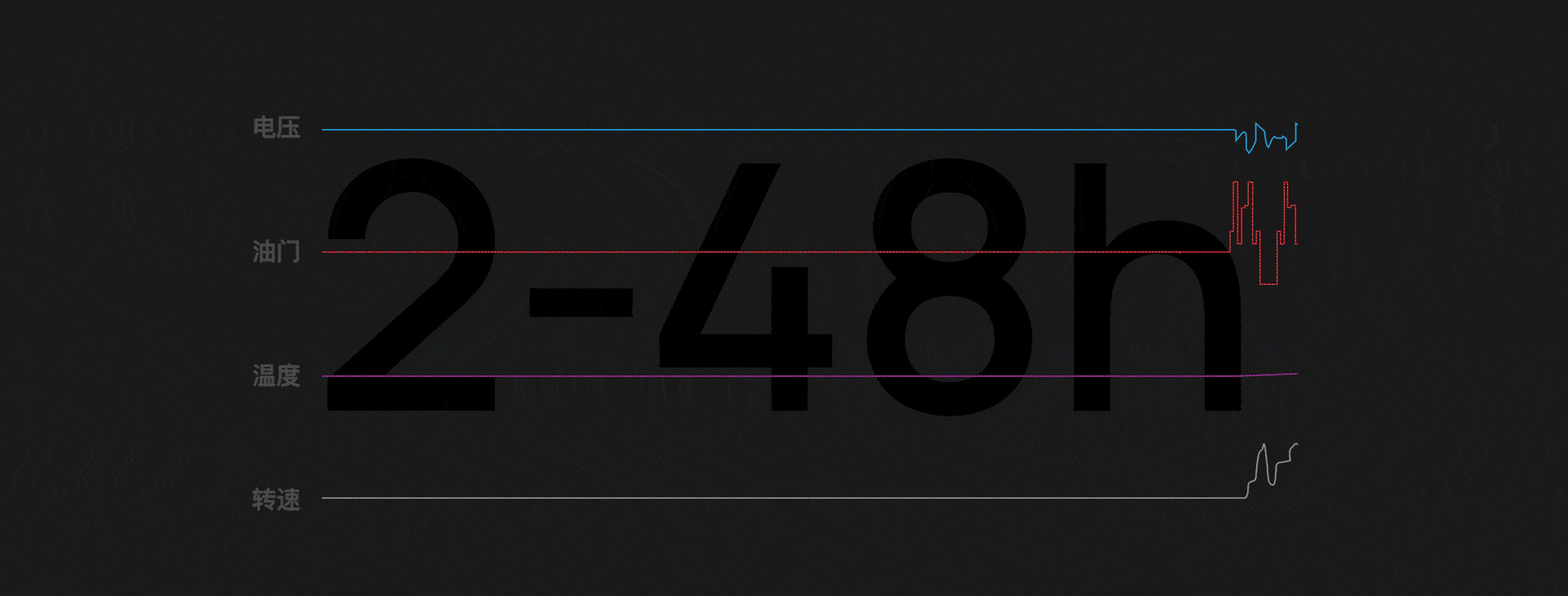

黑匣子 2~48h 实时数据

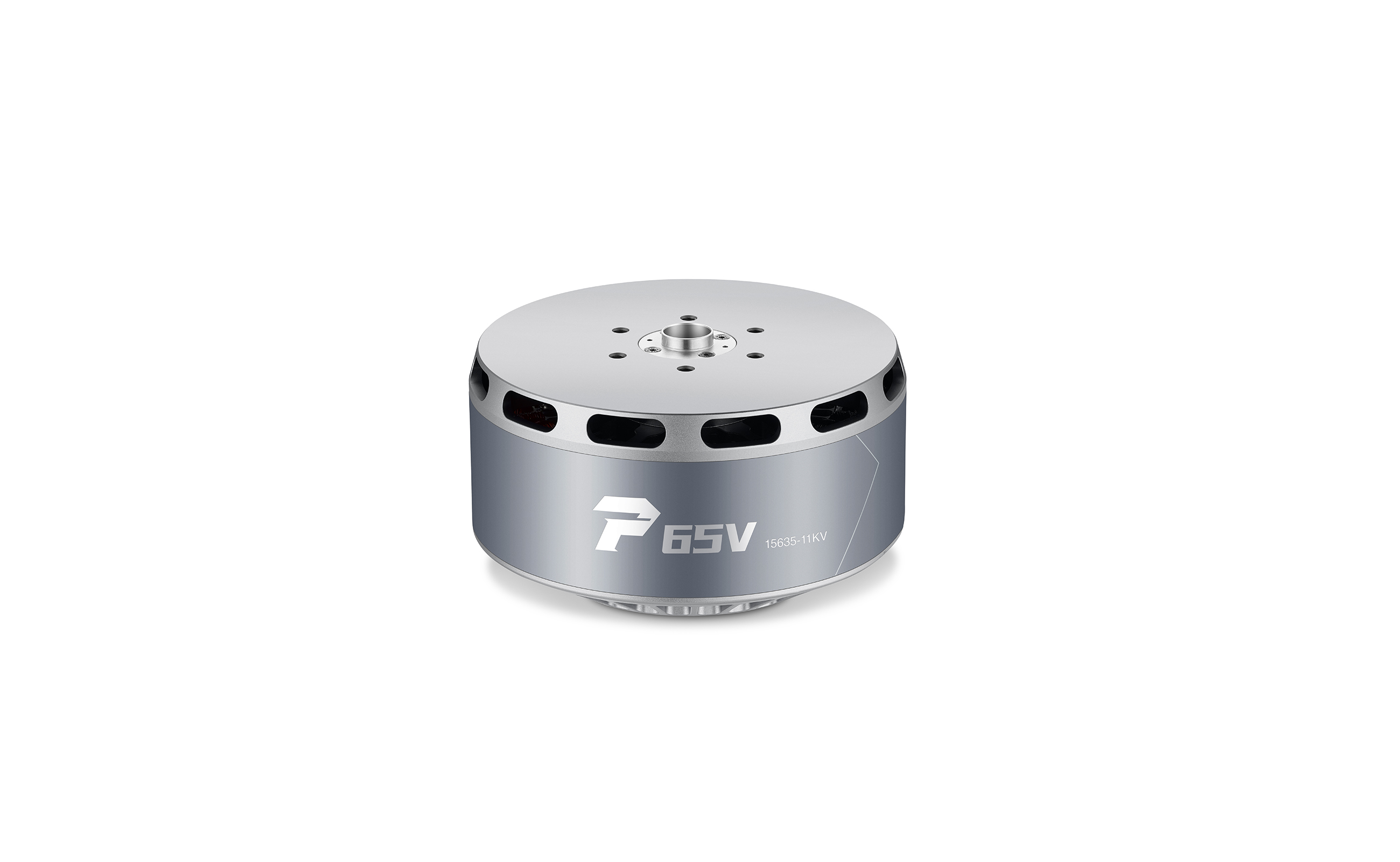

电机
产品型号 15635
KV值 11 KV
电机外直径 Φ167.1*H100.5mm
槽极数 36N 42P
防尘防水等级 IPX5
电机重量(含线) 4250 g
螺旋桨
产品型号 60x20" / 54x23"
单支重量 620 g / 707 g
主要材质 碳纤维直桨
安装尺寸 D60-6*M6,中心孔 D20

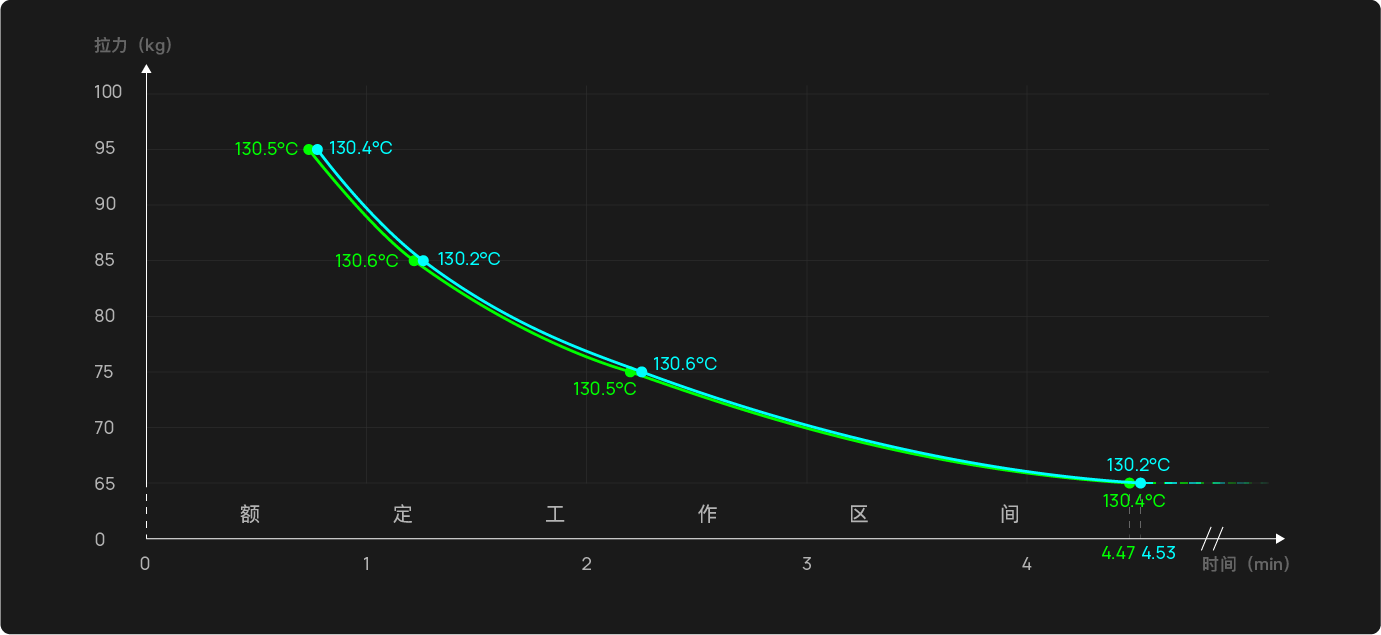

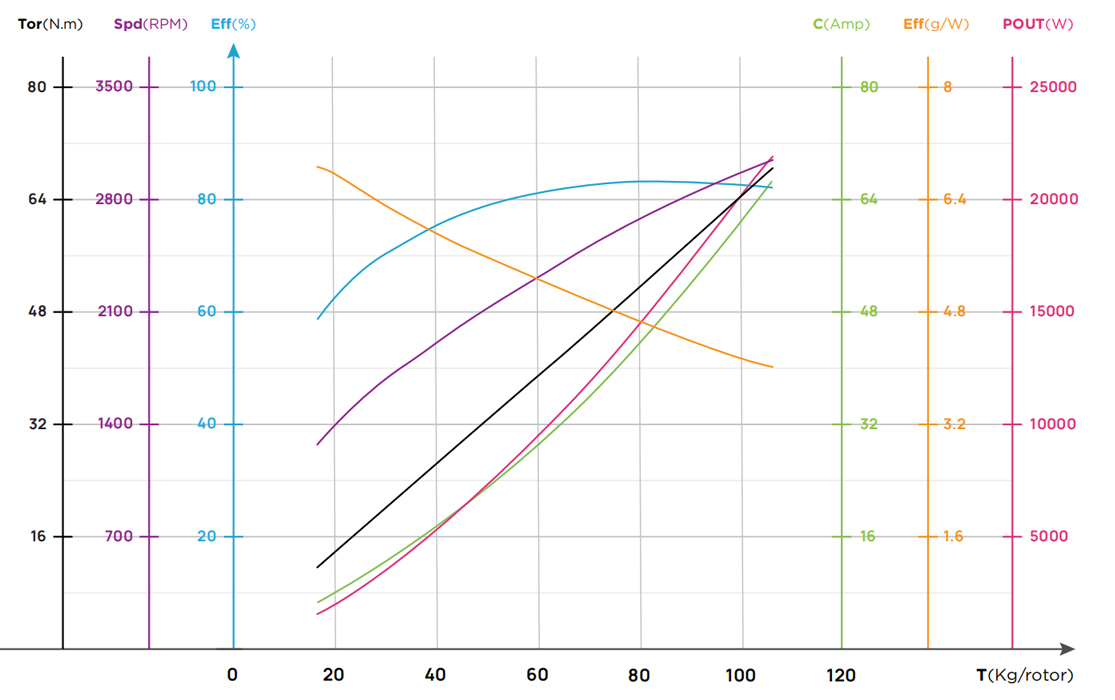

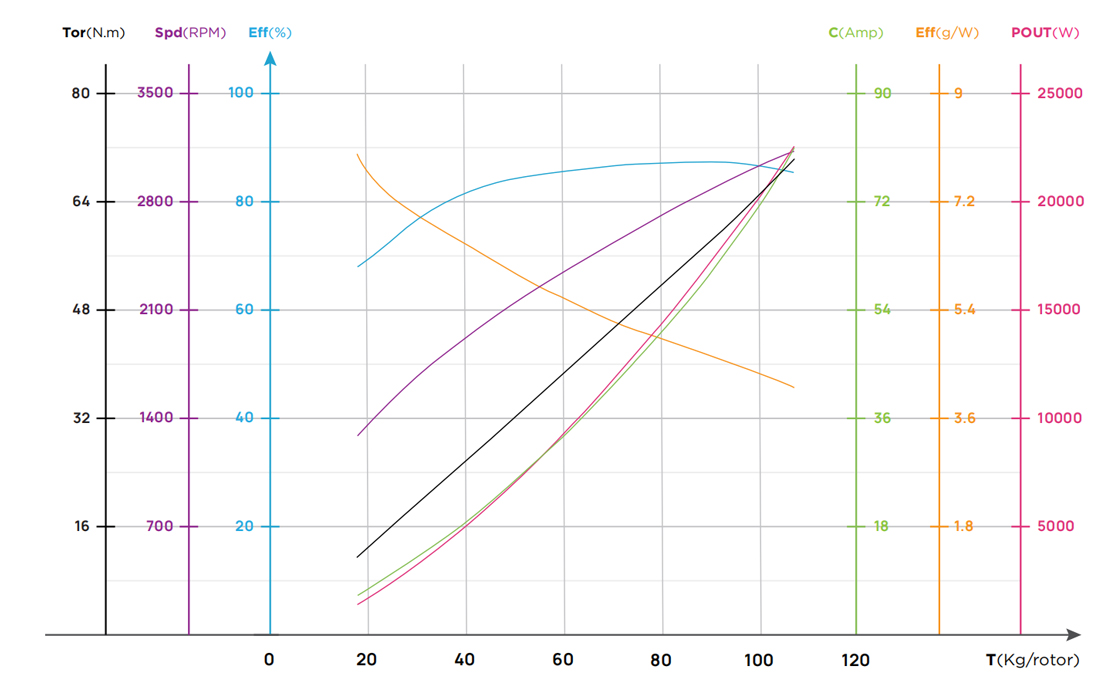

60x20" 负载性能参数
60x20" 负载性能参数

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度℃

355V

60x20"

33%

21960

7.0

2488.6

1410

8.8

14.18

78℃

35%

24258

8.0

2843.6

1481

8.5

15.62

37%

28343

10.0

3532.3

1598

8.0

18.24

39%

30049

10.8

3841.1

1644

7.8

19.36

42%

36257

14.2

5030.4

1800

7.2

23.44

45%

41769

17.4

6159.3

1925

6.8

27.04

48%

46426

20.1

7149.7

2023

6.5

30.04

51%

52027

23.6

8381.6

2133

6.2

33.59

54%

57589

27.2

9656.0

2236

6.0

37.08

57%

63967

31.6

11200.3

2348

5.7

41.05

60%

68423

34.8

12336.3

2424

5.6

43.85

63%

73633

38.7

13745.6

2510

5.4

47.16

66%

80308

44.2

15683.9

2618

5.1

51.50

69%

84300

47.7

16926.4

2681

5.0

54.16

72%

88133

51.2

18172.5

2740

4.9

56.75

75%

93887

56.7

20142.7

2826

4.7

60.66

78%

97841

60.7

21555.6

2883

4.5

63.33

81%

100271

63.2

22439.6

2916

4.5

64.95

84%

104054

67.1

23834.7

2966

4.4

67.39

86%

105899

69.1

24519.9

2989

4.3

68.54

89%

108147

71.4

25347.0

3016

4.3

69.87

100%

110240

73.6

26113.8

3039

4.2

71.05

以上数据为好盈实验室于室温 25℃、海平面高度,变化油门输入调节测得,电机温度为推荐拉力下持续运行5min数据,仅供参考。

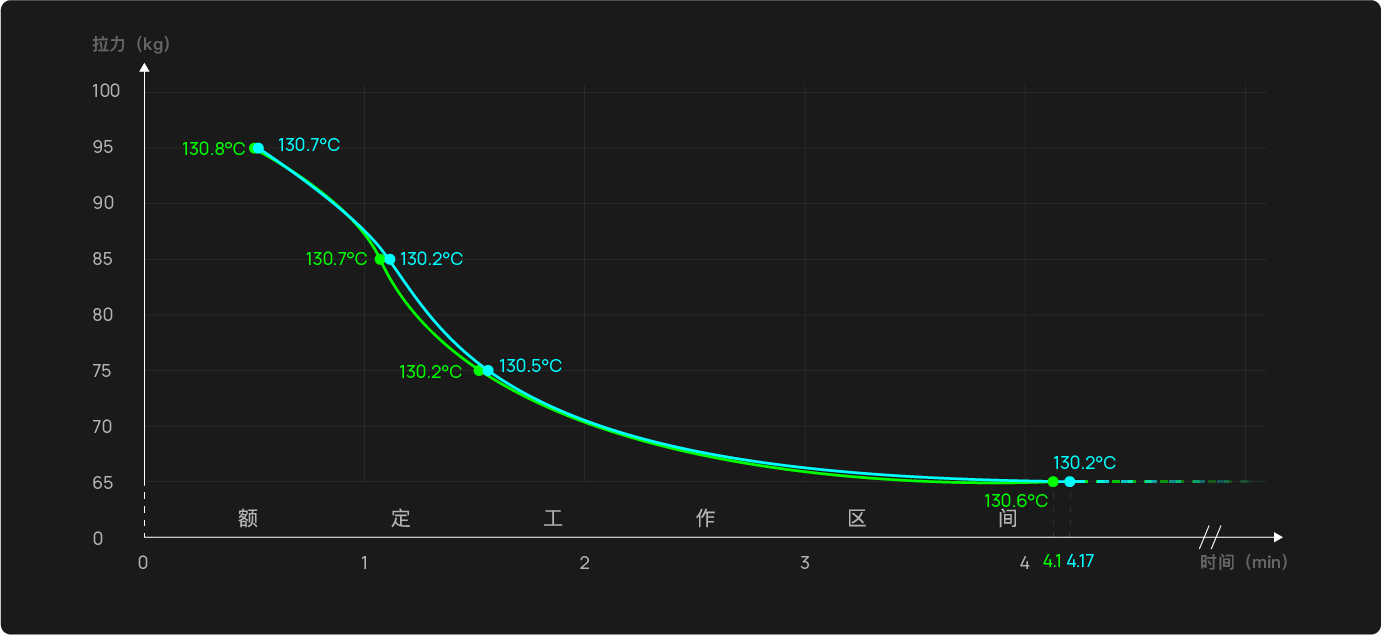

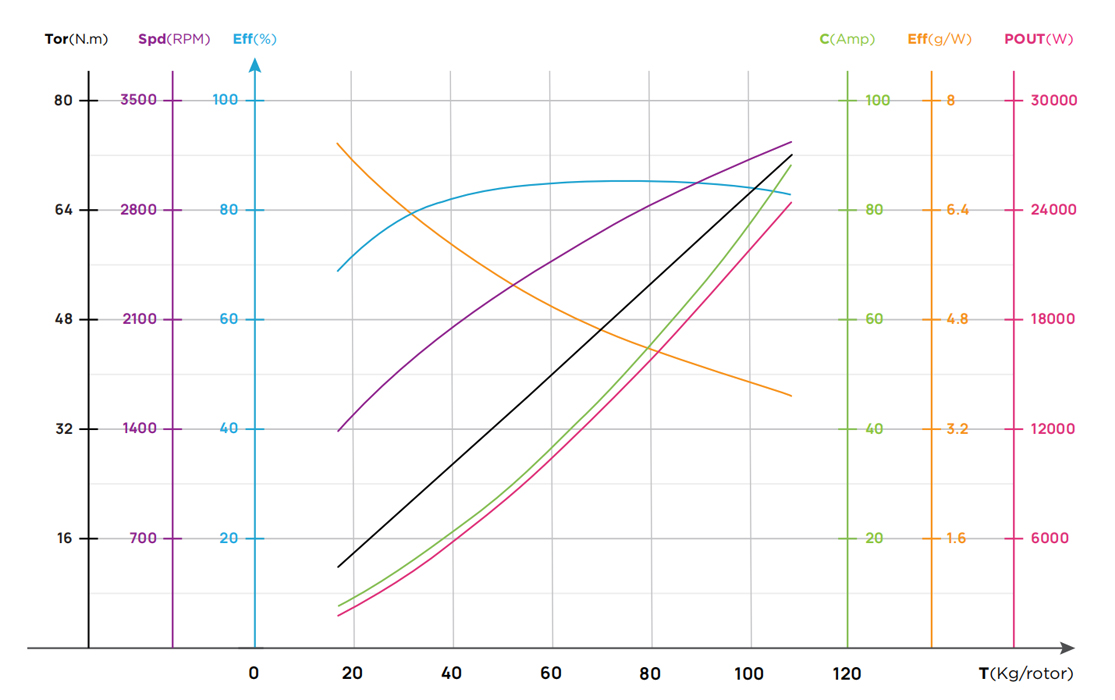

54x23" 负载性能参数
54x23" 负载性能参数

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度℃

370V

54x23"

35%

18756

5.9

2197.8

1409

9.3

11.77

78℃

37%

23684

6.9

2567.8

1507

9.2

13.65

39%

26310

8.0

2967.4

1589

8.9

15.18

42%

31835

10.9

4018.2

1763

7.9

18.43

45%

37555

14.3

5283.6

1940

7.1

21.84

48%

44281

18.6

6882.0

2132

6.4

25.92

51%

49985

22.4

8284.3

2280

6.0

29.44

54%

55584

26.2

9697.7

2411

5.7

32.96

57%

60157

29.5

10896.5

2509

5.5

35.89

60%

66428

34.2

12646.6

2634

5.3

39.99

63%

71706

38.5

14248.7

2732

5.0

43.53

66%

76053

42.4

15673.2

2812

4.9

46.49

69%

82086

48.2

17826.6

2920

4.6

50.65

72%

86362

52.6

19469.4

2997

4.4

53.59

75%

92276

59.1

21852.2

3103

4.2

57.61

78%

96408

63.7

23550.5

3158

4.1

60.32

81%

101944

69.6

25752.0

3260

4.0

63.73

87%

110051

76.8

28430.8

3348

3.9

67.96

89%

112087

78.2

28915.5

3359

3.9

68.83

95%

113933

79.1

29259.6

3362

3.9

69.52

100%

114743

79.4

29381.7

3362

3.9

69.79

以上数据为好盈实验室于室温 25℃、海平面高度,变化油门输入调节测得,电机温度为推荐拉力下持续运行5min数据,仅供参考。
